Aiyima усилитель сабвуфера TPA3116 Bluetooth and USB

Обновленная версия --- с версией Bluetooth + входом USB

Особенность:

1. Это источник питания 12 24 В с питанием от постоянного тока, в котором в качестве ядра используется высокопроизводительный цифровой усилитель мощности TI TPA3116D2, один для создания выходного усиления мощности параллельного мостого басового канала, один для усиления мощности левого и правого каналов. выход.

поддержка 100 Вт (бас-канал) + 50 Вт (левый канал) + 50 Вт (правый канал) трехканальный выход.

2

.с усилителем версии Bluetooth.Поддержка приема звука Bluetooth 5.0

, внешний интерфейс аудиовхода, с предусилителем, обработка кроссовера басов; громкость басов, частота низких частот, громкость левого и правого каналов, высокие частоты, переключатель управления функциями/общая громкость, 5 регулировочных потенциометров.

3. Широкое рабочее напряжение, энергосберегающая конструкция, эффективность до 90%.Вы можете использовать хороший импульсный источник питания, импульсный источник питания для ноутбука, вы также можете использовать зарядную бутылку или автомобильный блок питания и т. д.

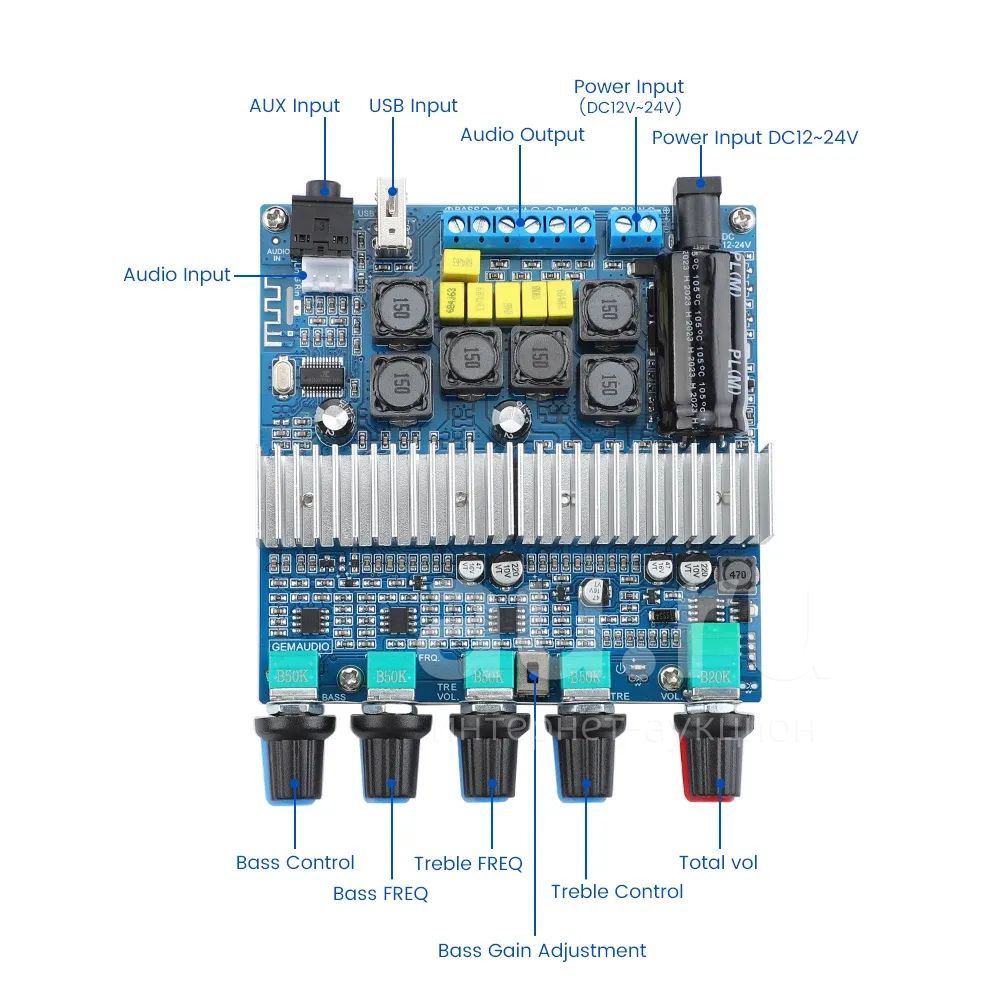

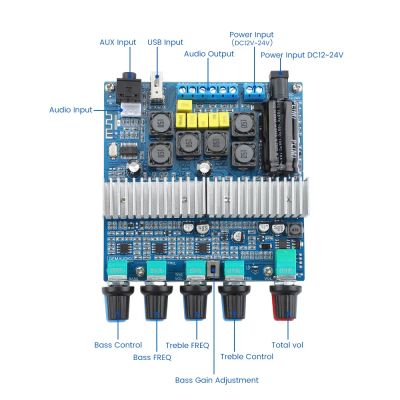

4. Плата представляет собой готовую плату, которая была припаяна и протестирована.Подключите динамик в соответствии с изображением, подключите соответствующий источник питания, подключите аудиоустройство Bluetooth для воспроизведения или правильно подключите вход источника звука.

5. Частота отключения сабвуфера: 26-160 Гц.

Основные параметры продукта:

Размер (Д * Ш * В): 101 х 100 х 25 м

м, за исключением потенциометра и проекции розетки

Диапазон рабочего напряжения: 12-25 В постоянного тока

(ток 3-4 А или 19-24 В/ 4-5 А, например, высокие требования к мощности 20-24 В/8-9 А выше),

рекомендуем питание постоянного тока 24 В, 4 А.

.

Обратите внимание, что напряжение холостого хода постоянного тока не должно превышать 25,5 В.

Расстояние приема Bluetooth:> 8 м

(метры)

Чувствительность аудиовхода: 600-800 мВ

Диапазон частотной характеристики: 20 Гц-20 кГц

Сопротивление динамика:

динамики левого и правого каналов: 4 8 Ом

Сопротивление динамика сабвуфера: 2-8 Ом

Примечание:

Выходная мощность зависит от напряжения/ток питания, импеданса динамика и размера аудиовхода.Когда напряжение/ток источника питания достаточны, обычно напряжение источника питания выше, а относительная выходная мощность может быть увеличена.Динамики с разным сопротивлением имеют разную выходную мощность.Обычно сопротивление динамика меньше, а мощность легче достичь.

Функциональный переключатель Инструкции по использованию: --- только для усилителя версии Bluetooth

1.Подключите питание в режиме Bluetooth по умолчанию.

2.Bluetooth отключен, длительное нажатие переключателя позволяет переключиться в режим аудиовхода

3.Статус воспроизведения Bluetooth, короткое нажатие переключателя для паузы/воспроизведения

В комплект входит:

1 шт. усилитель мощности TPA3116

Вопросы продукта

1.Плата усилителя издает текущий звук и шум во время использования.

Большая часть нашей платы усилителя использует источник питания постоянного тока.Сама плата не издает текущего звука и шума.

Основными причинами текущего акустического шума являются:

A. Используемый фильтр источника питания не очень хорош; текущий звук вызван неправильным входом питанием или аудиовходом.

B, качество входного сигнала плохая; Выход устройства, подключенного к входу, является неправильным, а шум вызвано ненормальным входом источника звука.

C, Входной кабель плохого качества; линия плохо подключается; проводка повреждена; проводка приостановлена

D. Входное соединение имеет другие устройства воспроизведения, а некоторые устройства имеют общий источник питания, создавая шум.

2.Нет выхода звука, нет звука в одном канале?

A, динамик сломан или кабель динамика плохо подключен.

B. Входной кабель не подключается хорошим; проводка повреждена; выход устройства, подключенного к входу, является неправильным.

3.Громкость сломана и ломается при громком повороте?

A, входная мощность недостаточна, сначала убедитесь, что проводка правильна, а ток питания достаточен,

B. Сам динамик имеет низкую производительность или повреждение, а мощность динамика слишком мала или слишком велика.

C, динамики левого и правого каналов (+) (-) независимы, не могут быть подключены друг к другу.

4.Звук сломанного динамика, когда громкость усилителя сабвуфера становится громкой?

A, входная мощность недостаточна, сначала убедитесь, что проводка правильная, ток питания достаточно.

B. Занадто большая или слишком мала мощность самого динамика или басы самого динамика плохие; структура динамика; эти отклонения могут вызвать поломку.

5. Объемной мощности недостаточно?

Напряжение питания и источника питания, амплитуда сигнала источника звука, размер импеданса динамика все связаны, любой дефицит повлияет на мощность

6.Будет ли сгореть усилитель?

A, Положительный и отрицательный полюсы источника питания подключены наоборот; напряжение источника питания слишком высокое, что превышает предельное рабочее напряжение платы

Б.Если для платы требуется источник питания постоянного тока, нельзя напрямую подключать источник питания трансформатора переменного тока (это можно выпрямить и преобразовать в источник постоянного тока, прежде чем его можно будет использовать)

C. Чтобы убедиться, что проводка правильная, затем подключите ее к источнику питания.Неправильная линия подключена или короткое замыкание могут привести к повреждению ключевых деталей.
