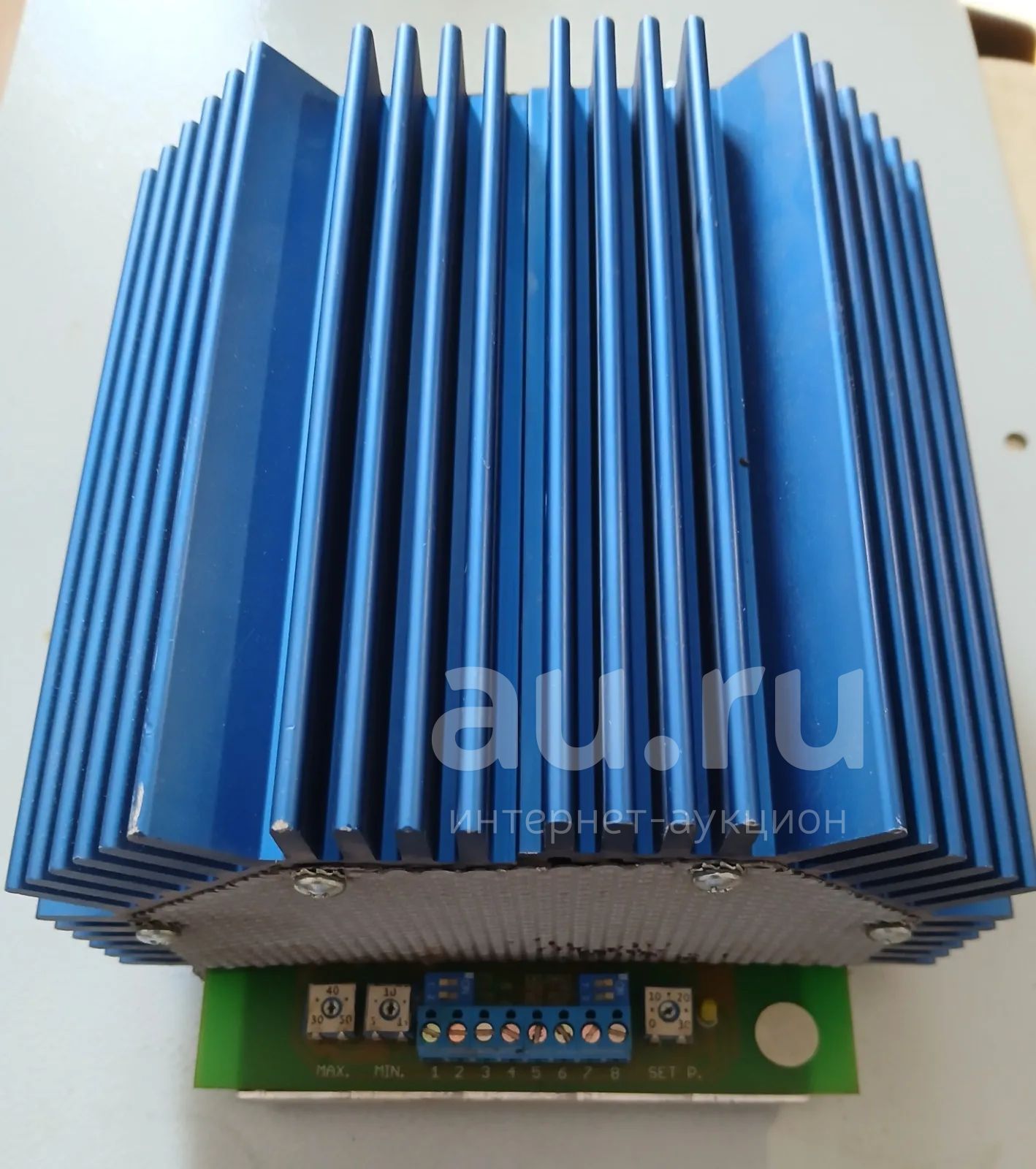

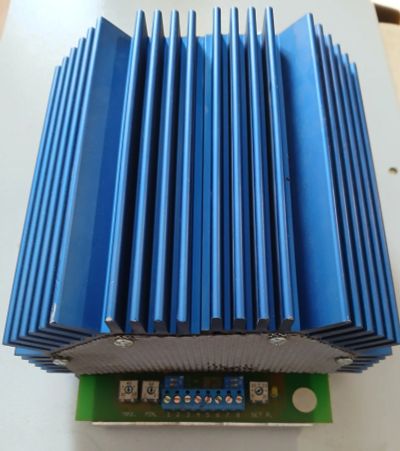

Регулятор мощности электронагрева RV 3-25

Регулятор для трехфазных электрических нагревателей

Применяется вместе с электрическим нагревателем в вентиляционных системах для поддержания температуры внутреннего воздуха или температуры приточного воздуха на необходимом, предварительно заданном, уровне. Регулятор предназначен, прежде всего, для регулирования мощности круглых EOKO и прямоугольных EO электрических нагревателей.

Использование, описание

Регулятор используется в соединении с электрическим нагревателем в системах кондиционирования ивентиляции для отопления внутренних помещений, где он поддерживает внутреннюю температуру воздуха или температуру приводного воздуха на требуемом предварительно заданном уровне. Регулятор имеет вход для присоединения внешнего датчика температуры и имеет встроенный элемент настройки (SET.P) для настройки требуемой температуры. Далее он оснащен входом для присоединения второго внешнего датчика температуры, который позволяет наблюдать за максимальной и минимальной температурой нагреваемого воздуха. Встроенные элементы настройки (MAX, MIN) служат для настройки требуемого максимума и минимума. Функция максимума и минимума (если она активирована) является приоритетной по отношению к функции регулировки те мпературы до требуемого значения. Она обеспечивает поддержку температуры воздуха, измеряемой вторым внешним датчиком (как правило, канальным) в пределах настроенного минимума и максимума. Преимуществом потом является то, что температура воздуха на входе не очень отличается от температуры в помещении для поддержки приятных температурных условий. Унифици рованный вход напряжения 0 -10 В DC регулятора позволяет управлять тепловой мощностью теплообменника при помощи ведущего устройства с выходом напряжения 0 -10 В. Настройку требуемой температуры получим после поворота элемента управления SET.P в положение, когда черточка направлена к требуемому значению на фиксированной круговой шкале температуры. В случае необходимости устройством можно управлять при помощи внешнего устройства управления CPTO.

Технические характеристики:

диапазон коммутируемого тока каждой фазы до нагрузки 5-36 А

• максимальная мощность теплообменника 25 кВ для симметричной нагрузки треугольник/звезда
• диапазон настройки требуемой температуры 0 - 30 °C
• диапазон настройки минимальной температуры 5 - 20 °C
• диапазон настройки максимальной температуры 10 - 60 °C
• вход напряжения 0 - 10 В DC для управления мощностью (0 В - 0 % мощности; 10 В - 100 % мощности)
• программирование при помощи микропереключателей в корпусе DIP
• возможность присоединения внешнего датчика температуры или устройства настройки
