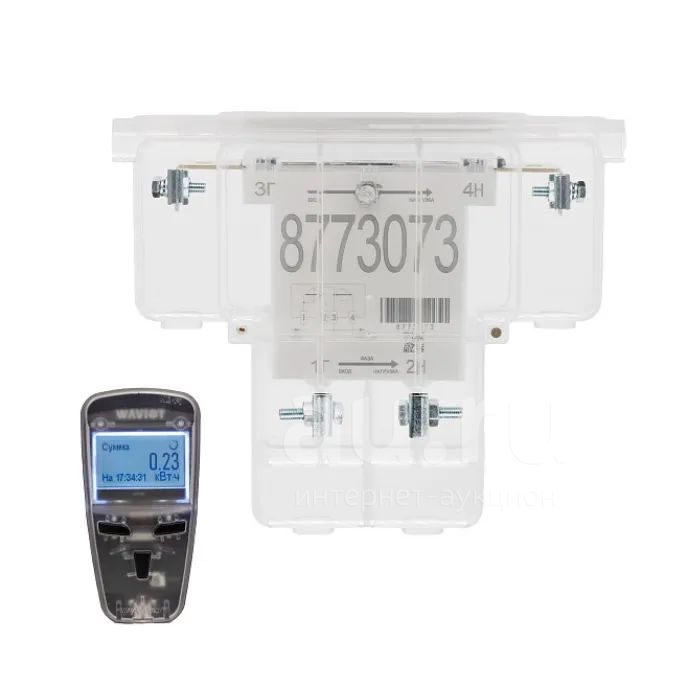

ФОБОС 1S 230В 5(100)А IQOLS-C, сплит

Класс точности
Активная энергия: 1 (ГОСТ 31819.21-2012), реактивная энергия: 1 (ГОСТ 31819.23-2012)
Номинальное напряжение переменного тока
230 В
Базовый (максимальный) ток
5 (80)A
Технология основного информационного обмена данными
Радио NB-Fi
Частотный диапазон
866,0 – 868,0 868,7 – 869,2 МГц
Мощность передачи
до 25 мВт
Слоты для SIM-карт для встроенного GSM модема
1 или 2 по заказу
Способы информационного обмена с верхним уровнем
Периодически (с настраиваемым периодом 1-60 минут), по запросу, спорадически (по факту наступления запрограммированного события)
Дальность передачи данных
До 5 км в городской среде, до 10 км в открытом пространстве
Шифрование данных
ГОСТ Р 34.12
Дополнительные интерфейсы связи
GSM/NB-IoT (дополнительный модуль связи, опционально)
Поддержка протоколов обмена
NB-Fi / СПОДЭС
Встроенное реле управления нагрузкой
Да
Контроль параметров качества сети
Да
Контроль тока в нулевом проводе
Да
Габариты, для встраивания в DIN - щиток
125 × 102 × 60 мм
Габариты, шкафного исполнения 1 с «высокой» крышкой клеммной колодки со сменным модулем связи
183 x 106 x 60 мм
Габариты шкафного исполнения 1 с «низкой» крышкой клеммной колодки: со сменным модулем связи/без сменного модуля связи
159 x 106 x 60 мм / 137 x 106 x 60 мм
Диапазон рабочих температур
от -40 до +70 °C
Интеграция с ИВК верхнего уровня
Пирамида 2.0, Пирамида-Сети, АльфаЦЕНТР, Телескоп+, Энфорс, EMCOS Corporate, яЭнергетик, Домиленд, ПК «Энергосфера» и др.
Гарантийный срок
60 мес.
Межповерочный интервал
16 лет
Срок службы
30 лет
Производитель
ООО «Телематические Решения»
Основные модификации счетчиков
ФОБОС 1 230В 5(80)А IQOLМ(1)-С ФОБОС 1 230В 5(100)А IQOLМ(1)-С
Вес, не более
700 г.

Счетчики электрической энергии статические однофазные ФОБОС 1 предназначены для измерения активной, реактивной электрической энергии и измерения показателей качества электрической энергии в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц на объектах жилого, коммерческого и промышленного назначения.

Счетчики электроэнергии ФОБОС 1 содержат LPWAN-модуль с технологией двусторонней связи NB-Fi, и обеспечивают передачу результатов измерений на сервера и информационно-вычислительные комплексы верхнего уровня автоматизированных систем энергоучета (ИВК, ИВКЭ).

Двухсторонний канал связи NB-Fi с лучшим в своем классе бюджетом линии связи обеспечивает удаленное управление и контроль счетчиков ФОБОС 1, включая следующие функции:

Многотарифный учет активной и реактивной электроэнергии в двух направлениях
Контроль параметров сети: мощность (активная, реактивная, полная), ток, напряжение, коэффициент мощности, ток в нулевом проводе
Контроль параметров качества сети: положительное и отрицательное отклонение напряжения, отклонение частоты сети – класс S по ГОСТ 30804.4.30
Ведение журналов событий глубиной не менее 1000 записей с инициативным оповещением о событиях, в том числе – превышении лимитов мощности, напряжения, тока, попытках вскрытия, воздействия магнитным полем, результатах самодиагностики
Дистанционное отключение и ограничение потребления
Дистанционная установка\изменение тарифного расписания
Дистанционное обновление метрологически не значимой части ПО
Счетчик ФОБОС 1 обеспечивает хранение в энергонезависимой памяти данных:

Профилей энергий (настраиваемых 1-60 минут) – не менее 180 суток (для 60 минут)
Показаний на конец суток – не менее 128 суток
Показаний на конец месяцев – не менее 39 месяцев
Однофазный счетчик ФОБОС 1 обеспечивает автономное функционирование часов, дисплея и датчиков счетчика от встроенной батареи при отсутствии питающей сети, а также дистанционную синхронизацию времени, в том числе, автоматическую, в составе интеллектуальных систем учета (ИСУ).

Интеллектуальная система учета от ВАВИОТ надежно защищена от сторонних воздействий; данные защищены от неавторизованного доступа. Для защиты данных применяется российский алгоритм шифрования «Магма» (ГОСТ Р 34.12-2015) с ключом шифрования 256 бит.

Счетчик электроэнергии ФОБОС 1 с радиомодулем NB-Fi – оптимальное решение для «точечной» реализации интеллектуальных систем учета (согл. ФЗ №522 и правил предоставления доступа к минимальному набору функций интеллектуальных систем учета, контроля и удаленного доступа, согласно ПП РФ № 890), позволяющее без существенных затрат на инфраструктуру обеспечить 100% автоматический сбор данных с приборов учета и их предоставление всем пользователям ИСУ.

Интеграция платформы управления приборами учета энергоресурсов WAVIoT со сторонними IT-системами и системами АСКУЭ выполняется посредством API.

Внутреннее программное обеспечение ВПО ФОБОС включено в Единый реестр российских программ для электронных вычислительных машин и баз данных (Запись в реестре №12636).

Разработано и произведено в России
