Транзистор КТ818В

Транзисторы КТ818В кремниевые эпитаксиально-планарные структуры p-n-p переключательные. Транзисторы предназначены для применения в усилителях и переключающих устройствах. Используются для работы в узлах и блоках электронной аппаратуры общего назначения. Выпускаются в пластмассовом корпусе с жёсткими выводами. Маркируются цифро-буквенным кодом на корпусе транзистора.

Импортный аналог: BD204, BD708, BD952, 2N6133, 2N6310, 2N6133, 2SB1019, 2SB553, BDT94, RCA1C08.

Основные технические характеристики транзистора КТ818В:

• Структура транзистора: p-n-p;

• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 60 Вт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 3 МГц;

• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 70 В (0,1кОм);

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 10 А;

• Iк и max - Максимально допустимый импульсный ток коллектора: 15 А;

• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мА (40В);

• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 15;

• Ск - Емкость коллекторного перехода: не более 1000 пФ;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,27 Ом.

Расшифровка маркировки биполярного транзистора:

КТ818В К - буква, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где К - кремниевый транзистор категории качества «ОТК»;

Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;

8 - буква, обозначающая функциональное назначение, где 8 - транзистор большой мощности - с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой от 3 до 300 МГц;

18 - число, указывающее на порядковый номер разработки транзистора;

В - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.

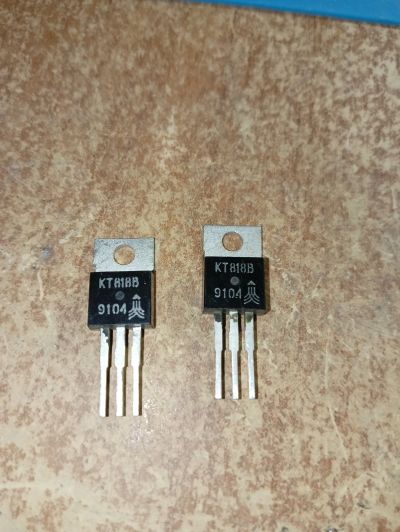

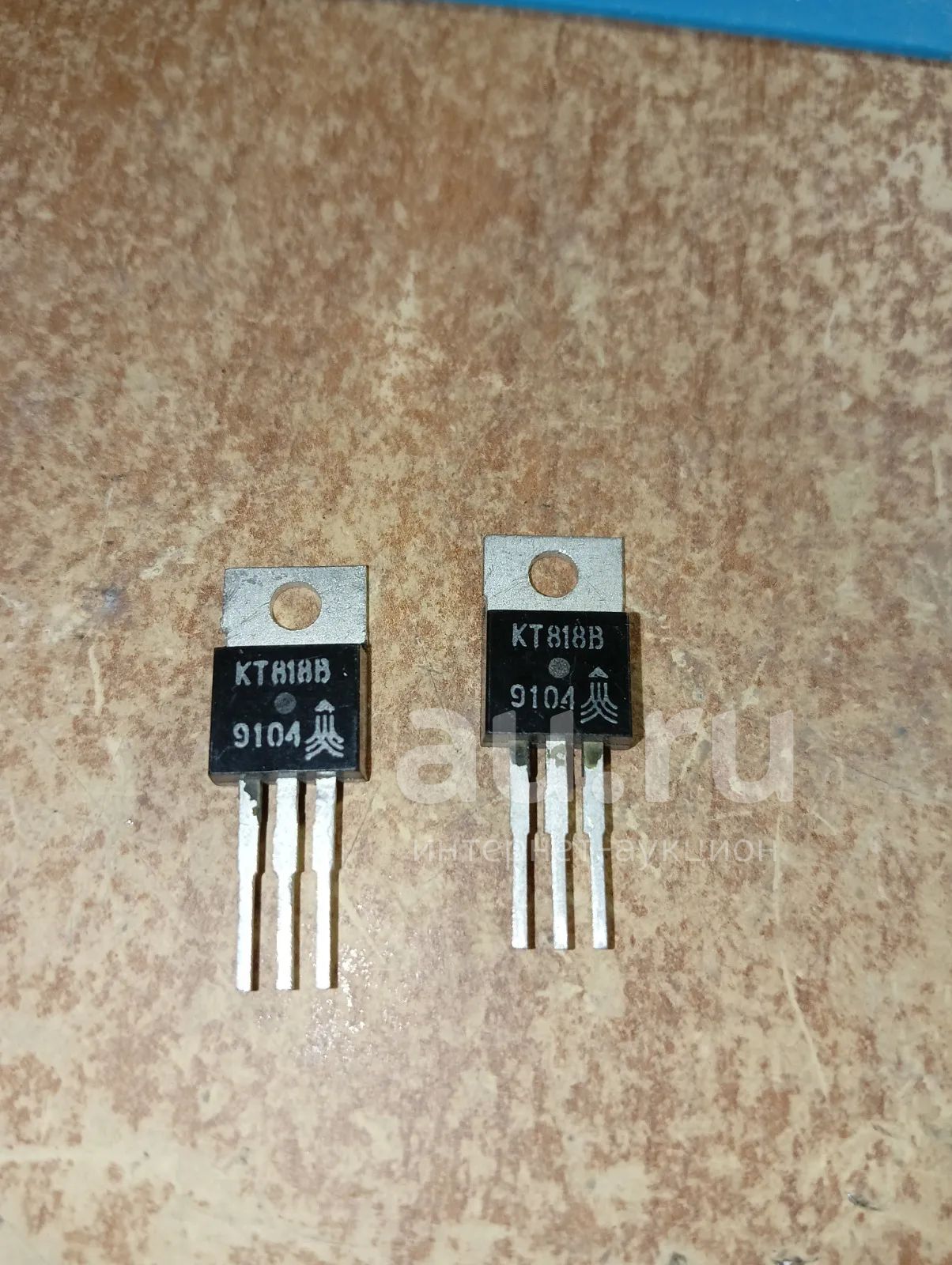

Наглядно на фото. Цена за штуку.
