Транзистор КТ601АМ

Транзисторы КТ601АМ кремниевые диффузионные структуры n-p-n усилительные. Предназначены для применения в радиовещательных и телевизионных приемниках. Транзисторы выпускаются в пластмассовом корпусе с жесткими выводами. Маркируются цифро-буквенным кодом на корпусе транзистора. Масса транзистора не более 1,0 г.

Основные технические характеристики транзистора КТ601АМ:

• Структура транзистора: n-p-n;

• Рк max - Постоянная рассеиваемая мощность коллектора: 0,25 Вт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 40 МГц;

• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 100 В;

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 30 мА;

• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: более 16;

• Ск - Емкость коллекторного перехода: не более 15 пФ;

• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 600 пс.

Расшифровка маркировки биполярного транзистора:

КТ601АМ К - буква, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где К - кремниевый транзистор категории качества «ОТК»;

Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;

6 - буква, обозначающая функциональное назначение, где 6 - транзистор средней мощности - с максимальной рассеиваемой мощностью от 0,3 до 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой более 300 МГц;

01 - число, указывающее на порядковый номер разработки транзистора;

А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;

М - буква, указывается при модернизации приборов, приводящую к изменению его конструкции или электрических параметров.

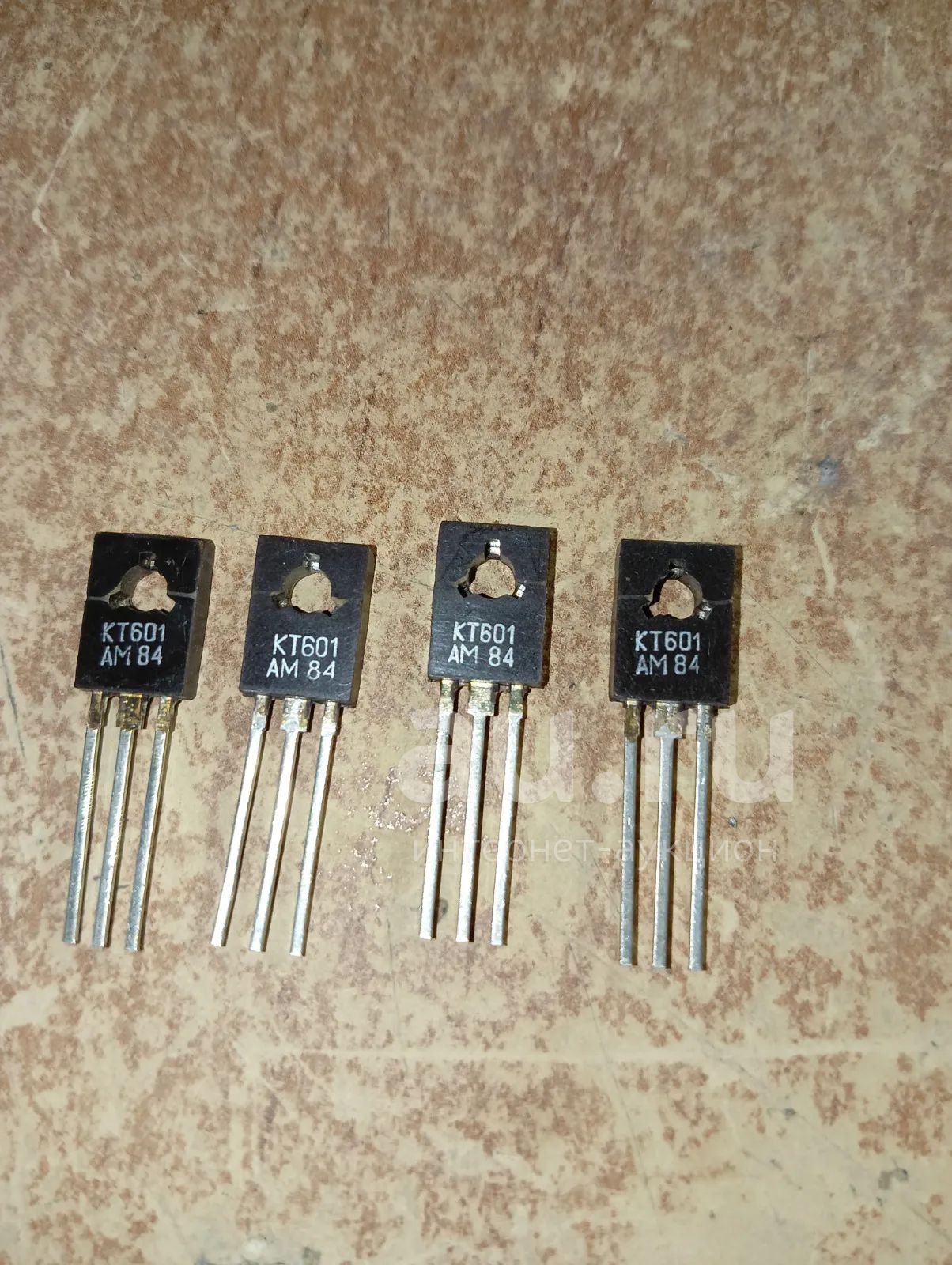

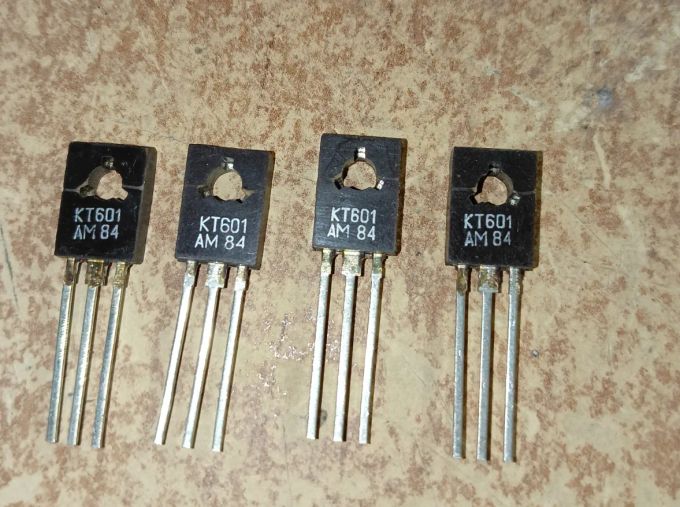

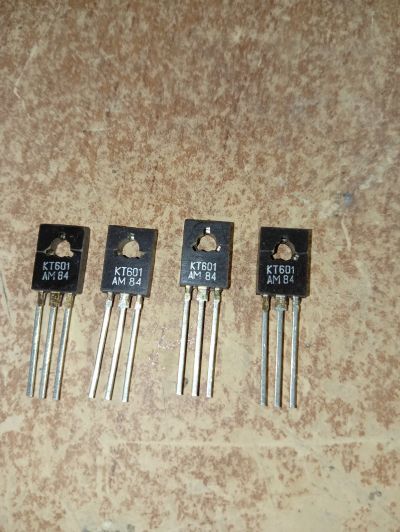

Наглядно на фото. Цена за штуку.
