Транзисторы П606

Транзисторы П606 германиевые структуры p-n-p универсальные. Предназначены для применения в усилительных, генераторных и импульсных каскадах низкой и высокой частоты до 30 МГц. Используются для работы в радиотехнических и электронных устройствах общего и специального назначения. Выпускаются в металлостеклянном корпусе с гибкими (вариант 1) и жесткими (вариант 2) выводами. Маркируются цифро-буквенным кодом на корпусе транзистора. Масса транзистора с жесткими выводами не более 11,0 г, с гибкими выводами не более 12,0 г.

Зарубежный аналог:2SA416.

Основные технические характеристики транзистора П606А:

• Структура транзистора: p-n-p

• Рк max - Постоянная рассеиваемая мощность коллектора: 3 Вт;

• fгр - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 30 МГц;

• Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 35 В;

• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 0,5 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 1500 мА;

• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 2000 мкА;

• h21э - Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером: 50... 120;

• Ск - Емкость коллекторного перехода: не более 130 пФ;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 40 Ом.

Расшифровка маркировки биполярного транзистора:

П606 П - буква, обозначающая тип полупроводникового прибора, где П - плоскостной транзистор;

606 - число, указывающее на область применения и исходный полупроводниковый материал, где от 601 до 699 - германиевые мощные транзисторы высокой и сверхвысокой частоты;

А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.

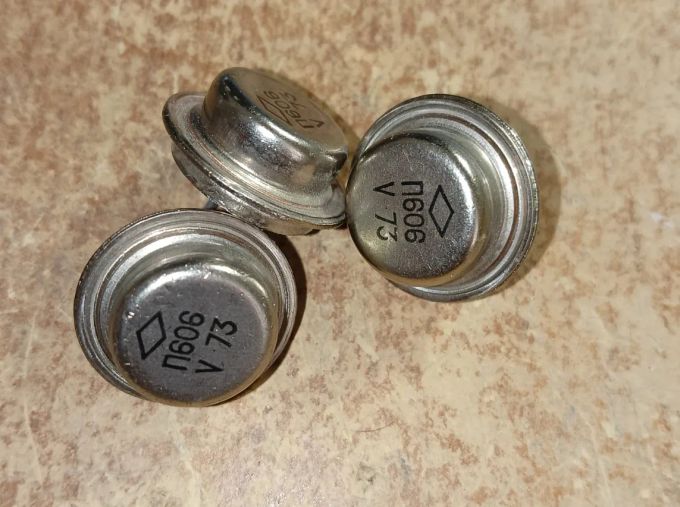

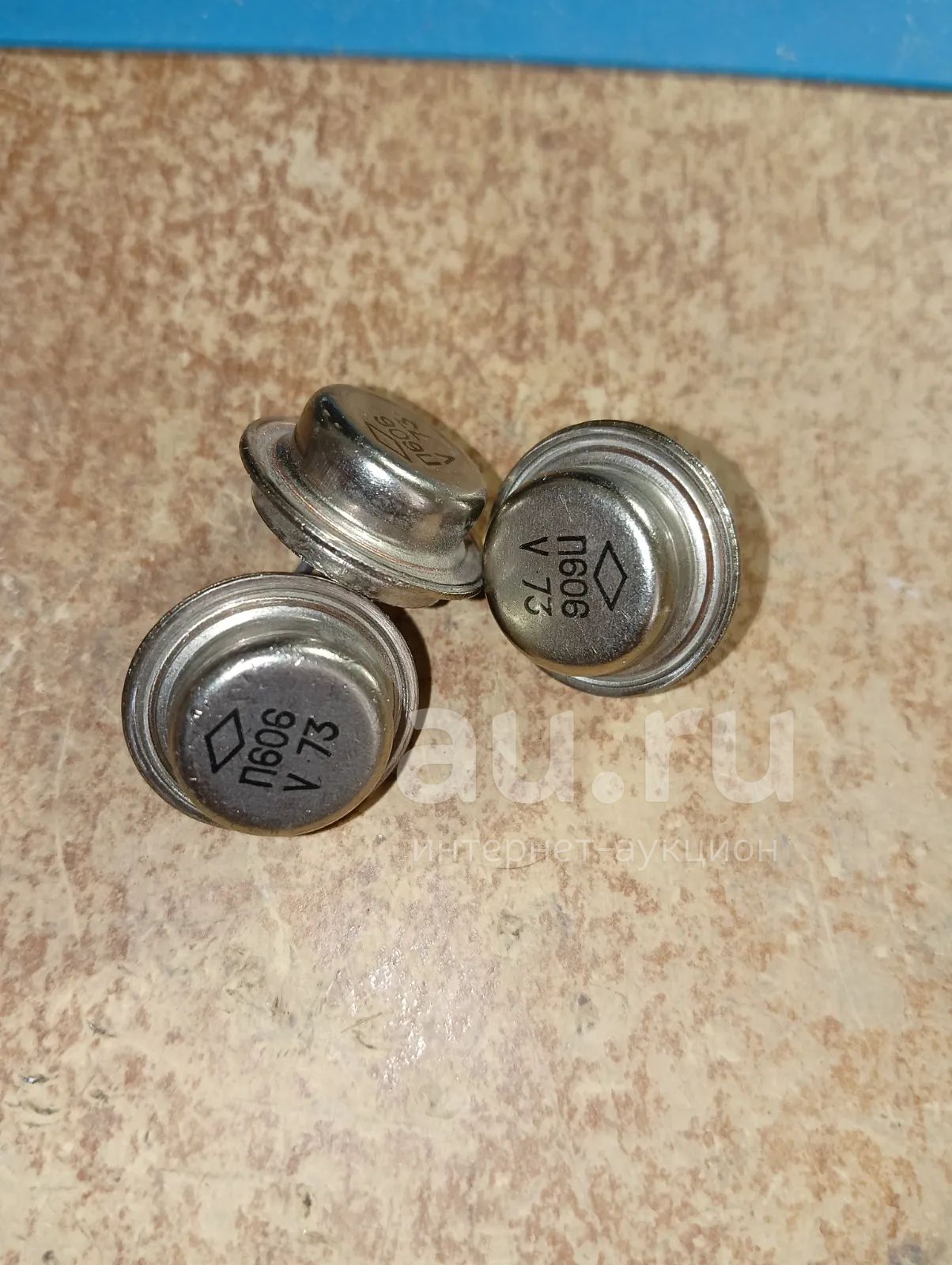

Наглядно на фото. Цена за штуку.
