Транзисторы КТ801А

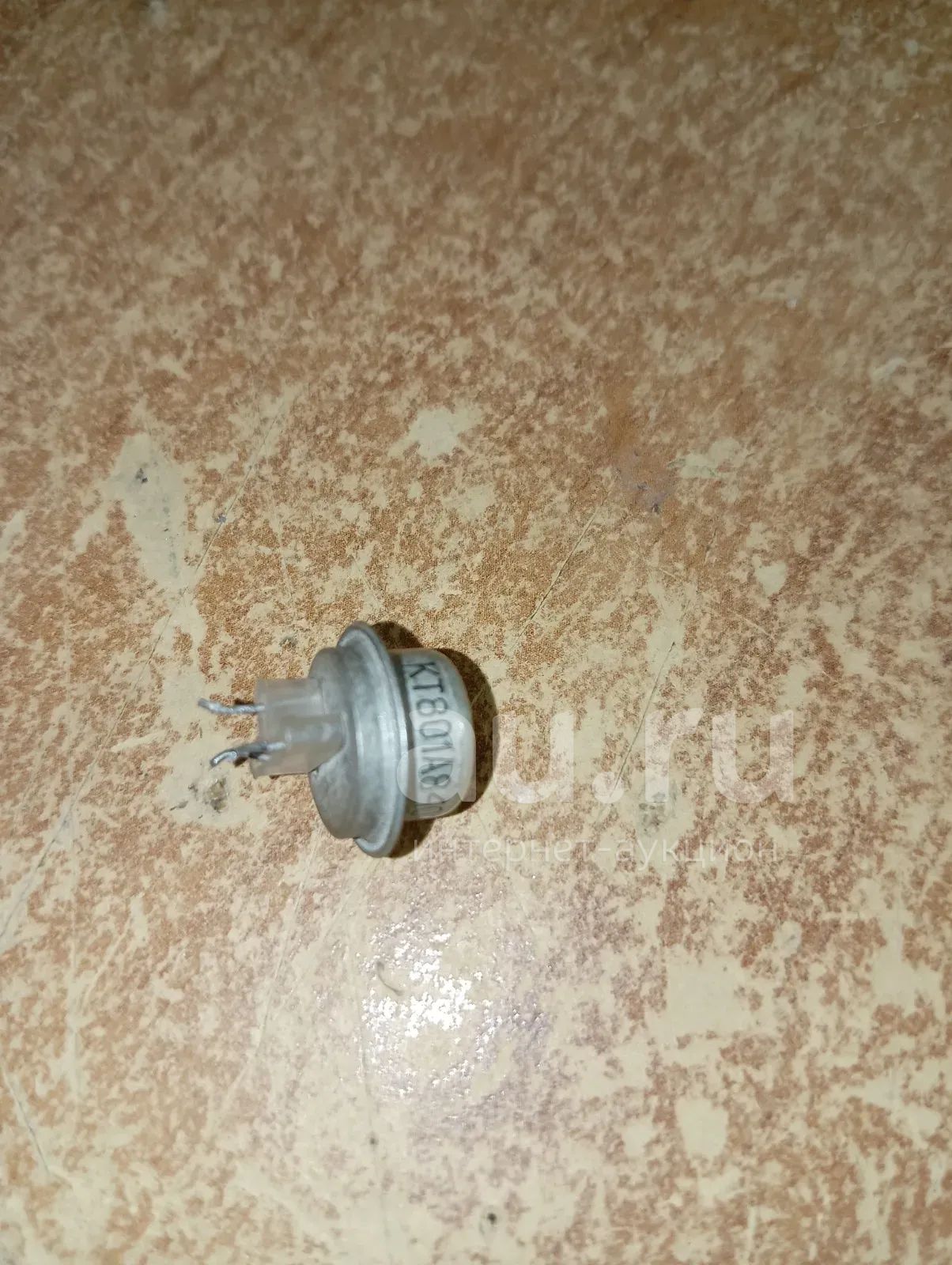

Транзисторы КТ801А кремниевые сплавно-диффузионные структуры n-p-n переключательные. Предназначены для применения в кадровой и строчной развертках, источниках вторичного электропитания. Используются для работы в радиотехнических и электронных устройствах общего назначения. Выпускаются в металлостеклянном корпусе с гибкими выводами. Маркируются цифро-буквенным кодом на корпусе транзистора.

Импортный аналог: BSX63, 2N2890, 2N2891, 2N4237, 2N4239, 2SN4150.

Основные технические характеристики транзистора КТ801А:

• Структура транзистора: n-p-n;

• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 5 Вт;

• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 10 мГц;

• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 80 В (0,1кОм);

• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 2,5 В;

• Iк max - Максимально допустимый постоянный ток коллектора: 2 А;

• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 10 мА (80В);

• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 13... 50;

• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2,5 Ом.

Расшифровка маркировки биполярного транзистора:

КТ801А К - буква, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где К - кремниевый транзистор категории качества «ОТК»;

Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;

8 - буква, обозначающая функциональное назначение, где 8 - транзистор большой мощности - с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой от 3 до 300 МГц;

01 - число, указывающее на порядковый номер разработки транзистора;

А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
