Транзистор КТ802Б

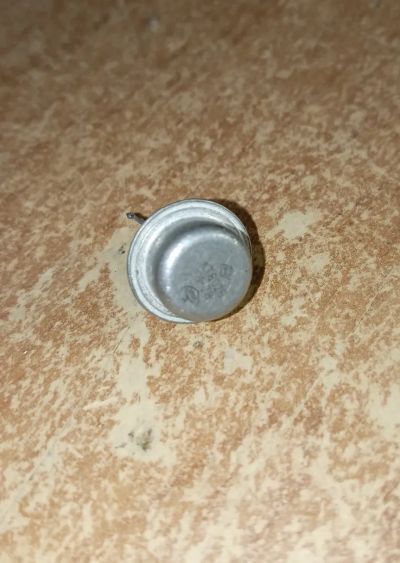

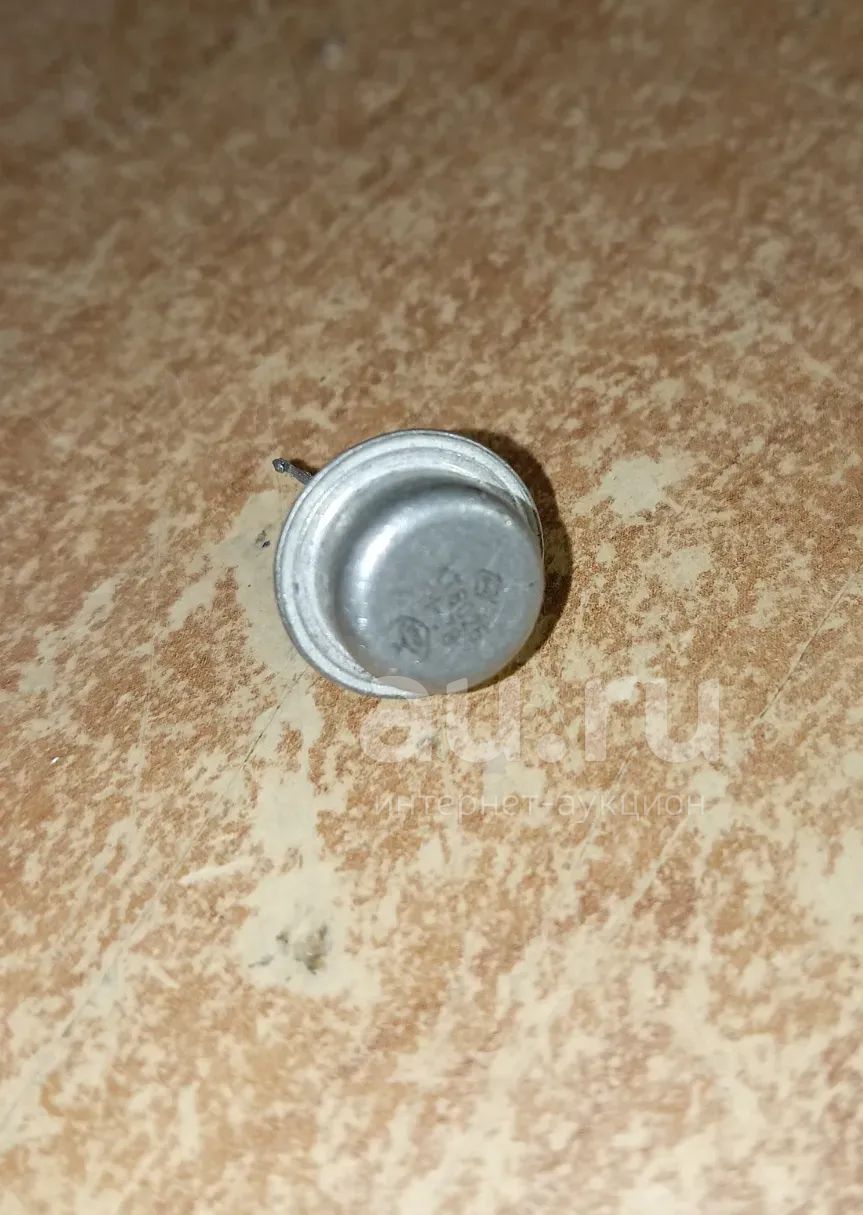

Транзистор КТ802Б кремниевый мезапланарный структуры n-p-n универсальный. Предназначен для применения в усилителях постоянного тока, генераторах строчной развертки, усилителях мощности, источниках вторичного электропитания. Используются для работы в электронной аппаратуре общего назначения. Выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами. Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.

Импортный аналог: BU123, BUYP52, BUYP53, BUYP54, 2SC1111, 2SC1112, 2SC41, 2SC42, 2SC43, TIP29C, 2SC519A.

Расшифровка маркировки биполярного транзистора:

КТ802Б К - буква, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где К - кремниевый транзистор категории качества «ОТК»; Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор; 8 - буква, обозначающая функциональное назначение, где 8 - транзистор большой мощности - с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой от 3 до 300 МГц; 02 - число, указывающее на порядковый номер разработки транзистора; Б - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
