Осциллограф цифровой Instrustar ISDS205C бу в коробке

INSTRUSTAR ISDS205C это осциллограф-приставка к ПК, который кроме функции осциллографа оснащен функциями анализатором спектра, логического анализатора и регистратора данных. В наличии полный комплект.

— количество каналов: 2

— входное сопротивление: 1MΩ 25pF

— входы: закрытый/открытый (AC/DC)

— разрешение по вертикали: 8 бит

-диапазон измерений: — 6v ~ + 6v (щуп в положении 1:1), — 60v ~ + 60v (щуп в положении 1:10)

— вертикальная точность: ± 3%

— длительность развертки: 10ns-10s

— размер буфера: 1 МБ/ch

— полоса пропускания: 20 МГц

— частота дискретизации: 48 MSa/s

Анализаторы спектра

— каналы: 2

— полоса пропускания: 20 МГц

— алгоритм: fft (18 windows).correlation. power спектра

— FFT points: 8-1048576/CHN

— FFT measure: Harmonic(1-7), SNR, SINAD, ENOB, THD, SFDR

— Filter processing: FIR filter supports arbitrary range of frequency sampling method, and Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window method design.

— IIR filter support: «Butterworth», «Chebyshev I», «Chebyshev II», «Elliptic»

Регистратор данных

— каналы: 2

— сопротивление: 1mΩ 25pf

— входы: закрытый/открытый (AC/DC)

— разрешение по вертикали: 8 бит

— частота оцифровки: один канал 1k ~ 24МГц, два канала 1k ~ 16МГц

— файл записи: максимальное время записи 4ГБ, зависит от частоты оцифровки

Логический анализатор

— количество каналов: 16

— 8 каналов: 250 кГц – 24 МГц

— 16 каналов: 250 кБ – 16 МГц

— объем оцифровки: 1МБ — 2 ГБ

Логический анализатор Saleae Logic

— количество каналов: 8

— частота оцифровки: 25 кГц – 24 МГц

— анализ протоколов: Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple Parallel, MDIO, USB1.1, PS/2 Keyboard/Mouse

— объем оцифровки:1 МБ ~ 10 ТБ

Анализатор логики поддерживают два вида ПО – от производителя и анализатор Saleae Logic.

Для использования соответствующего ПО необходимо в отключенном состоянии установить переключатель на корпусе прибора в нужное положение и подключить приставку к ПК.

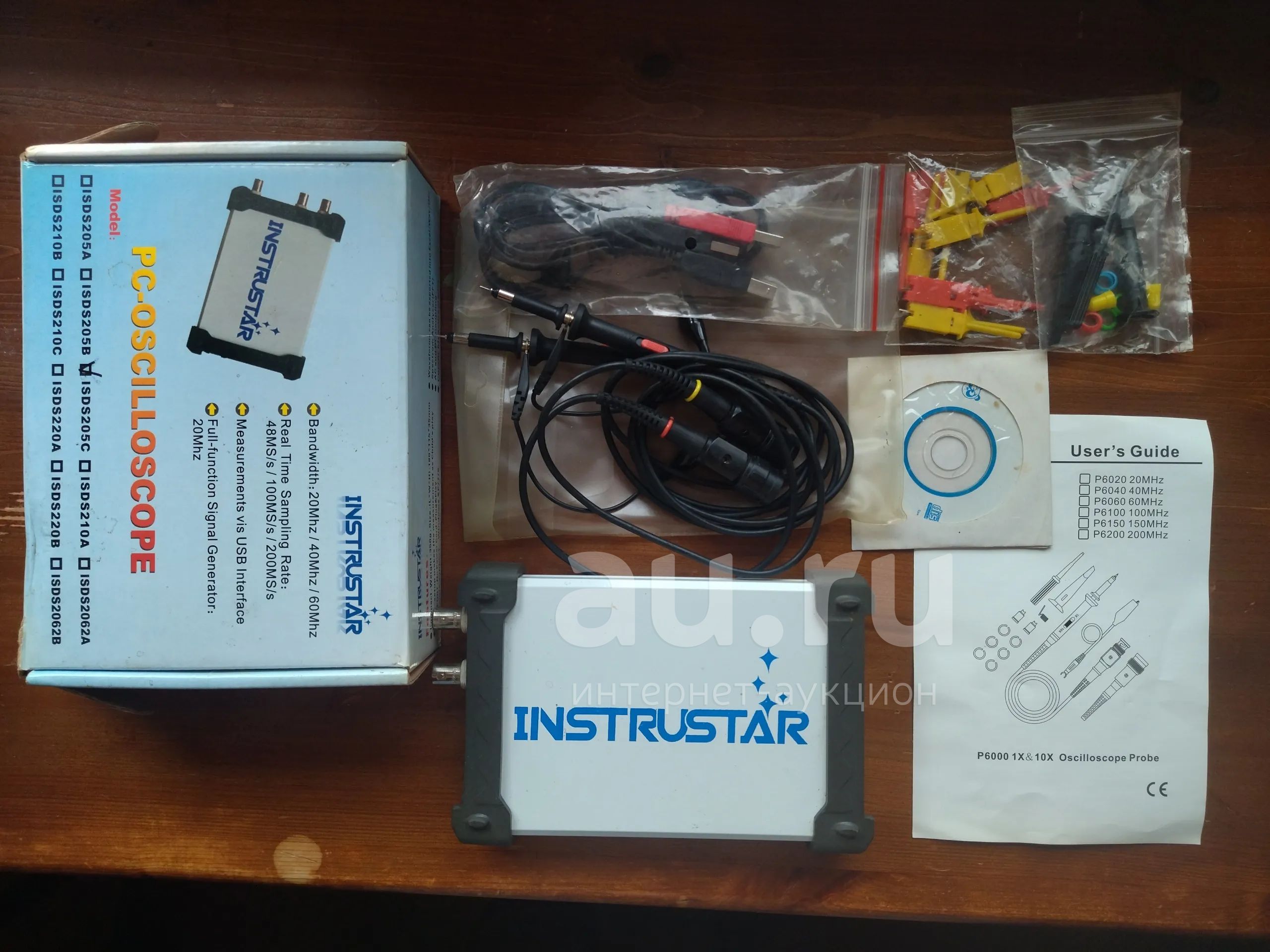

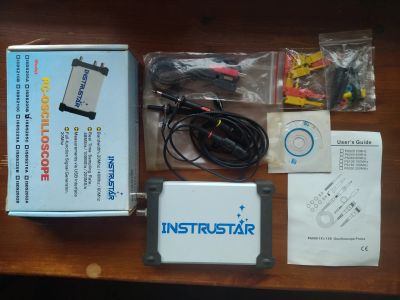

Поставляется осциллограф в небольшой коробке с принтом и краткими техническими характеристиками. Коробка одна для всех моделей и конкретная модель обозначается меткой.
