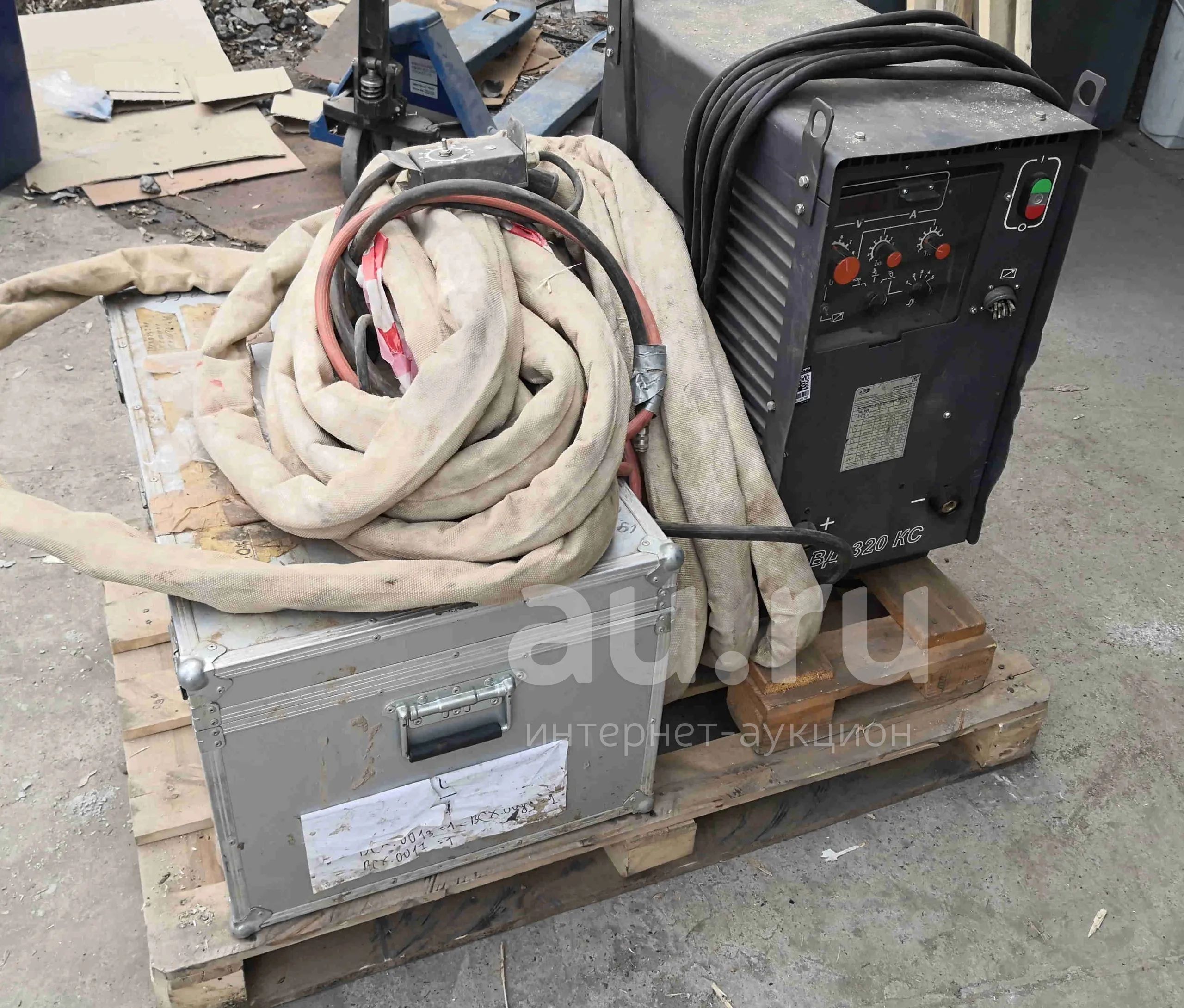

Комплекс автоматической орбитальной сварки Восход

Комплекс «ВОСХОД» является универсальной, автоматизированной многопозиционной сварочной системой, предназначенной для автоматической сварки порошковыми проволоками прямолинейных и криволинейных швов мостовых и прочих металлоконструкций во всех пространственных положениях. Предназначен для использования в мостостроении и судостроении. Аттестован по требованиям НАКС.

Технология сварки головками комплекса «ВОСХОД» и порошковой проволокой рутилового типа Power Arc 60R и металлопорошковыми проволоками типа Power Bridge 60M имеет более высокую производительность (не менее чем в четыре раза), чем сварка электродом с основным покрытием и не менее чем в два раза по сравнению со сваркой проволоками сплошного сечения. Коэффициент наплавки указанными проволоками на одной головки достигает 7 кг/ час.

Технология сварки мостовых металлоконструкций в вертикальном пространственном положении заключается в сварке порошковыми проволоками типа Power Arc 60 R в X образную разделку при толщине листа более 14 мм. Используется круглая керамическая подкладка.

Комплекс «ВОСХОД» может использоваться для автоматической сварки любых соединений (стыковых, угловых) выше приведенными порошковыми проволоками.

Комплекс «Восход» прост в эксплуатации. Сварщик с опытом работы на автоматизированных комплексах может быть обучен в течение 1-2 дней, без опыта на подобном оборудовании в течение 2-3 недель.

• Привод перемещения горелки выполнен с удлиненным ходом модулей (до 50 мм) в вертикальном и поперечном направлениях для использования при сварке толстостенных листов.

• Для уменьшения “мертвой зоны” при сварке стыковых соединений горелка может быть опущена вниз (см. фото на последней странице).

• Длина направляющего пояса составляет до 5 м. Пояса могут стыковаться между собой и таким образом обеспечивать любую длину. Пояса выполнены гибкими, что бы обеспечивать возможность сварки криволинейных конструкций во всех пространственных положениях.

• Технология автоматической сварки аттестована ЦНИИС НИЦ “МОСТЫ”. Имеется положительное заключение 69/09 от 25.07.2011.

• Применение насыпного кабеля между источником питания и каждой из головок, имеющего повышенную защиту от механических и термических повреждений, а также объединяющего в себе кабель управления, сварочный кабель и газовый рукав;

Основные особенности комплекса "Восход":

· Установка колебаний горелки в единицах на один сантиметр пути является характерной особенностью комплекса “ВОСХОД”. При изменении скорости сварки, частота колебаний остается неизменной на единицу длины сваренного шва. Это очень важно с точки зрения качества сварных швов, так как при изменении скорости сварки, степень перекрытия валиков остается неизменной.

· Невозможность несанкционированного изменения заданных параметров сварки оператором, за исключением разрешенного изменения скорости сварки и амплитуды колебаний (от 5% до 25%).

· Удобство выполнения сварки оператором достигается за счет применения пульта дистанционного управления.

· Комплекс “ВОСХОД” может использоваться с направляющим поясом от головки М-300.

· Наличие левой и правой головок характерно для сварки неповоротных кольцевых стыков в нефтегазовом комплексе, где сварка ведется двумя головками. В экстренных случаях возможно использование двух левых или двух правых головок на одном поясе.

· В мостостроении или в судостроении, где сварка ведется одной головкой и сварной стык не замкнут, используется левая или правая головка.

· Применение насыпного кабеля между источником питания и каждой из головок, имеющего повышенную защиту от механических и термических повреждений, а также объединяющего в себе кабель управления, сварочный кабель и газовый рукав.

· Более эффективная работа осциллятора горелки за счет использования шагового двигателя.

· Возможность эксплуатации на наклонных участках трассы при сварке кольцевых стыков за счет установки различной задержки горелки на кромках.

Диаметр свариваемого изделия, мм от 159

Номинальный сварочный ток при ПВ=100% в смеси газов М21, А 400

Вместимость сварочной кассеты, кг 5

Диаметр сварочной проволоки, мм 0,8-1,6

Скорость подачи сварочной проволоки, м/мин 2-12

Сварочная скорость, м/мин 0,1-1,15

Амплитуда колебаний сварочной горелки, град ±15

Частота колебаний горелки (устанавливается в единицах колебаний на 1 см пути) 0-10

Механизированное поперечное и осевое перемещение горелки, мм ±50

Время задержки на кромках, с 0-1,5

Расстояние от края направляющего пояса до оси стыка 125

Габаритные размеры, ДхШхВ, мм 480 х 360 х 350

Масса, кг 18
