Стабилитрон Д817Г

Стабилитроны Д817Г кремниевые, диффузионно-сплавные, средней мощности. Предназначены для стабилизации номинального напряжения 100,0 В в диапазоне токов стабилизации 5...50 мА. Используются для работы в различных радиотехнических и электронных устройствах. Выпускаются в металлостеклянном корпусе с жесткими выводами. Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе. Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).

Тип корпуса: КДЮ-11-3, масса не более 4,5 г., с комплектующими деталями не более 6,0 г. Климатическое исполнение: «УХЛ». Категория качества: «ОТК», «ВП», «ОС».

Основные технические параметры стабилитрона Д817Г:

• Разброс напряжения стабилизации: 90... 110 В при Iст 50 мА;

• Температурный коэффициент напряжения стабилизации: 0,14 %/°С;

• Временная нестабильность напряжения стабилизации: ± 6 %;

• Постоянное прямое напряжение: 1,5 В при Iпр 500 мА;

• Дифференциальное сопротивление стабилитрона : 50 Ом;

• Минимально допустимый ток стабилизации: 5 мА;

• Максимально допустимый ток стабилизации: 50 мА;

• Максимально-допустимая рассеиваемая мощность на стабилитроне: 5 Вт;

• Рабочий интервал температуры окружающей среды: -60... +120 °С.

Расшифровка маркировки стабилитрона:

Д817Г Д - буква, характеризующая весь класс полупроводниковых диодов;

817 - число (номер), которое указывает на область применения: от 801 до 900 - стабилитроны;

Г - буква, определяющая классификацию стабилитрона по параметрам.

Источник: https://eandc.ru/catalog/d817g/

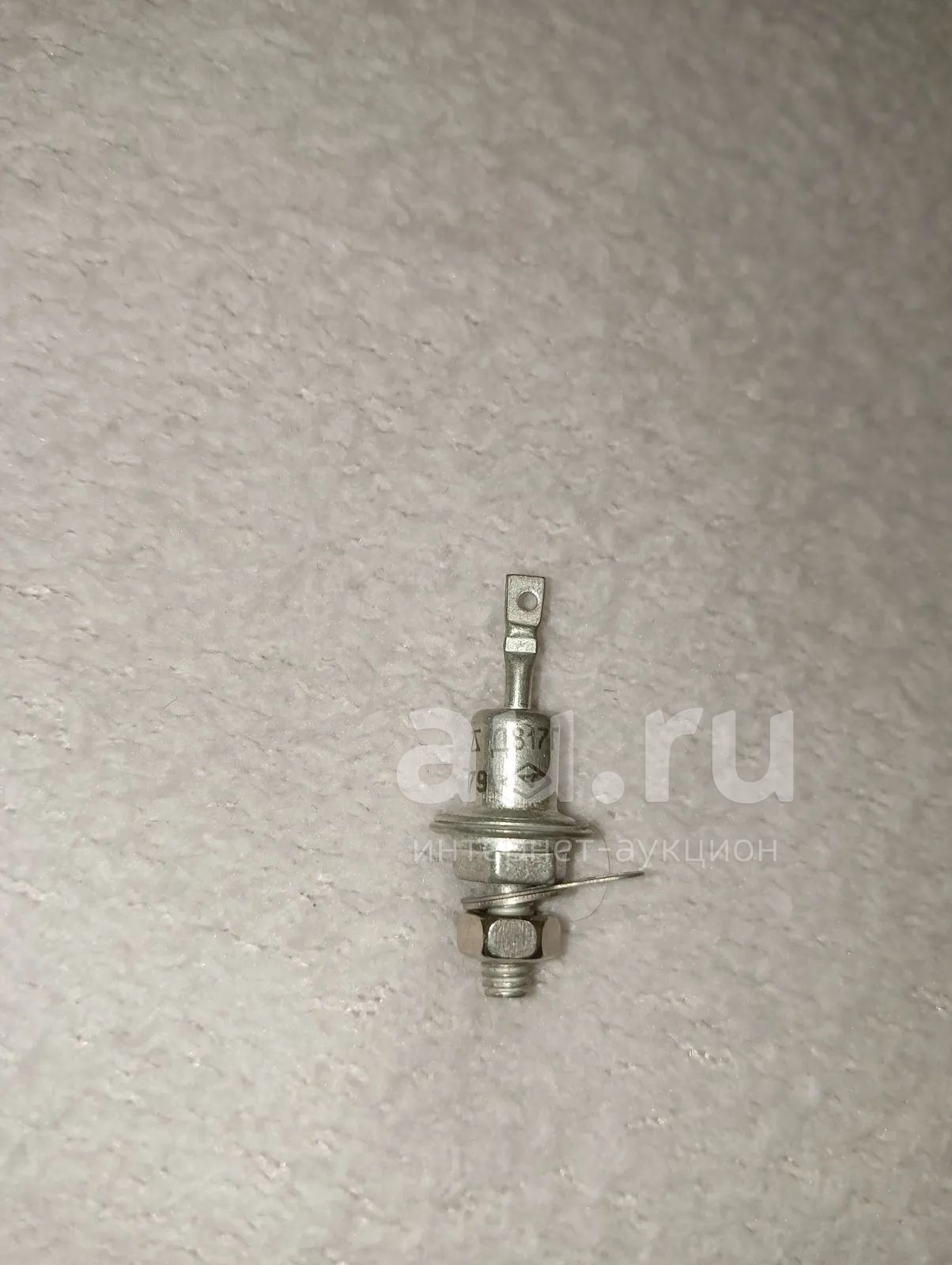

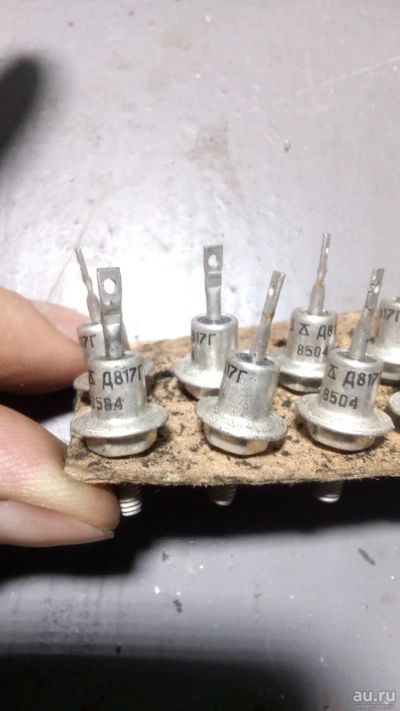

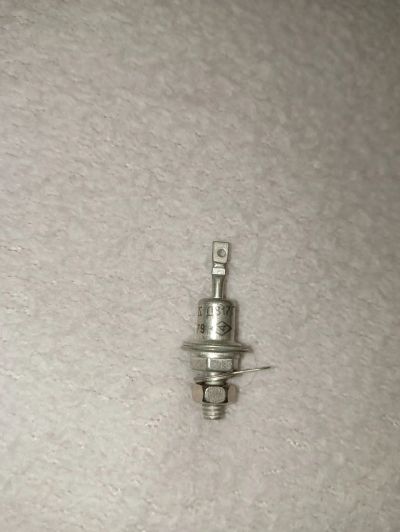

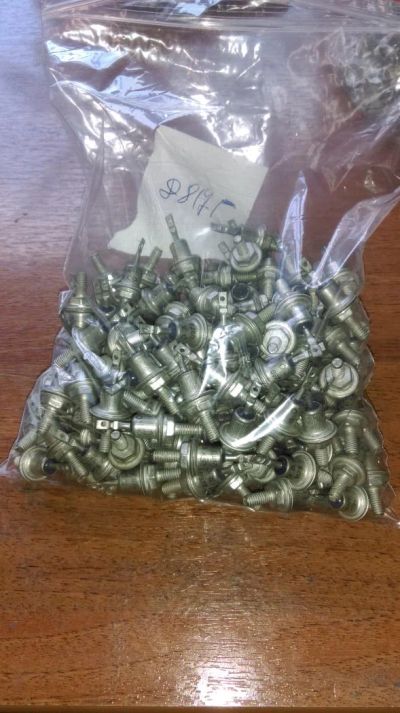

Цена за штуку. Наглядно на фото.
