Стабилитрон Д815Е

Стабилитроны Д815Е кремниевые, диффузионно-сплавные, средней мощности. Предназначены для стабилизации номинального напряжения 15,0 В в диапазоне токов стабилизации 25...550 мА. Используются для работы в электронной аппаратуре специального назначения. Выпускаются в металлостеклянном корпусе с жесткими выводами. Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе. Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).

Тип корпуса: КДЮ-11-3. Масса стабилитрона с комплектующими деталями не более 6,0 г. Категория качества: «ОТК», «ВП», «ОС».

Зарубежный аналог: 1N2976A, 1N4266A.

Основные технические параметры стабилитрона Д815Е:

• Разброс напряжения стабилизации: 13,3... 16,4 В при Iст 500 мА;

• Температурный коэффициент напряжения стабилизации: 0,1 %/°С;

• Временная нестабильность напряжения стабилизации: ± 4 %;

• Постоянное прямое напряжение: 1,5 В при Iпр 500 мА;

• Дифференциальное сопротивление стабилитрона : 2,5 Ом;

• Минимально допустимый ток стабилизации: 25 мА;

• Максимально допустимый ток стабилизации: 550 мА;

• Максимально-допустимая рассеиваемая мощность на стабилитроне: 8 Вт;

• Рабочий интервал температуры окружающей Источник: среды: -60... +125 °С.

Расшифровка маркировки стабилитрона:

Д815Е Д - буква, характеризующая весь класс полупроводниковых диодов;

815 - число (номер), которое указывает на область применения: от 801 до 900 - стабилитроны;

Е - буква, определяющая классификацию стабилитрона по параметрам. Источник: https://eandc.ru/catalog/d815e/

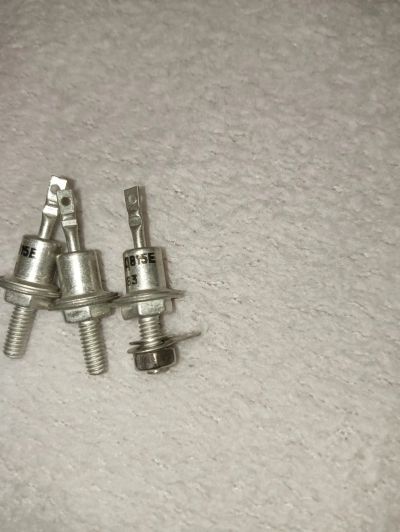

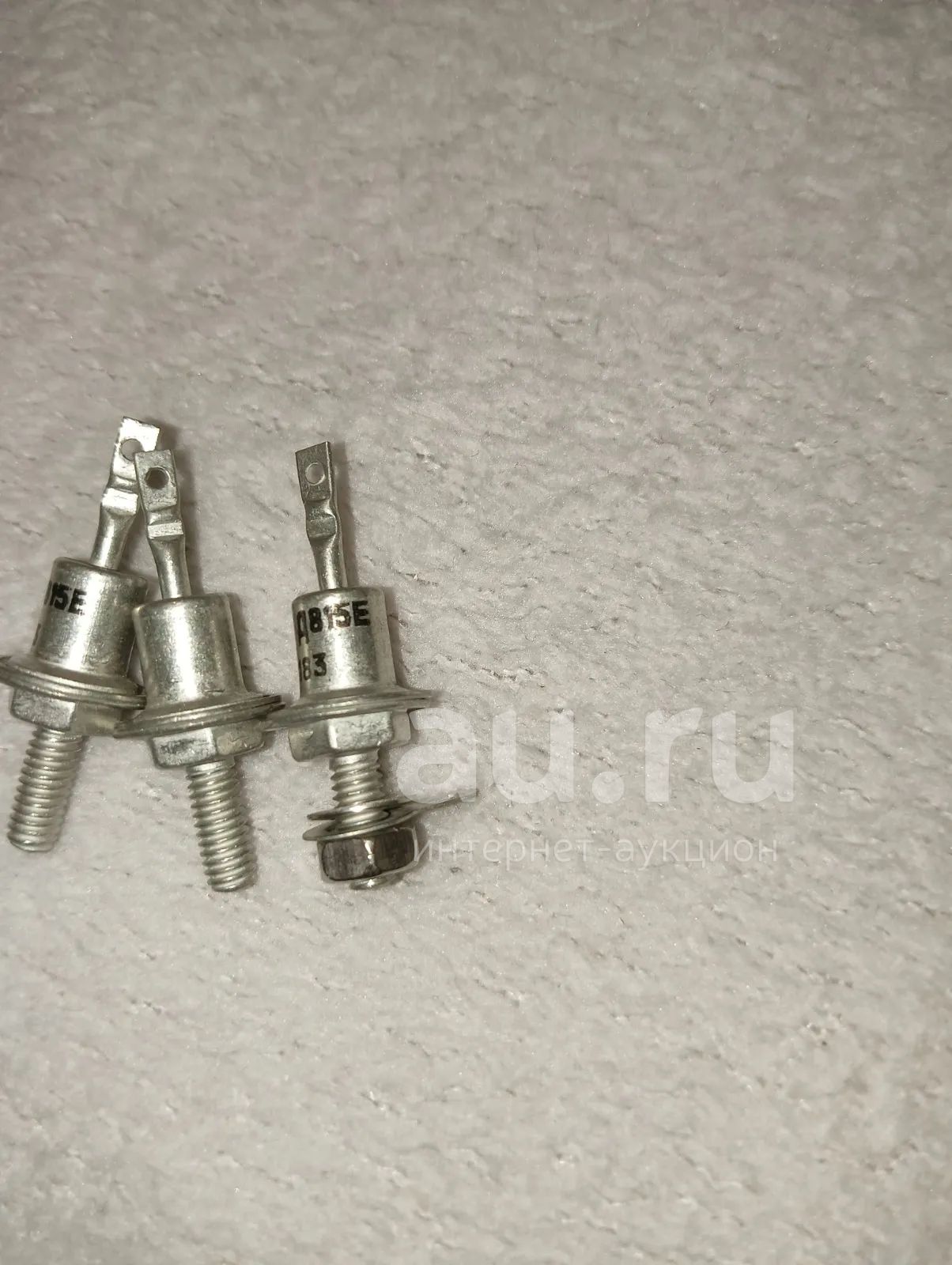

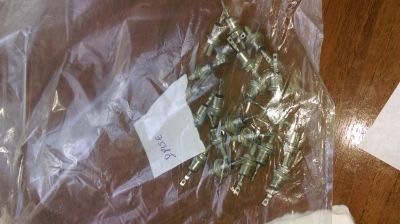

Наглядно на фото. Цена за штуку.
