Начальная цена
45 руб.
Блиц-цена
60 руб.
Торги не состоялись(29 мая 2025 18:06)
1 человек минимальное кол-во участников торгов

Описание

Состояние
Новое
Наличие
В наличии
Тип выводов
Монтаж с помощью клемм
Тип диода
Стабилитрон

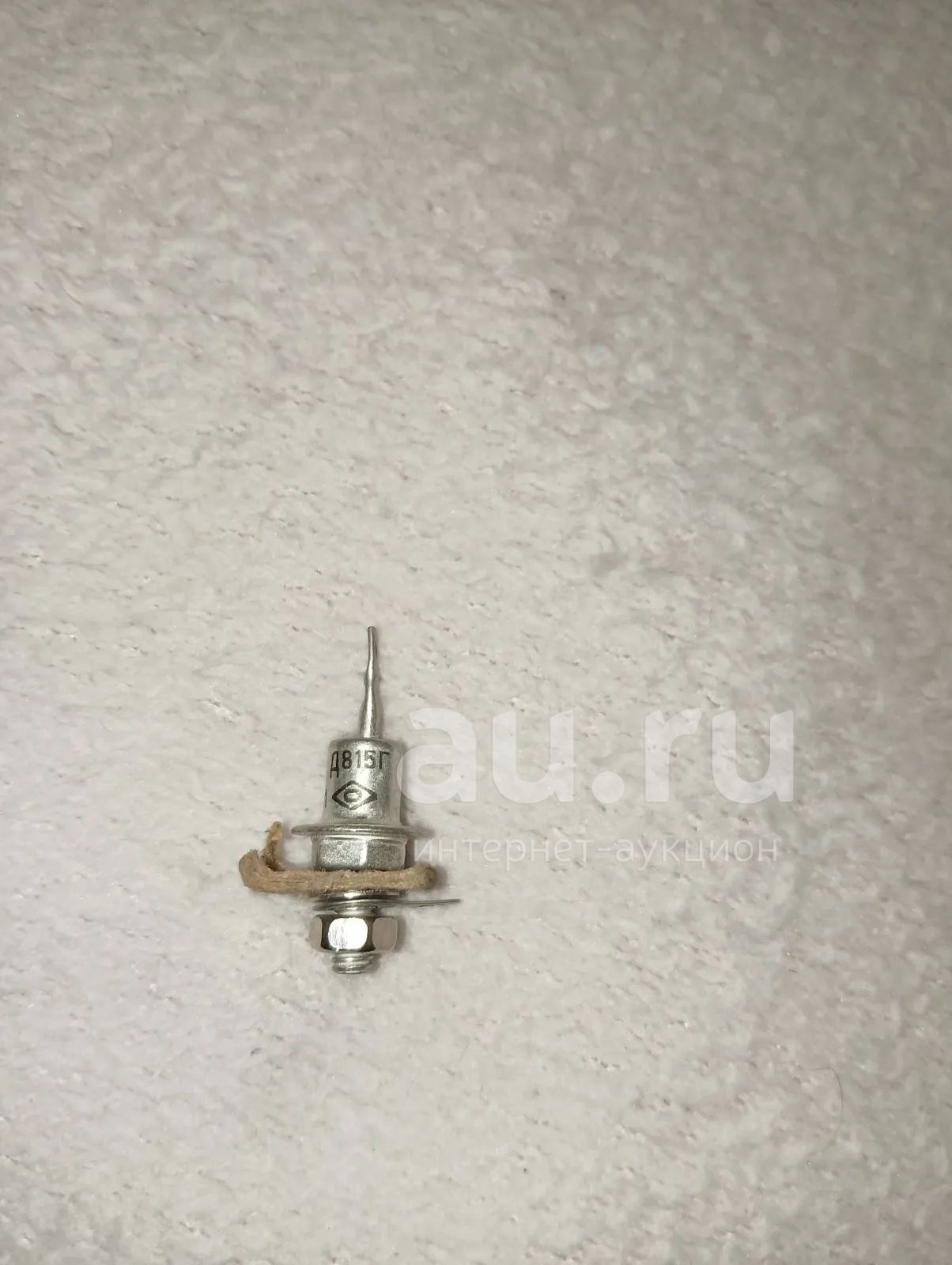

Стабилитроны Д815Г кремниевые, диффузионно-сплавные, средней мощности. Предназначены для стабилизации номинального напряжения 10,0 В в диапазоне токов стабилизации 25...800 мА. Используются для работы в электронной аппаратуре специального назначения. Выпускаются в металлостеклянном корпусе с жесткими выводами. Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе. Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).

Тип корпуса: КДЮ-11-3. Масса стабилитрона с комплектующими деталями не более 6,0 г. Категория качества: «ОТК», «ВП», «ОС».

Зарубежный аналог: 1N4260A.

Основные технические параметры стабилитрона Д815Г:

• Разброс напряжения стабилизации: 9... 11 В при Iст 500 мА;

• Температурный коэффициент Источник: напряжения стабилизации: 0,08 %/°С;

• Временная нестабильность напряжения стабилизации: ± 4 %;

• Постоянное прямое напряжение: 1,5 В при Iпр 500 мА;

• Дифференциальное сопротивление стабилитрона : 1,8 Ом;

• Минимально допустимый ток стабилизации: 25 мА;

• Максимально допустимый ток стабилизации: 800 мА;

• Максимально-допустимая рассеиваемая мощность на стабилитроне: 8 Вт;

• Рабочий интервал температуры окружающей среды: -60... +125 °С.

Расшифровка маркировки стабилитрона:

Д815Г Д - буква, характеризующая весь класс полупроводниковых диодов;

815 - число (номер), которое указывает на область применения: от 801 до 900 - стабилитроны;

Г - буква, определяющая классификацию стабилитрона по параметрам. Источник: https://eandc.ru/catalog/d815g/
