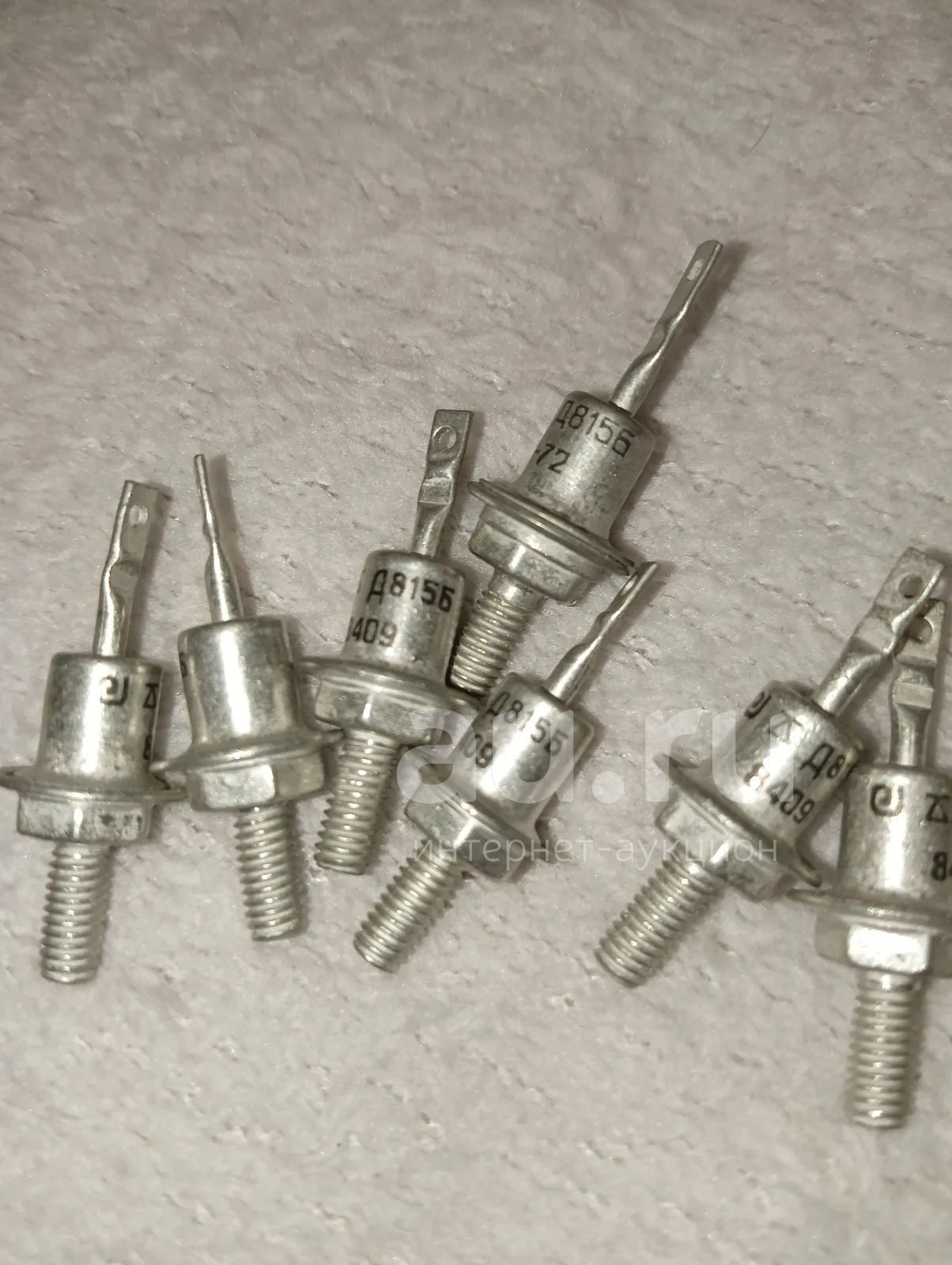

Лот: 24962314. Фото: 1. Стабилитрон Д815Б. Диоды и тиристоры

Стабилитрон Д815Б

Начальная цена
45 руб.
Блиц-цена
60 руб.
Начальная цена
45 руб.
Блиц-цена
60 руб.
Торги не состоялись(15 авг 2025 09:22)
1 человек минимальное кол-во участников торгов

Описание

Состояние
Новое
Наличие
В наличии
Тип выводов
Монтаж с помощью клемм
Тип диода
Стабилитрон

Стабилитроны Д815Б кремниевые, диффузионно-сплавные, средней мощности. Предназначены для стабилизации номинального напряжения 6,8 В в диапазоне токов стабилизации 50...1150 мА. Используются для работы в электронной аппаратуре специального назначения. Выпускаются в металлостеклянном корпусе с жесткими выводами. Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе. Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).

Тип корпуса: КДЮ-11-3. Масса стабилитрона с комплектующими деталями не более 6,0 г. Категория качества: «ОТК», «ВП», «ОС».

Зарубежный аналог: 1N3997A.

Основные технические параметры стабилитрона Д815Б:

• Разброс напряжения стабилизации: 6,1... 7,5 В при Iст 1 А;

• Температурный коэффициент напряжения стабилизации: 0,05 %/°С;

• Временная нестабильность напряжения стабилизации: ± 4 %;

• Постоянное прямое напряжение: 1,5 В при Iпр 500 мА;

• Дифференциальное сопротивление стабилитрона : 0,8 Ом;

• Минимально допустимый ток стабилизации: 50 мА;

• Максимально допустимый ток стабилизации: 1,15 А;

• Максимально-допустимая рассеиваемая мощность на стабилитроне: 8 Вт;

• Рабочий интервал температуры окружающей среды: -60... +125 °С.

Расшифровка маркировки стабилитрона: Д815Б Д - буква, характеризующая весь класс полупроводниковых диодов; 815 - число (номер), которое указывает на область применения: от 801 до 900 - стабилитроны; Б - буква, определяющая классификацию стабилитрона по параметрам.

Источник: https://eandc.ru/catalog/d815b/

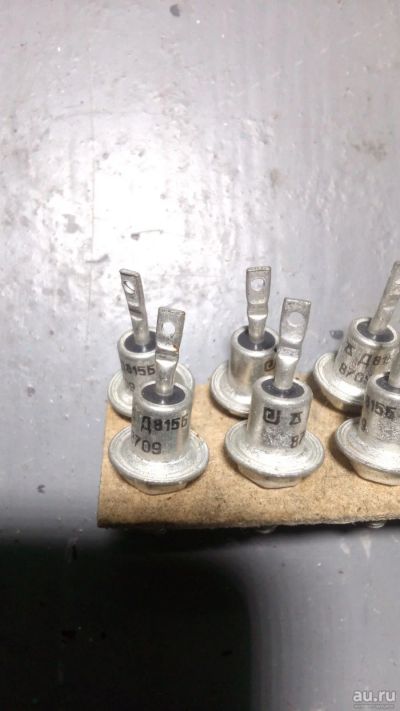

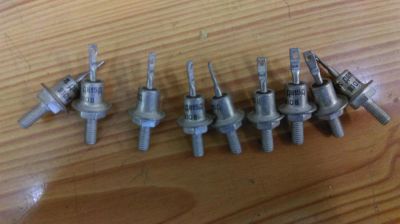

Цена за штуку. Наглядно на фото.
