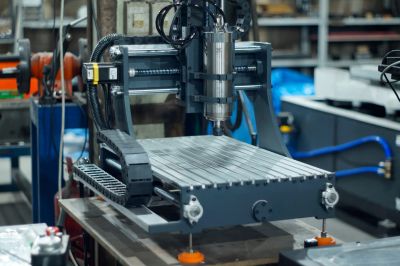

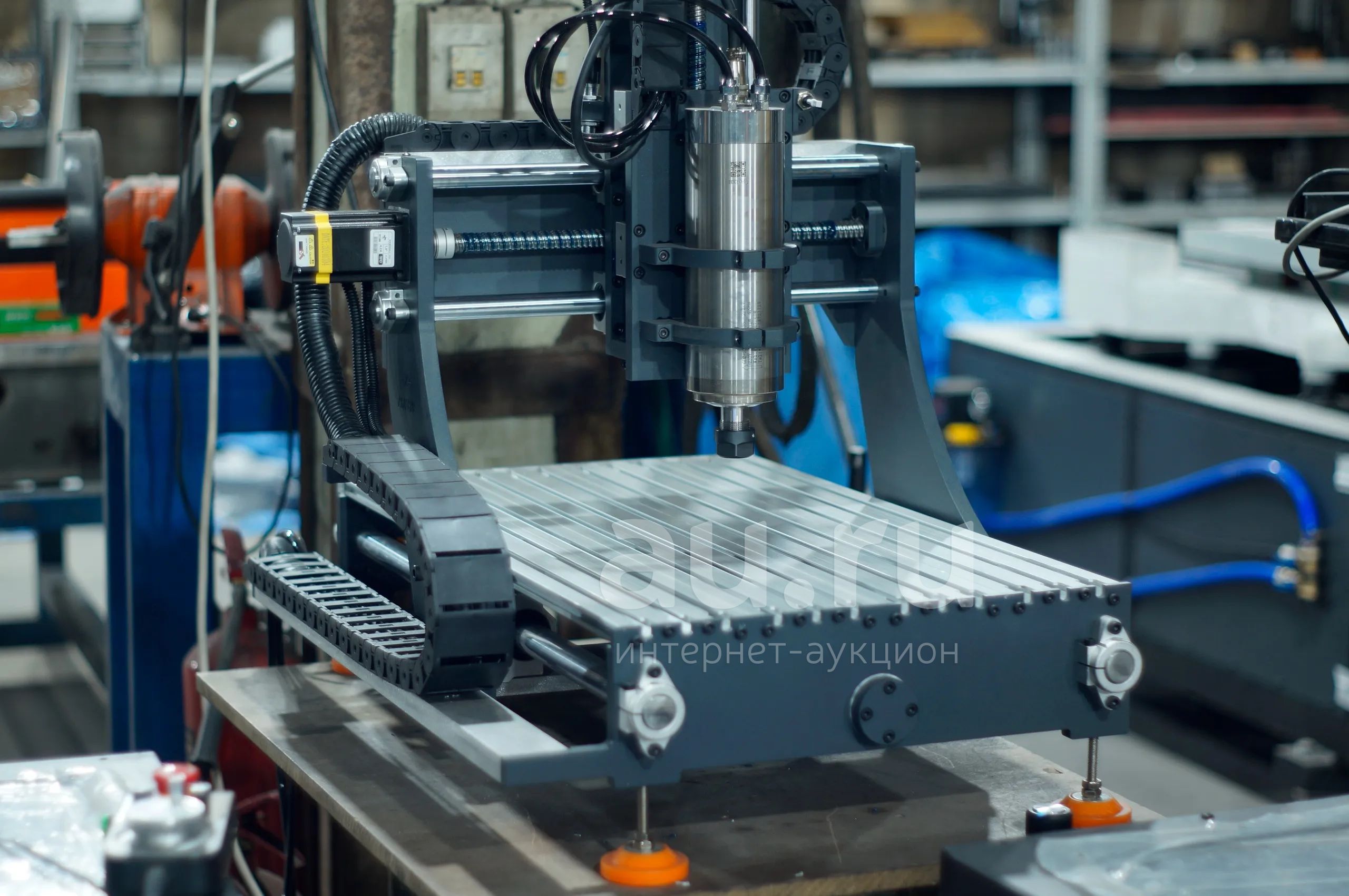

ЧПУ! CNC! Универсальный фрезерный станок ProfCNC с ЧПУ серии CA 500х270х120мм ProfCNC CA Classic SH120 3US

Фрезерно-гравировальный станок с ЧПУ PROFCNC серии CA

ТОЧНЫЙ, УНИВЕРСАЛЬНЫЙ, ПРОИЗВОДИТЕЛЬНЫЙ, КОМПАКТНЫЙ, ДОЛГОВЕЧНЫЙ!

Квинтэссенция качества, надежность в форме станка, Вы в поисках рабочего многофункционального инструмента в свою мастерскую - мы поздравляем Вас, Вы его нашли!

Мы понимаем что время в нынешнее время на вес золота: для тех кому просто некогда читать

Коротко:

1) Повторяемость: механической части в диапазоне от 0.05 до 0.15мм на 300мм хода, (и это условная погрешность механической части, она может быть на уровне и ниже 0.01мм.)

В процессе фрезеровки точность будет зависеть от выбора режима обработки - при наличии опыта работы и подбора режима обработки - вы с легкостью добьетесь высокой повторяемости!

2) Универсальный: станок позволит вам обработать различные материалы, от древесины различных сортов, пластика, карбона, текстолита до цветных металлов и различных сплавов на их основе) качество и скорость обработки еще ни кого не оставляло равнодушным.

3) Производительность - станок очень производителен как на коротких, так и на длинных циклах обработки, он прост в эксплуатации и обслуживании, при проведении стандартного обслуживания, станок на долгое время сохранит свою производительность! (наши станки выбирают не только для серийного производства и оказания услуг фрезеровки, но и для прототипирования и хобби!)

4) Компактный: станок при размере рабочего поля 500х270х120мм имеет габариты 720 х 570 х 740мм и вес в диапазоне от 75 до 110 кг в зависимости от комплектации, компактность и возможность его полной разборки - до последнего метиза! Данное свойство позволяет комфортно разместить оборудование практически в любом месте в Вашей мастерской, цеху или лаборатории!

5) Долговечный: станки нашего производства уже давно получили признание среди многих технических специалистов, операторов, начинающих пользователей, энтузиастов, руководителей лабораторий прототипирования. За последние 12 лет ни один станок не выбыл из эксплуатации.

Станки данной серии востребованы среди многих специалистов, и этому есть причины!

1) Используются самые лучшие комплектующие с лучшим соотношением цена/качество - не забывая про доступность на рынке РФ

2) В конструкции наших станков вы увидите проверенные временем стабильные и практичные технологические решения.

Качественные материалы станины станка!

Качественные закаленные метизы высокой прочности!

Только качественная проводка к правильно установленном гибком кабельном канале.

Только качественные комплектующие, от муфт и до системы линейного перемещения!

Конструкция станка позволяет даже начинающему пользователю, легко провести ТО (чистку и смазку узлов станка при необходимости, а также легко заменить элементы системы линейного перемещения (блоки линейного перемещения)!

Универсальный фрезерный станок c ЧПУ, позволяет производить обработку следующих материалов:

1) Цветные металлы и сплавы на их основе;

2) Древесина различных пород; кость.

3) Карбон, стеклопластик, искусственный камень, литьевой мрамор.

4) Акрил и другие пластики;

5) Ювелирный воск.

Фрезерный станок PROFCNC с ЧПУ серии СА 500х270х120мм позволит производить гравировку и фрезеровку в щадящих режимах следующих материалов ( это не всегда эффективно в виду легкой станины станка - все таки для обработки стали необходимы станки с весом не менее 600кг а герой нашего лота имеет вес до 110 кг, поэтому в очень щадящих режимах если очень необходимо в исключительных случаях, отдавая себе отчет что данный станок проектировался для обработки древесины различных сортов, Вы можете произвести обработку следующих материалов - очень тонкий побор режима - малые подачи - обильная подача воздуха или тумана СОЖ в зону реза для охлаждения режущего инструмента

1) Сталь (различные сорта)

2) Чугун (серый чугун, модифицированный, ковкий)

3) Камень (гранит, змеевик, мрамор и т.д.)

Возможна обработка данных материалов методом фрезерования, на малых подачах, с точным подбором режима обработки, и подачей любого вида СОЖ в зону реза. (в режиме гравировки)

Комплектация станка серии CA CLASSIC SH120 – позволит вам уверенно производить качественную обработку различных материалов имея при этом очень высокую производительность и высокую стабильность. Выбирая данную комплектацию, заказчик получает основательно продуманную технологичную, настроенную механическую часть, в сборе с настроенной электрической частью профессионального уровня, позволяющей значительно ускорить процесс обработки (по нашей классификации производительности, у фирм аналогов данный комплект может ассоциироваться с топовыми комплектациями). Данная электрическая часть позволит точно и уверенно обрабатывать заготовки из различных материалов на скорости до 10000мм/мин и ускорении до 1750мм/сек2 не более 6 часов без остановки, возможны и большие циклы продолжительности работы, до 12-15* часов, но необходимо следить за температурой двигателей, регулярно проводить ТО, и снизить ускорения до уровня 1250мм/cек2) подходит как для начинающих пользователей, так и для профессионалов, понимающих поставленные перед станком задачи. Станок подходит для специалистов, оказывающих услуги фрезеровки, а также производственникам, которым необходима долговременная производительность вкупе с высокой стабильностью.

Для крепления мы используем метизы (гайки и болты) класса прочности 8.8, 10.8, 12.9.

В состав фрезерного станка с ЧПУ PROFCNC серии CA CLASSIC SH) входят следующие комплектующие:

Модель:

PROFCNC СА5027

Рабочие зоны станка X,Y,Z

500х270х120мм (опционально ход по Z от 90мм до 150мм)

Разрешающая способность

0,01 мм

Повторяемость (линейное перемещение)

0,05-0,15мм (на 300мм хода)

Движение по осям X,Y,Z

Привод с шарико - винтовой парой D16, шаг 10мм (опционально 5мм) TBI Motion (Taiwan)

Направляющие осей X,Y,Z

Цилиндрические SC16, 20, 25мм (поверхность закалена на глубину 1...2,2мм)

Максимальная скорость по осям X, Y, Z(зависит от выбранного набора эл. части)

От 0 до 10 000 мм/мин

Крепление шпинделя

Ø65мм или 80мм (на выбор)

Основной материал деталей

Д16 (дюралюминий, дюраль)

Толщина деталей (сечение)

14мм.

Покрытие деталей

Анодирование (опционально без анодирования)

Рабочий стол

Алюминиевый профиль с Т-пазами

Максимальная высота обрабатываемой детали

90 мм. (опционально 120, 150мм)

Обрабатываемые материалы

Цветные металлы и сплавы на их основе, древесина различных пород, пластики, акрил, искусственный камень, воск.

Возможна упаковка

Жесткая закрытая упаковка + доставка до ТК г. Красноярска

PROFCNC 5027CA

Наименование деталей

Кол-во

Комплект фрезерованных деталей (материал Д16 толщиной 14мм) для самостоятельной сборки

1шт.

Цилиндрическая направляющая SC16 (16мм)

0,64 м.

Цилиндрическая направляющая SC20 (20мм)

1 м.

Цилиндрическая направляющая SC25 (25мм)

1,14 м.

Винт ШВП 1610

2,39 м.

Гайка ШВП 1610

3 шт.

Подшипник линейный в модуле SCS16UU

4 шт.

Подшипник линейный в модуле SCS20UU

4 шт.

Подшипник линейный в модуле SCS25UU

4 шт.

Муфта кулачковая, размер 25х30

3 шт.

Держатель направляющей SHF16 для направляющих SC16

4 шт.

Держатель направляющей SHF20 для направляющих SC20

4 шт.

Держатель направляющей SHF25 для направляющих SC25

4 шт.

Модуль крепления гайки ШВП SFU 16мм

3 шт.

Гибкий кабель канал с внутренним размером 18х25

1 м.

Гибкий кабель канал с внутренним размером 18х37

2,2 м.

Подшипники FBJ (Japan)

6 шт.

• Собранная электрическая часть станка + шкаф управления (настройка+ тесты + поверка) Станина станка (собранная механическая часть станка + базовая настройка геометрических параметров)
• Кабель экранированный SuperFlex TRVVP 4*0,3 мм. 15м.
• Кабель экранированный SuperFlex TRVVP 4*0,75 мм. 7м.
• Кабель сигнальный SuperFlex RVVT 3*0,2 мм. 15м.
• Кабель экранированный SuperFlex GR TRVVP 6*0,2 мм. 15м
• Датчики индуктивные LJ12A3-4-Z/BX 6-36V 3шт.
• Комплект сервошагового двигателя ZDM с драйвером фланец 57мм 2,2 N*M , 1000PPR 3шт.
• Контроллер MSC-3US + USB-кабель Type-B 1.5м 1шт.
• Импульсный блок питания 24В 1А 25Вт MW 1шт.
• Импульсный блок питания 48В 10А 500Вт 1шт.
• Шпиндель GDZ 1,5кВт, 4-е подшипника, жидкостное охлаждение, цанга ER16 1шт.
• Частотный преобразователь VFD-M 015M21A 1.5KW (220В) 1шт.
• Цанги ER16 комплект 11 штук (от 1 до 10мм) 1шт.
• Шланг ПВХ 5*8мм Помпа погружного типа 75Вт (охлаждение шпинделя) 1шт.
• Установка цельной распорки из Д16Т для увеличения жесткости портала станка. 1шт.
• Датчик Z-0 стандарт (датчик + установка + настройка) 1шт.

Станок собран из качественных комплектующих, все видео проверок геометрических параметров, работы всех систем станка, всегда предоставляем Заказчику.

Станок имеет свой номер. Техническая поддержка. Пост-гарантийное обслуживание.

Комплектующие как для обслуживания, так и для проведения ревизии и модернизации, всегда на складе.

Если совсем коротко то данный станок , с легкостью выведет ваш бизнес на новый уровень, как по качеству обработки (сможете легко вернуть заказчиков которые ушли мотивируя отказ от ваших услуг фрезеровки низким качеством поверхности) так и по производительности и продолжительности работы.

Так как данный станок изготавливается под заказ :

1) Вы вправе выбрать расположение кабельного канала, для того чтобы удобно расположить станок в своей мастерской, цеху или лаборатории.

2) Вы вправе дополнить комплектацию станка различными опциями - к примеру системой подачи и рециркуляции СОЖ (смазывающей и охлаждающей жидкости) с магнитной насадкой для защиты от разбрызгивания.

Пример работы станка с системой подачи и рециркуляции СОЖ на видео:

Данная опция расширяющая возможности Вашего станка может быть приобретена в дальнейшем через какой то промежуток времени, когда реально будет необходима -ведь станок очень легко модернизировать, разобрать, собрать и произвести ревизию при необходимости.

Каждый станок подлежит проверке и настройке - все видео (видео о проверке геометрических параметров + проверки работы всех систем) отправляем заказчику

заказчик получает доступ к базе отборных 3D моделей различных изделий: икон, розеток, часов, прикладов, панно, нард, шкатулок, и различных сувениров и т.д. (размер базы изделий примерно 50 Гб.)
