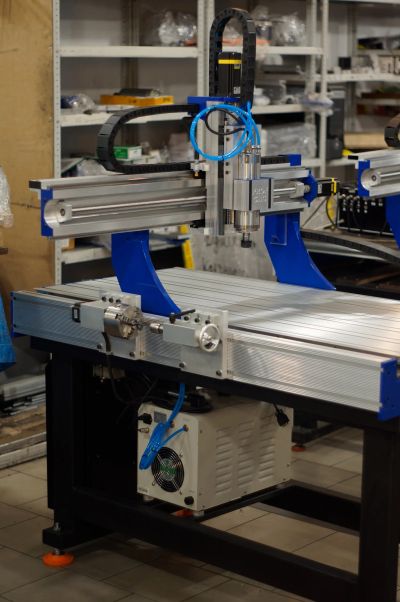

ЧПУ! CNC! универсальный фрезерный станок с ЧПУ 1200х600х200мм ProfCNC серии Maestro (ProfCNC 1260 MA Medium SH200T HQD)

Фрезерный станок с ЧПУ ProfCNC 1260 MAESTRO SH200T Medium 4US HQD TBI

ТОЧНЫЙ, ЖЕСТКИЙ, ПРОИЗВОДИТЕЛЬНЫЙ, КОМПАКТНЫЙ, ДОЛГОВЕЧНЫЙ!

Квинтэссенция качества, надежность в форме станка, Вы в поисках рабочего многофункционального инструмента в свою мастерскую - мы поздравляем Вас, Вы его нашли!

Мы понимаем, что время в нынешнее время на вес золота: для тех, кому просто некогда читать

Коротко:

1) Точный: повторяемость в диапазоне от 0.01 до 0.05мм на 300мм хода, (и это условная погрешность механической части, ее может и не быть, она может быть на уровне 0.01мм.)

2) Жесткий: станок позволит вам обработать различные материалы, от цветных металлов и их сплавов до стали и чугуна на щадящих режимах. (Изначально разрабатывался для обработки цветных металлов и сплавов на их основе) Для древесины и ее различных сортов - огромный потенциал и запас жесткости, качество и скорость обработки еще ни кого не оставляло равнодушным.

3) Производительность - станок очень производителен как на коротких, так и на длинных циклах обработки, он прост в эксплуатации и обслуживании, при проведении стандартного обслуживания, станок на долгое время сохранит свою производительность! (наши станки выбирают не только для серийного производства и оказания услуг фрезеровки, но и для прототипирования и хобби!)

4) Компактный: станок при размере рабочего поля 1200х600х200мм + зона торцевой обработки 1200х200х200мм, имеет габариты 1550 х 1350 х 1800мм и вес в диапазоне от 225 до 350 кг. в зависимости от комплектации, допустимая компактность, позволяет комфортно эксплуатировать оборудование и не создает проблем при его транспортировке и расположении в Вашей мастерской, цеху или лаборатории!

5) Долговечный: станки нашего производства уже давно получили признание среди многих технических специалистов, операторов, начинающих пользователей, энтузиастов, руководителей лабораторий прототипирования. За последние 12 лет ни один станок не выбыл из эксплуатации.

Станки данной серии востребованы среди многих специалистов, и этому есть причины!

1) Все базовые поверхности для установки системы линейного перемещения подготовлены!

2) Используются самые лучшие комплектующие с лучшим соотношением цена/качество - не забывая про доступность на рынке РФ

3) В конструкции наших станков вы увидите проверенные временем стабильные и практичные технологические решения.

-Качественные материалы станины станка - тяжелый конструкционный профиль из термически упрочненного сплава алюминия.

-Качественные закаленные метизы высокой прочности!

-Только качественная проводка к правильно установленном гибком кабельном канале.

-Только качественные комплектующие, от муфт и до системы линейного перемещения!

-Конструкция станка позволяет даже начинающему пользователю, легко провести ТО (чистку и смазку узлов станка при необходимости, а также легко заменить элементы системы линейного перемещения (блоки линейного перемещения) без повторной настройки геометрических параметров!

Универсальный фрезерный станок c ЧПУ, позволяет производить точную и тонкую обработку таких материалов как:

1) Цветные металлы и сплавы на их основе;

2) Древесина различных пород; кость.

3) Карбон, стеклопластик, искусственный камень, литьевой мрамор.

4) Акрил и другие пластики;

5) Ювелирный воск.

Фрезерный станок с ЧПУ Maestro универсальный 1200х600х200мм оснащенный зоной торцевой обработки позволит производить гравировку и фрезеровку в щадящих режимах следующих материалов:

1) Сталь (различные сорта)

2) Чугун (серый чугун, модифицированный, ковкий)

3) Камень (гранит, змеевик, мрамор и т.д.)

Возможна обработка данных материалов методом фрезерования, на малых подачах, с точным подбором режима обработки, и подачей любого вида СОЖ в зону реза.

Какие бы цели Вы не ставили, станок серии «MAESTRO» позволит добиваться высокого качества обрабатываемых поверхностей детали.

Комплектация станка серии MAESTRO MEDIUM – позволит вам уверенно производить качественную обработку различных материалов имея при этом очень высокую производительность и высокую стабильность. Выбирая данную комплектацию, заказчик получает основательно продуманную технологичную, жесткую, точную настроенную механическую часть, в сборе с настроенной электрической частью профессионального уровня, позволяющей значительно ускорить процесс обработки (по нашей классификации производительности, у фирм аналогов данный комплект может ассоциироваться с топовыми комплектациями). Данная электрическая часть позволит точно и уверенно обрабатывать заготовки из различных материалов на скорости до 10000мм/мин и ускорении до 2000мм/сек2 не более 6 часов без остановки, возможны и большие циклы продолжительности работы, до 12-15* часов, но необходимо следить за температурой двигателей, регулярно проводить ТО, и снизить ускорения до уровня 1250мм/cек2) подходит как для начинающих пользователей, так и для профессионалов, понимающих поставленные перед станком задачи. Идеально подходит для специалистов, оказывающих услуги фрезеровки, а также производственникам, которым необходима долговременная производительность вкупе с высокой стабильностью и точностью. Данная комплектация может быть модернизирована в дальнейшем, с помощью установки более мощных двигателей, или серво-шаговых двигателей, иной, более производительной интерфейсной платы, возможности станка могут быть легко расширены с помощью дополнительного оснащения.

Механическая часть станка с ЧПУ портального типа серии Maestro.

Все несущие узлы конструкции изготовлены из термически упрочненного конструкционного профиля сечением 130 х 50 мм (Станина станка, портал станка-модуль перемещения по оси Y, модуль перемещения по оси Z, крепление шпинделя, стандартные ребра жесткости стоек портала выполнены из термически упрочненного алюминиевого сплава, вес 1-ого погонного метра термически упрочненного профиля равен 10 кг.

Крепление несущих нагрузку узлов происходит через специальные закладные стальные гайки (крепление ребер жесткости, и портала к стойкам станка, крепление профильных линейных направляющих через закладные стальные гайки)

Для сборки механической части станка, ответственных механических узлов и соединений мы используем только разъемные соединения – соединения, разборка которых происходит без нарушения целостности составных частей изделия. В нашем случае используется резьбовое соединение – соединение двух деталей с помощью резьбы, в котором одна из деталей имеет наружную резьбу, а другая – внутреннюю. Для крепления мы используем метизы (гайки и болты) класса прочности 8.8, 10.8, 12.9.

PROFCNC 1260 MA MEDIUM SH200TV HQD

Ось Z

-Профильные линейные направляющие TRH HGR15 (КНР)

-Блок линейного перемещения TRH HGH15CA (КНР)

Ось X и Y

-Профильные линейные направляющие TRH HGR20 (КНР)

-Блок линейного перемещения TRH HGH20CA (КНР)

Ось Z

-Винт ШВП 1610 С7 TBI-MOTION (Taiwan)

-Гайка ШВП 1610 С7 TBI-MOTION (Taiwan)

Ось X и Y

-Винт ШВП 2010 С7 TBI-MOTION (Taiwan)

-Гайка ШВП 2010 С7 TBI-MOTION (Taiwan)

Муфта мембранная (стальная мембрана) , размер 26*35 мм.

Комплект сервошагового двигателя ZDM с драйвером фланец 60мм 4 N*M, 1000PPR

Интерфейсная плата Inectra MSC-4US

Импульсный блок питания 24В 1А 25Вт MW

Тороидальный трансформатор 400ВТ 220/50В

Шпиндель 2,2кВт, 4-и подшипника, водяное охлаждение, цанга ER20 HQD

Частотный преобразователь HY 2,2 KW 220V

Цанги ER20 комплект 14 штук

Шланг ПВХ 5*8мм

Чиллер СW-3000 DN с дополнительным магнитным датчиком потока и системой E-Stop - защита шпинделя от перегрева, и запуска без охлаждающей жидкости .

Гибкий кабельный канал с внутренним размером 18*37мм. (полузакрытый)

Гибкий кабельный канал с внутренним размером 18*50мм. (полузакрытый)

Кабель экранированный SuperFlex TRVVP 4*0,3 мм.

Кабель экранированный SuperFlex TRVVP 4*0,75 мм.

Кабель сигнальный SuperFlex RVVT 3*0,2 мм.

Кабель экранированный SuperFlex GR TRVVP 6*0,2 мм.

Датчики индуктивные LJ12A3-4-Z/BX 6-36V

Полиуретановые опоры D-100 мм (4-е шт.)

Драйвер для управления дополнительной осью + установка + разъём

Ось вращения

Собранная электрическая часть станка + шкаф управления (настройка+ тесты + поверка)

Станина станка (собранная механическая часть станка + настройка геометрических параметров) 1260 MA

Увеличение клиренса портала до 200 мм и хода по оси Z до 225мм

Зона торцевой обработки (1200х200х200мм)

Установка увеличенных ребер жесткости портала станка

Установка модифицированного коллектора по оси Z для уменьшения общего габарита станка

Датчик Z-0 стандарт (датчик + установка + настройка)

Станок в топовой комплектации, собран из качественных комплектующих, все видео проверок геометрических параметров, работы всех систем станка, мы всегда предоставляем Заказчику.

Станок имеет свой номер. Техническая поддержка. Пост-гарантийное обслуживание.

Комплектующие как для обслуживания, так и для проведения ревизии и модернизации, всегда на складе.

Уважаемые гости нашего магазина ау.ру на комментарии из разряда он же "алюминиевый" всегда будем рады ответить:

Мы используем конструкционный профиль, полученный методом экструзии с последующей термической обработкой (произведено термическое упрочнение), профиль жесткий, крепкий, тяжелый (1м=10кг) отлично гасит вибрацию в отличии от стали (трубчатых, сварных, гнутных из стальных листов конструкции)

Станок собран из качественных комплектующих, все видео проверок геометрических параметров, работы всех систем станка, всегда предоставляем Заказчику.

Станок имеет свой номер. Техническая поддержка. Пост-гарантийное обслуживание.

Комплектующие как для обслуживания, так и для проведения ревизии и модернизации, всегда на складе.

Станок производителен, точен, износоустойчив (при своевременном проведении самых обычных ТО) пример на видео

Конструкция станка обладает высокой ремонтопригодностью, все продумано до мелочей!

При замене к примеру блоков линейного перемещения (к примеру самой нагруженной длинной оси рабочего поля) даже у неподготовленного пользователя уйдет не более 20 минут, мы старались сделать конструкцию, простой. понятной для обслуживания, а пользователя нашего оборудования еще более независимым! Блоки линейного перемещения Вы можете также приобрести у нас , по самой комфортной цене в регионе (а возможно и в РФ) как оригинальные, так и аналоги очень высокого качества!

Демонстрационное видео работы с цветными металлами

Если совсем коротко, то данный станок, с легкостью выведет ваш бизнес на новый уровень, как по качеству обработки (сможете легко вернуть заказчиков, которые ушли, мотивируя отказ от ваших услуг фрезеровки низким качеством поверхности) так и по производительности и продолжительности работы.

Так как данный станок изготавливается под заказ:

1) Вы вправе выбрать расположение кабельного канала

2) Вы вправе дополнить комплектацию станка различными опциями - к примеру зоной торцевой обработки!

Пример на видео:

или поворотной осью, и при этом установить ее в зону торцевой обработки!

Пример на видео:

или к примеру добавить в него максимально возможное количество опций - и получим на выходе вот такой шедевр (Masterpiece of CNC machine)

Каждый станок подлежит проверке и настройке - все видео (видео о проверке геометрических параметров + проверки работы всех систем) отправляем заказчику

небольшое видео для того, чтобы вы могли прочувствовать атмосферу нашего цеха и оценить наш подход к делу.

заказчик получает доступ к базе отборных 3D моделей различных изделий: икон, розеток, часов, прикладов, панно, нард, шкатулок, и различных сувениров и т.д. (размер базы изделий примерно 50 Гб.)

"Надо чугунный" с радостью ответим и проведем дискуссию! Мы производим высокоточные и жесткие Станки из чугуна (krsk.au.ru/19633940-chpu-cnc-cnc-frezernyj-stanok-s-chpu-dlja-chuguna-i-stali/) весьма производительные, но их основные задачи это обработка стали, чугуна, твердых сплавов, цветных металлов быстро и с высоким качеством и их стоимость немного выше (в 3-5 раз.)

"Ну не знаю, дорого" - для коллекции не дешево согласны с вами, но для работы весьма доступно, станок близкий по уровню качеству, точности и производительности, будет иметь примерно такую же стоимость за границей, (к примеру в Китае) но вам его необходимо привезти, оплатить таможенную пошлину, и вероятнее всего вы не сможете получить ни гарантии ни поддержки. а если она и будет, то с долгим переводом с китайского на технический английский + с технического английского на русский! Поймите нас правильно - если бы были варианты хороших станков с хорошо продуманной конструкцией, чтобы их можно было завозить, и продавать, быть уверенным в их работоспособности не теряя своей репутации - мы бы не стали разрабатывать свою конструкцию, создавать команду и на протяжении более 10 лет дорабатывать ее, чтобы она была проста в обслуживании и ревизии, и не была одноразовой как многие станки в данной ценовой категории. За то время пока мы производим фрезерные станки о нас появилось очень много информации, в определенных кругах, да и в сети вы легко сможете ее найти!

Станок производителен, точен, износоустойчив (при своевременном проведении самых обычных ТО) пример на видео

Если совсем коротко то данный станок, с легкостью выведет ваш бизнес на новый уровень, как по качеству обработки (сможете легко вернуть заказчиков которые ушли мотивируя отказ от ваших услуг фрезеровки низким качеством поверхности) так и по производительности и продолжительности работы.
