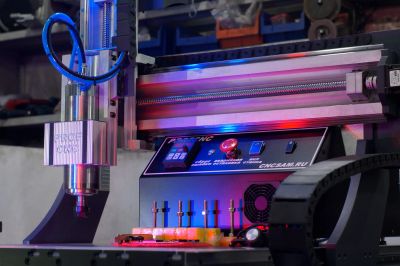

ЧПУ! CNC! Универсальный фрезерный станок с ЧПУ 400х300х200мм ProfCNC серии Maestro (Profcnc 4030 MA Medium)

Фрезерный станок с ЧПУ PROFCNC 4030 MEDIUM 3US!

ТОЧНЫЙ, ЖЕСТКИЙ, ПРОИЗВОДИТЕЛЬНЫЙ, КОМПАКТНЫЙ, ДОЛГОВЕЧНЫЙ!

Квинтэссенция качества, надежность в форме станка, Вы в поисках рабочего многофункционального инструмента в свою мастерскую - мы поздравляем Вас, Вы его нашли!

Мы понимаем что время в нынешнее время на вес золота: для тех кому просто некогда читать

Коротко:

1) Точный: повторяемость в диапазоне от 0.01 до 0.05мм на 300мм хода, (и это условная погрешность механической части, ее может и не быть, она может быть на уровне 0.01мм.)

2) Жесткий: станок позволит вам обработать различные материалы, от цветных металлов и их сплавов до стали и чугуна на щадящих режимах. (Изначально разрабатывался для обработки цветных металлов и сплавов на их основе) Для древесины и ее различных сортов - огромный потенциал и запас жесткости, качество и скорость обработки еще ни кого не оставляло равнодушным.

3) Производительность - станок очень производителен как на коротких, так и на длинных циклах обработки, он прост в эксплуатации и обслуживании, при проведении стандартного обслуживания, станок на долгое время сохранит свою производительность! (наши станки выбирают не только для серийного производства и оказания услуг фрезеровки, но и для прототипирования и хобби!)

4) Компактный: станок при размере рабочего поля 400х300х200мм имеет габариты 700 х 650 х 800мм и вес в диапазоне от 105 до 165 кг в зависимости от комплектации, допустимая компактность, позволяет комфортно эксплуатировать оборудование и не создает проблем при его транспортировке и расположении в Вашей мастерской, цеху или лаборатории!

5) Долговечный: станки нашего производства уже давно получили признание среди многих технических специалистов, операторов, начинающих пользователей, энтузиастов, руководителей лабораторий прототипирования. За последние 12 лет ни один станок не выбыл из эксплуатации.

Станки данной серии востребованы среди многих специалистов, и этому есть причины!

1) Все базовые поверхности для установки системы линейного перемещения подготовлены!

2) Используются самые лучшие комплектующие с лучшим соотношением цена/качество - не забывая про доступность на рынке РФ

3) В конструкции наших станков вы увидите проверенные временем стабильные и практичные технологические решения.

Качественные материалы станины станка - тяжелый конструкционный профиль из термически упрочненного сплава алюминия.

Качественные закаленные метизы высокой прочности!

Только качественная проводка к правильно установленном гибком кабельном канале.

Только качественные комплектующие, от муфт и до системы линейного перемещения!

Конструкция станка позволяет даже начинающему пользователю, легко провести ТО (чистку и смазку узлов станка при необходимости, а также легко заменить элементы системы линейного перемещения (блоки линейного перемещения) без повторной настройки геометрических параметров!

Универсальный фрезерный станок c ЧПУ, позволяет производить точную и тонкую обработку следующих материалов:

1) Цветные металлы и сплавы на их основе;

2) Древесина различных пород; кость.

3) Карбон, стеклопластик, искусственный камень, литьевой мрамор.

4) Акрил и другие пластики;

5) Ювелирный воск.

Фрезерный станок с ЧПУ Maestro универсальный 400х300х200мм позволит производить гравировку и фрезеровку в щадящих режимах следующих материалов:

1) Сталь (различные сорта)

2) Чугун (серый чугун, модифицированный, ковкий)

3) Камень (гранит, змеевик, мрамор и т.д.)

Возможна обработка данных материалов методом фрезерования, на малых подачах, с точным подбором режима обработки, и подачей любого вида СОЖ в зону реза. (в режиме гравировки)

Какие бы цели Вы не ставили, станок серии «MAESTRO» позволит добиваться высокого качества обрабатываемых поверхностей детали.

Комплектация станка серии MAESTRO MEDIUM – позволит вам уверенно производить качественную обработку различных материалов имея при этом очень высокую производительность и высокую стабильность. Выбирая данную комплектацию, заказчик получает основательно продуманную технологичную, жесткую, точную настроенную механическую часть, в сборе с настроенной электрической частью профессионального уровня, позволяющей значительно ускорить процесс обработки (по нашей классификации производительности, у фирм аналогов данный комплект может ассоциироваться с топовыми комплектациями). Данная электрическая часть позволит точно и уверенно обрабатывать заготовки из различных материалов на скорости до 8000мм/мин и ускорении до 1000мм/сек2 не более 6 часов без остановки, возможны и большие циклы продолжительности работы, до 12-15* часов, но необходимо следить за температурой двигателей, регулярно проводить ТО, и снизить ускорения до уровня 500мм/cек2) подходит как для начинающих пользователей, так и для профессионалов, понимающих поставленные перед станком задачи. Идеально подходит для специалистов, оказывающих услуги фрезеровки, а также производственникам, которым необходима долговременная производительность вкупе с высокой стабильностью и точностью. Данная комплектация может быть модернизирована в дальнейшем, с помощью установки более мощных двигателей, или серво-шаговых двигателей, иной, более производительной интерфейсной платы, возможности станка могут быть легко расширены с помощью дополнительного оснащения.

Механическая часть станка с ЧПУ портального типа серии Maestro.

Все несущие узлы конструкции изготовлены из термически упрочненного конструкционного профиля сечением 130 х 50 мм (Станина станка, портал станка-модуль перемещения по оси Y, модуль перемещения по оси Z, крепление шпинделя, стандартные ребра жесткости стоек портала выполнены из термически упрочненного алюминиевого сплава, вес 1-ого погонного метра термически упрочненного профиля равен 10 кг.

Крепление несущих нагрузку узлов происходит через специальные закладные стальные гайки (крепление ребер жесткости, и портала к стойкам станка, крепление профильных линейных направляющих через закладные стальные гайки)

Для сборки механической части станка, ответственных механических узлов и соединений мы используем только разъемные соединения – соединения, разборка которых происходит без нарушения целостности составных частей изделия. В нашем случае используется резьбовое соединение – соединение двух деталей с помощью резьбы, в котором одна из деталей имеет наружную резьбу, а другая – внутреннюю. Для крепления мы используем метизы (гайки и болты) класса прочности 8.8, 10.8, 12.9.

В состав фрезерного станка с ЧПУ PROFCNC 4030 MA MEDIUM (400х300) входят следующие комплектующие:

Ось Z

-Профильные линейные направляющие TRH HGR15 (КНР)

-Блок линейного перемещения TRH HGH15CA (КНР)

Ось X и Y

-Профильные линейные направляющие TRH HGR20 (КНР)

-Блок линейного перемещения TRH HGH20CA (КНР)

Ось Z

-Винт ШВП 1610 С7 TBI-MOTION (Taiwan)

-Гайка ШВП 1610 С7 TBI-MOTION (Taiwan)

Ось X и Y

-Винт ШВП 2010 С7 TBI-MOTION (Taiwan)

-Гайка ШВП 2010 С7 TBI-MOTION (Taiwan)

-Муфта (сталь + алюминиевый сплав. Мембранная или сильфонная на выбор) , размер 26*35 мм.

-Шаговый двигатель NEMA23 57мм 3,1N*m 4,4А

-Драйверы DMA860H

-Интерфейсная плата Inectra MSC-3US

-Импульсный блок питания 24В 1А 25Вт MW

Тороидальный трансформатор 400ВТ 220/50В

-Шпиндель 1,5кВт, 4-е подшипника, жидкостное охлаждение, цанга ER16

-Частотный преобразователь VFD015M21A 1.5KW

-Цанги ER16 комплект 11 штук

-Шланг ПВХ 5*8мм

-Помпа погружного типа 75Вт (охлаждение шпинделя)

-Гибкий кабельный канал с внутренним размером 18*25мм. (полузакрытый)

-Гибкий кабельный канал с внутренним размером 18*37мм. (полузакрытый)

-Кабель экранированный SuperFlex TRVVP 4*0,3 мм.

-Кабель экранированный SuperFlex TRVVP 4*0,75 мм.

-Кабель сигнальный SuperFlex RVVT 3*0,2 мм.

-Датчики индуктивные LJ12A3-4-Z/BX 6-36V

-Полиуретановые опоры D-60 мм (4-е шт.)

-Собранная электрическая часть станка + шкаф управления (настройка+ тесты + поверка) Станина станка (собранная механическая часть станка + настройка геометрических параметров) 4030 MA

-Увеличение клиренса портала до 200 мм и хода по оси Z до 215мм

-Установка увеличенных ребер жесткости портала станка

-Установка модифицированного коллектора по оси Z для уменьшения общего габарита станка Датчик Z-0 стандарт (датчик + установка + настройка)

Станок собран из качественных комплектующих, все видео проверок геометрических параметров, работы всех систем станка, всегда предоставляем Заказчику.

Станок имеет свой номер. Техническая поддержка. Пост-гарантийное обслуживание.

Комплектующие как для обслуживания, так и для проведения ревизии и модернизации, всегда на складе.

Мы используем конструкционный профиль, полученный методом экструзии с последующей термической обработкой (произведено термическое упрочнение), профиль жесткий, крепкий, тяжелый (1м=10кг) имеет более высокие виброгасящие свойста в отличии от стали (трубчатых, сварных, "гнутых" из стальных листов конструкции)

Станок производителен, точен, износоустойчив (при своевременном проведении самых обычных ТО) пример на видео

Станок как и все в нашем мире подвержен износу, и когда он наступит (обычно через 2-3 года интенсивной работы изнашиваются блоки линейного перемещения длинной оси станка, они всегда в наличии по самым комфортным в регионе ценам, замена этих блоков происходит за 10-15 минут у неподготовленного пользователя) , вы легко сможете произвести его ревизию и модернизацию, конструкция продумана до мелочей, обладает высокой ремонтопригодностью.

Демонстрационное видео работы с цветными металлами

Если совсем коротко то данный станок , с легкостью выведет ваш бизнес на новый уровень, как по качеству обработки (сможете легко вернуть заказчиков которые ушли мотивируя отказ от ваших услуг фрезеровки низким качеством поверхности) так и по производительности и продолжительности работы.

Так как данный станок изготавливается под заказ :

1) Вы вправе выбрать расположение кабельного канала, для того чтобы удобно расположить станок в своей мастерской, цеху или лаборатории.

2) Вы вправе дополнить комплектацию станка различными опциями - к примеру зоной торцевой обработки !

Пример на видео:

или поворотной осью, и при этом установить ее в зону торцевой обработки!

Пример на видео:

Каждый станок подлежит проверке и настройке - все видео (видео о проверке геометрических параметров + проверки работы всех систем) отправляем заказчику

заказчик получает доступ к базе отборных 3D моделей различных изделий: икон, розеток, часов, прикладов, панно, нард, шкатулок, и различных сувениров и т.д. (размер базы изделий примерно 50 Гб.)
