Плата заряда NiCd/NiMH аккумуляторов 1S-8S
Описание
Характеристики, параметры плата заряда NiCd/NiMH аккумуляторов 1S-8S :

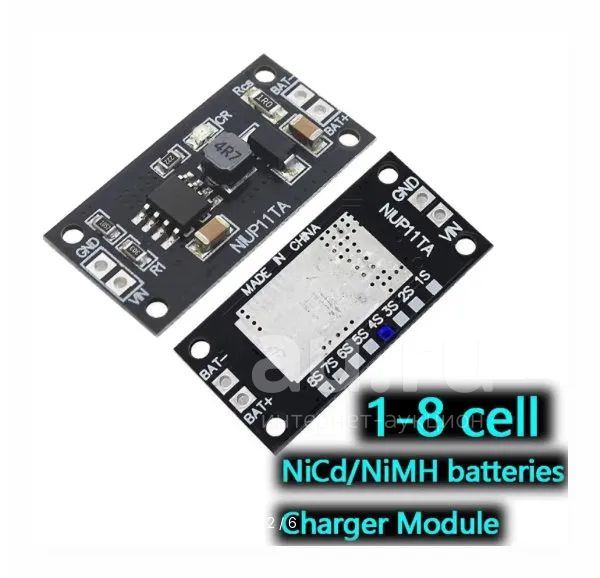

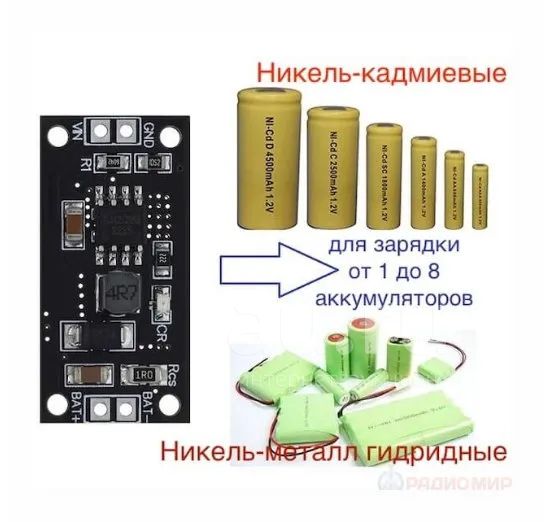

плата для заряда NiCd/NiMH аккумуляторов 1-8 элементов, на чипе CJC5288.
Питание модуля 5V, зарядный ток 130-240 mA
заводская конфигурация 2S
Резистор у вывода GND для 1 аккумулятора должен отсутствовать, а для 2-8 аккумуляторов должет быть 10K5
Резистор Rcs (1-10 Ом) определяет ток заряда. Rsc в1 Ом дает зарядный ток 130mA,
Количество последовательно-соединенных элементов для заряда устанавливается номиналом резистора R1. Изначально плата сконфигурирована для 2х последовательно-соединенных элементов, т.е. R1=10 kΩ.
Ток заряда можно изменять значением резистора Rcs, это значение может быть в пределах 1-10 Ω. Чем больше сопротивление, тем меньше ток заряда. В исходной конфигурации Rcs=1 Ω
Особенности:
- Вход напряжение: DC 4,5 V-5,5 V (рекомендуем DC 5V)
- Напряжение при зарядке: около 2,7 V-3,4 V
- Ток зарядки около: 230mA-240mA
