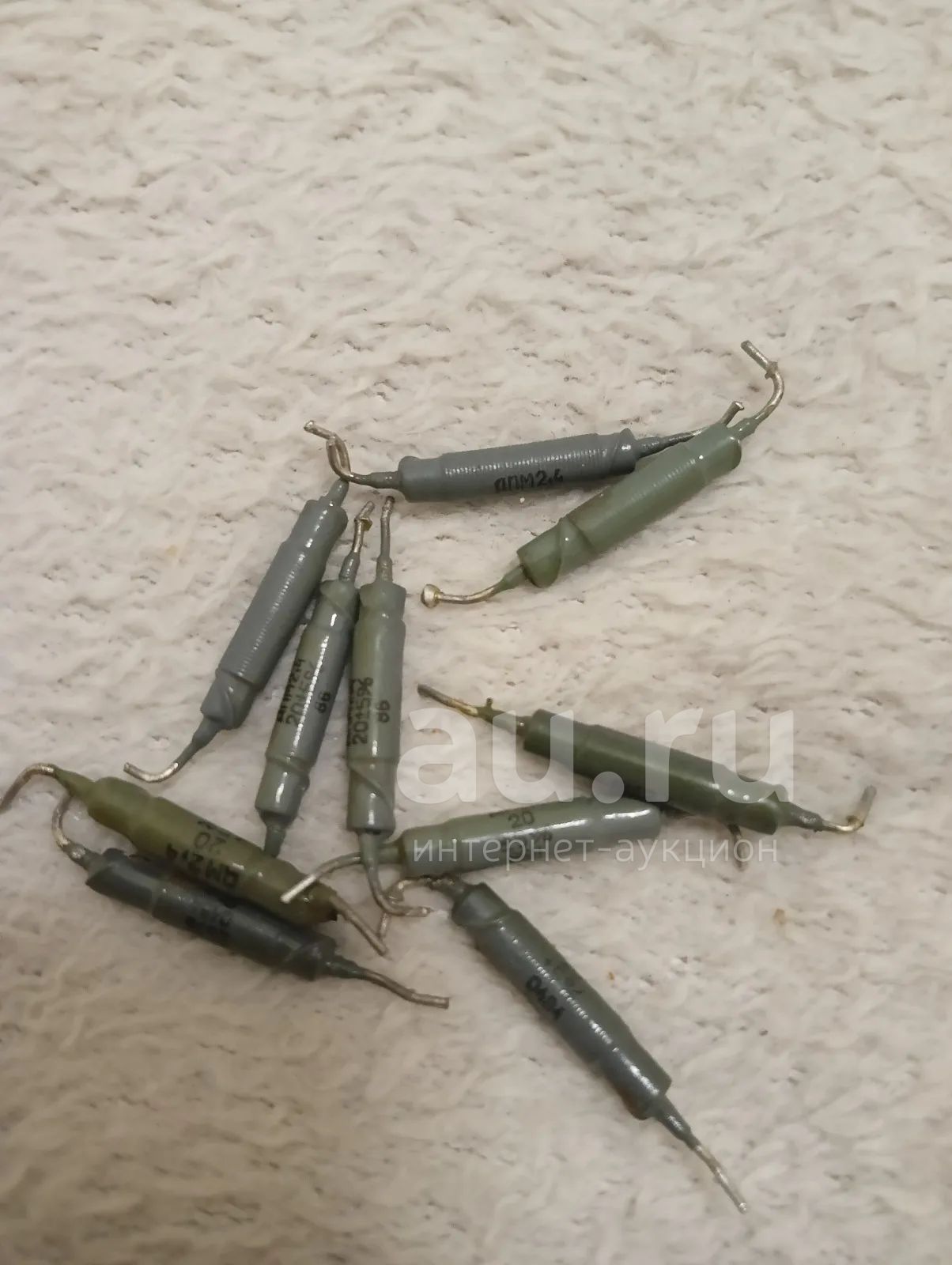

Дроссель ДМ2.4-20 высокочастотный термостойкий малогабаритный модернизированный постоянной индуктивности с ферритовым сердечником.

Дроссель ДМ2.4-20 высокочастотный термостойкий малогабаритный модернизированный постоянной индуктивности с ферритовым сердечником.

Предназначен для работы в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения, бытовой технике, а также в составе помехоподавляющих фильтров.

Дроссели высокочастотные постоянной индуктивности типа ДМ выпускаются в 162 типономиналах и 3-х типоразмерах.

Изготавливаются во всеклиматическом исполнении «В» по ГОСТ В 20.39.404-81.

Высокочастотные дроссели типа ДМ допускают эксплуатацию при температуре окружающей среды от -60 до +100 °С и относительной влажности воздуха 98 % при температуре +35 °С.

Расшифровка маркировки высокочастотного дросселя: ДМ2.4-20 ДМ - сокращённое обозначение типа дросселя: Д - дроссель, М - модернизированный. 2.4 - число, определяющее максимальную силу тока в амперах (А); 20 - цифра, указывающая на номинальную индуктивность в микрогенри (мкГн). Основные технические и эксплуатационные характеристики дросселей высокочастотных типа ДМ:

● Индуктивность при номинальном токе ...... от 1 до 500 мкГн;

● Сила тока ...... от 0,1 до 3 А;

● Добротность ...... от 2 до 100 ед;

● Допускаемые отклонения индуктивности ...... ±5; ±10 %;

● Работа в области частот до 35 МГц при температуре ...... -60...+100 °С;

● Относительная влажность при температуре +35 °С ...... 98 %;

● Климатическое исполнение ...... всеклиматическое;

● Минимальная наработка ...... 5000 час;

● Срок сохраняемости ...... 15 лет;

● Диаметр дросселя ...... от 3,6 до 5,1 мм;

● Длина ...... от 12 до 21,5 мм;

● Длина с выводами ...... от 62 до 72 мм;

● Масса дросселя ...... от 0,7 до 2,0 г.
