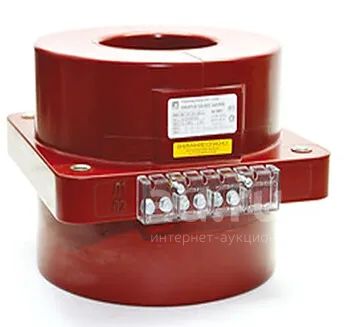

Трансформатор тока ТШЛ-НТЗ-10-11А-0.5Fs10/10Р15/10Р15-10/30/30-2000/1 40кА УХЛ2

Шинный измерительный трансформатор тока внутренней установки с классом напряжения 10 кВ. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения. Изготавливается в 2-х исполнениях, отличающихся габаритными размерами и диапазоном первичных токов.

Шинные трансформаторы тока предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), в другие электроустановки и являются комплектующими изделиями.

Трансформаторы обеспечивают передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначены для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.

Номинальное напряжение, кВ: 10

Наибольшее рабочее напряжение, кВ: 12

Номинальный вторичный ток, А: 1

Номинальная частота, Гц: 50

Номинальный коэффициент безопасности приборов КБном (Fs) вторичной обмотки для измерений, не более: 10, (рекомендуемые значения – 5; 10)

Испытательное напряжение:

- одноминутное промышленной частоты, для уровня изоляции «а», кВ: 28

для уровня изоляции «б», кВ: 42

- грозового импульса (полный импульс), кВ: 75

Исполнение трансформатора: 11

Номинальный первичный ток, А: 600-3000

Число вторичных обмоток (число выводов), не более*: 5(10)

Варианты расположения вторичных выводов: А, С

Номинальный первичный ток, А: 600 - 3000

Трехсекундный ток термической стойкости, кА: 40
