тестер микросхем 565ру5, 565ру7, 4164, 41256

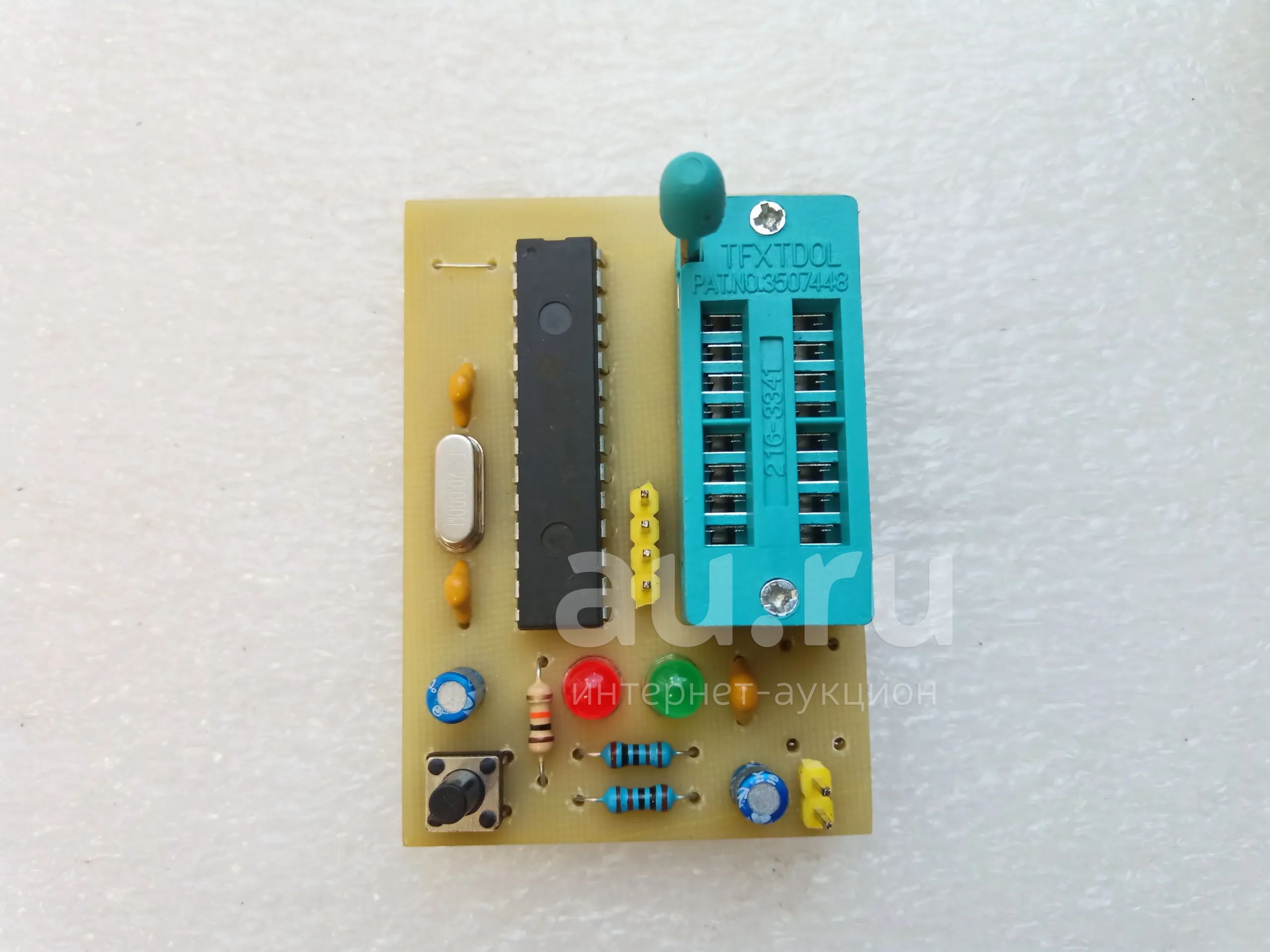

простой тестер микросхем КР565РУ5 , КР565РУ7 , 4164 , 41256

позволяет быстро отбраковать полностью неисправные микросхемы, полный тест нужно проводить уже в компьютере.

Время одного прохода W/R:

4164, ру5 - примерно 4 сек.

41256, ру7 - примерно 16 сек

для тех кто никуда не торопится

Желающие тестировать быстро могут приобрести другие тестеры с дисплеем и прочими плюшками, но кто знает что он тестирует лучше.

Плюсы: простота, портативность (можно взять с собой на рынок или магазин)

Можно наблюдать ход процесса на ПК посредством TTL адаптера (на фото) - возможность просматривать по какому адресу произошел сбой, возможность выбора типа микросхемы вручную, возможность выбирать тип теста (паттерны, бегущая единица), отладочная информация. Скорость 9600, 8N1

Простейший тест (заполнение ячеек собственным индексом). Тест бесконечный. Если на каком-то этапе обнаружена ошибка - загорается красный светодиод. Зеленый светодиод горит - идет запись в ячейки. Не горит - идет чтение из ячеек и сравнение с эталоном. При включении мигает 4 раза обоими светодиодами - идет автоопределения типа микросхемы.

микроконтроллер PIC16F73

Описание и схема от автора есть на zx-pk https://zx-pk.ru/threads/24017-tester-pamyati-565ru5-565ru7-537ru10-i-dr.html
