xy-cd60 цифровой контроллер зарядки разрядки акккумуляторов

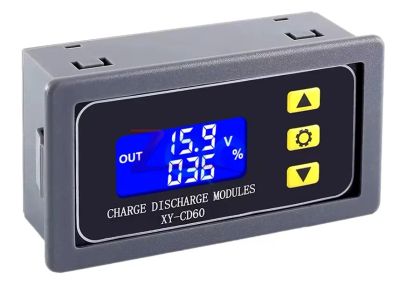

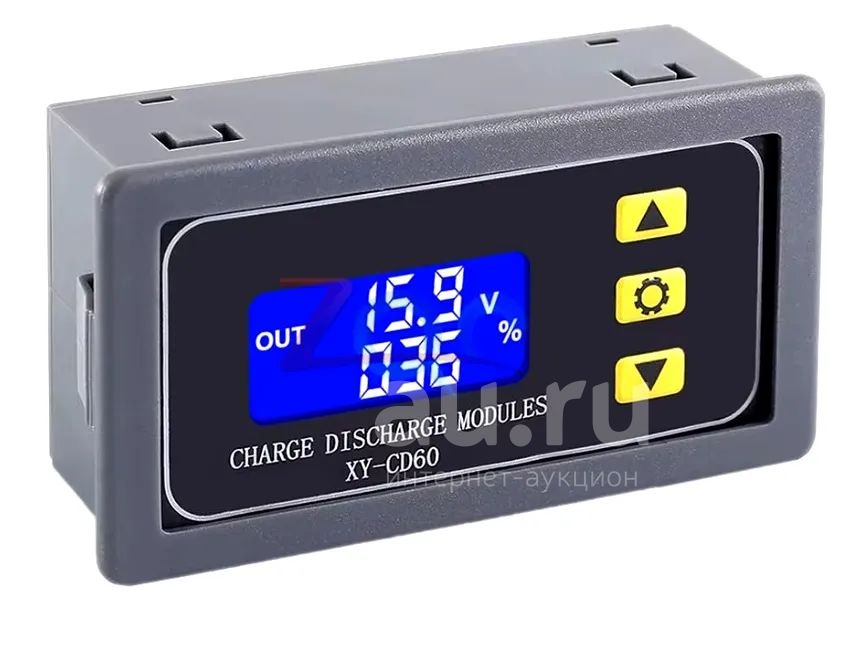

XY-CD60 Цифровой Контроллер таймера зарядки DC 6 -60 В литий-свинцово-кислотный аккумулятор Зарядка/разрядка Защитный модуль контроллера

Описание:

Этот продукт представляет собой модуль контроллера заряда и разряда аккумулятора. Его можно использовать для литиево-свинцово-кислотных аккумуляторов постоянного тока 6 -60 В.

Особенность:

Многофункциональный тестовый прибор

Двойной режим работы

Поддержка защиты зарядки

Поддержка защиты от разряда

Поддержка установки времени зарядки/разрядки

Параметры автоматического обнаружения

Дисплей HD LCD

Дисплей Мульти-параметра

Поддержка режима энергосбережения

Поддерживает автоматическое обнаружение батареи

Удобный внешний корпус

Параметр:

Название продукта: контроллер зарядки/разрядки литиевой батареи

Модель: XY-CD60

Рабочее напряжение: 6 -60 В постоянного тока

Предотвратить чрезмерную зарядку

Предотвратить чрезмерную разрядку

Отображение напряжения батареи, процента и времени работы.

Контроль времени зарядки: 00:00 -99:59 часов

Контроль времени разряда: 00:00 -99:59 часов

Задержка: 0 -999 секунд

Рабочая температура: -40 -85

Влажность работы: 0% -95% относительной влажности

Размер: 79*43*27 мм

Функция:

Модуль поддерживает 2 режима работы: Управление зарядкой P-1 и управление разрядкой P-2.

Управление зарядкой P-1:

Этот режим используется для управления зарядкой, чтобы предотвратить перезарядку. Символ дисплея IN указывает режим зарядки.

Управление разрядкой P-2:

Этот режим используется для управления разрядкой аккумулятора, чтобы предотвратить чрезмерную разрядку аккумулятора и задержать срок службы аккумулятора. Символ дисплея OUT указывает режим разряда.

Процент напряжения батареи:

Это значение, полученное из напряжения батареи V, значения нижнего предела напряжения ВНИЗ и значения верхнего предела напряжения ВВЕРХ.

Формула расчета: V/(ВВЕРХ-ВНИЗ).

Автоматическая проверка параметров: на экране будет отображаться и мигать ERR, если нижнее предельное значение напряжения ВНИЗ больше, чем Верхнее предельное значение напряжения ВВЕРХ.

[Управление зарядкой P-1 Режим]

Входной терминал подключает зарядное устройство постоянного тока 6-60 В, которое используется для аккумулятора.

Выходной терминал подключает 1 шт. Батареи постоянного тока 6 -60 В. Он будет отображать 0,00 В и nbE, если аккумулятор не соответствует требованиям.

Выход включается, и входное зарядное устройство начинает заряжать аккумулятор, если напряжение аккумулятора меньше нижнего предельного значения напряжения ВНИЗ.

Выход выключится, и входное зарядное устройство перестанет заряжать аккумулятор, если напряжение аккумулятора превышает Верхнее предельное значение напряжения ВВЕРХ.

Символ IN будет мигать во время зарядки.

Поддержка установленного параметра:

Значение верхнего предела напряжения ВВЕРХ: максимальное напряжение батареи. Прекратите зарядку аккумулятора, если он превышает это значение. Это также значение напряжения защиты от перезарядки.

Нижнее предельное значение напряжения ВНИЗ: допустимое минимальное напряжение батареи. Начните заряжать аккумулятор, когда напряжение аккумулятора ниже этого значения.

Время зарядки OP:

Установите время зарядки аккумулятора.

Включите функцию контроля времени зарядки, когда значение параметра OP превышает 00:00. Минимальное установленное значение времени 1 минута.

Выключите управление OP, если установлено 00:00.

Запустите таймер при включении выхода, чтобы начать зарядку.

Модуль отключает выход, чтобы завершить процесс зарядки по завершении отсчета времени.

Модуль автоматически отключает функцию контроля времени зарядки, если напряжение аккумулятора меньше нижнего предельного значения напряжения и мигает H:ER, что означает необоснованную настройку временного параметра. Это означает недостаточную зарядку и необходимость продолжения зарядки аккумулятора. Нажмите любую клавишу, чтобы перестать мигать.

Записывайте и отображайте время зарядки, если отключено время зарядки OP при коротком нажатии кнопки SET. Четкое время при следующей зарядке или выходе из интерфейса отображения времени зарядки.

Включите время задержки DOP: установите интервал задержки между первой и второй зарядкой. Диапазон времени составляет 0 -999 секунд.

[Управление разрядкой P-2 Режим]

Входной терминал для подключения 1 шт. Батареи постоянного тока 6 -60 В.

Выходной терминал подключает подходящую нагрузку. Обратите внимание, что выходное напряжение такое же, как у аккумулятора.

Выход включается, и батарея начинает разряжаться, если напряжение батареи больше, чем Верхнее предельное значение напряжения ВВЕРХ.

Выход выключится, и батарея перестанет разряжаться, если напряжение батареи меньше, чем нижнее предельное значение напряжения.

Символ OUT будет мигать при разрядке.

Поддержка установленного параметра:

Значение верхнего предельного напряжения ВВЕРХ: пороговые значения для разрядки аккумулятора.

Нижнее предельное значение напряжения вниз: допустимое минимальное напряжение батареи.

Прекратите разрядку, когда напряжение аккумулятора ниже этого значения.

Это также значение напряжения защиты от переразряда.

Время разрядки OP:

Установите время разряда батареи.

Включите функцию контроля времени разряда, когда значение параметра OP превышает 00:00. Минимальное установленное значение времени 1 минута.

Выключите управление OP, если установлено 00:00.

Запустите таймер при включении выхода, чтобы начать разрядку.

Модуль отключает выход, чтобы завершить процесс разрядки по завершении отсчета времени.

Модуль автоматически отключает функцию контроля времени разряда, если напряжение батареи превышает Верхнее предельное значение напряжения, и мигает H:ER, что означает необоснованную настройку временного параметра. Нажмите любую клавишу, чтобы перестать мигать.

Записывайте и отображайте время разряда, если отключено время разряда OP при коротком нажатии кнопки SET. Четкое время, если при следующей разрядке или выходе интерфейс отображения времени разрядки.

Включите время задержки DOP: установите интервал задержки между первой и второй разрядкой.

Диапазон времени составляет 0 -999 секунд.

Включение разряда Время принудительного запуска FOP:

Эта функция используется для предотвращения мгновенного запуска устройства и снижения напряжения аккумулятора, так что оно ниже нижнего предельного значения напряжения, что приводит к автоматическому отключению модуля выхода и невозможности правильной разрядки аккумулятора.

Модуль снова проверит напряжение батареи, если включена функция времени принудительного запуска при разрядке.

Описание кнопки:

Длительное нажатие означает, что необходимо удерживать нажатием более 5 секунд.

[Кнопка ВВЕРХ]

Короткое нажатие для переключения отображения времени зарядки/разрядки и процента напряжения аккумулятора.

Нажмите и удерживайте, чтобы переключить режим работы. IN-режим зарядки, а OUT-режим разрядки.

Короткое/Длительное нажатие для увеличения значения параметра в режиме установки параметров.

[Кнопка ВНИЗ]

Короткое нажатие для включения/выключения выхода.

Нажмите и удерживайте, чтобы включить/выключить состояние дисплея L-P (режим энергосбережения): ВКЛ: включить режим энергосбережения. Экран дисплея выключится через 5-10 минут. Нажмите любую кнопку, чтобы возобновить отображение.

ВЫКЛ: Выключите режим энергосбережения. Экран дисплея будет горить все время.

Короткое/Длительное нажатие для уменьшения значения параметра в режиме установки параметров.

[Кнопка SET]

Короткое нажатие для автоматического переключения/запроса параметров отображения UP/DOWN/OP/DOP в режиме зарядки и UP/DOWN/OP/DOP/FOP в режиме разрядки в нормальном интерфейсе дисплея. Короткое нажатие для переключения выбора параметра, установленного в режиме набора параметров.

Нажмите и удерживайте, чтобы войти в режим установки параметров.

Удерживайте нажатой около 5 секунд, чтобы сохранить значения параметров.

Используйте шаги:

Подключите правое входное напряжение к VIN + и VIN-.

Нажмите и удерживайте кнопку SET, чтобы выбрать режим работы.

Кратковременно нажмите кнопку SET для переключения параметров.

Короткое/Длительное нажатие ВВЕРХ/ВНИЗ для увеличения/уменьшения значения параметра.

Удерживайте нажатой около 5 секунд, чтобы сохранить значения параметров.

Удалите вход и Подключите нагрузку.

Подключите правое входное напряжение к VIN + и VIN-снова.

Применение:

Тестер нагрузки

Тестер цепи

Тестер разряда аккумулятора

Осмотр заводского оборудования

Обычный Тестер нагрузки

Тестер старения электропитания

Вспомогательное измерительное зарядное устройство

Возможность выходного тока

Зарядное устройство

Примечание:

Клемма нагрузки не может короткого замыкания.

Это контроллер зарядки/разрядки, но не зарядное устройство!

Его нельзя использовать как зарядное устройство!

Пожалуйста, прочтите Руководство по использованию и описание перед использованием.

Часто задаваемые вопросы:

В: Каков диапазон управляющего напряжения? Какой применимый диапазон батарей?

A: Диапазон управляющего напряжения составляет 6-60 В постоянного тока. Но максимальное напряжение аккумулятора составляет 48 В. Потому что напряжение батареи 48 В составляет 60 В после полной зарядки.

В: Почему реле автоматически включается и выключается непрерывно после включения и мигания?

О: Это связано с тем, что ваш зарядный ток слишком велик или емкость аккумулятора слишком мала, что приводит к тому, что напряжение аккумулятора сразу превышает значение нижнего предельного напряжения «ВНИЗ», а затем реле выключится. Но напряжение быстро падает до нижнего предельного напряжения «ВНИЗ» после выключения реле, а затем начинает зарядку. Цикл и цикл. На этом этапе вам нужно уменьшить зарядный ток. Обычно зарядный ток составляет 10-15% от емкости аккумулятора. Например, если емкость аккумулятора составляет 20 Ач, зарядный ток составляет 2-3 А. Обратите внимание, что сильноточная зарядка может привести к нагреву, старению, выпуклости или даже взрыву аккумулятора.

Q: Какой метод управления?

A: Это контроль напряжения. Например: нижнее предельное напряжение «ВНИЗ» установлено на 12,0 В. Верхнее предельное напряжение «ВВЕРХ» установлено на 14,5 В. Он закроет выход, когда напряжение будет заряжено до 14,5 В. Реле включится и начнет заряжаться при понижении напряжения до 12,0 В.

В: Можно ли его автоматически переключать?

A: Да, может. Режим контроля напряжения контролирует только выключение и включение.

В: Может ли он ограничить ток?

A: Он не может ограничивать ток, зарядный ток полностью зависит от вашего зарядного устройства.

В: Могу ли я зарядить аккумулятор 24 В, введя 12 В? Или зарядите аккумулятор 12 В, введя 48 В?

A: Это простой контроллер напряжения только для ВКЛ/ВЫКЛ. Он не может изменить выходное напряжение. Итак, какое зарядное устройство вы должны подготовить для зарядки аккумулятора!

Комплектация:

1 * контроллер зарядки/разрядки литиевой батареи
