Стабилитрон КС113А

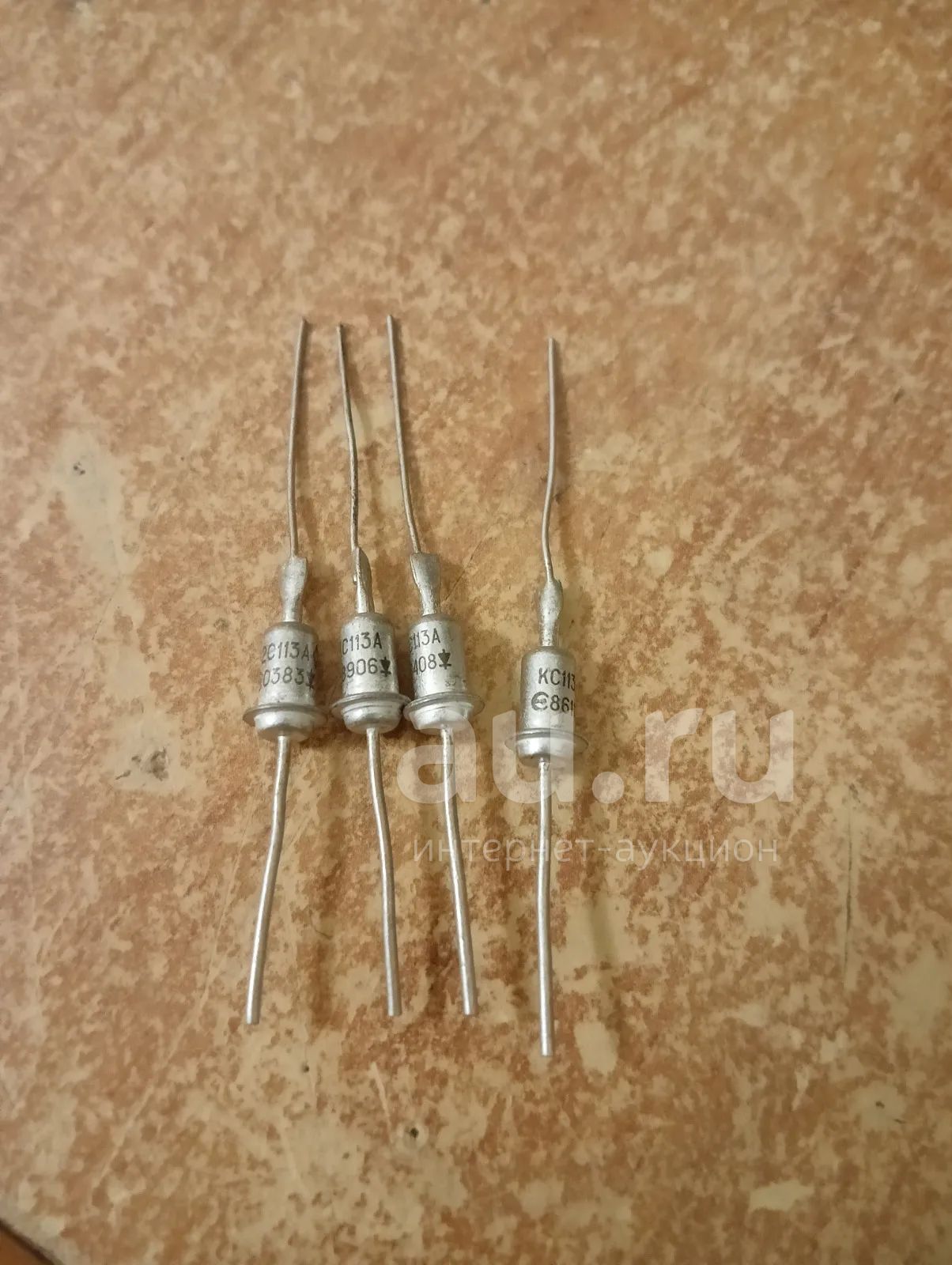

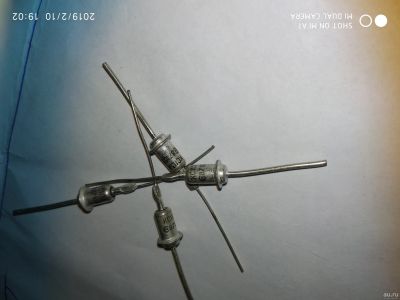

КС113А в наличии 4 шт. Цена за штуку.

Стабисторы КС113А кремниевые, диффузионно-сплавные, малой мощности. Предназначены для применения в стабилизаторах напряжения и в качестве термокомпенсирующих элементов. Используются для работы в различных радиотехнических и электронных устройствах общего назначения. Выпускаются в металлостеклянном корпусе с гибкими выводами. Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе. Корпус стабистора в рабочем режиме служит положительным электродом (анодом). Тип корпуса КД-8, масса не более 1,0 г. Категория качества: «ОТК».

Технические условия:

- приемка «1» аА0.336.108ТУ. Импортный аналог: STB2, ZF3,3.

Основные технические параметры стабистора КС113А:

• Номинальное напряжение стабилизации: 1,3 В при Iст 10 мА;

• Разброс напряжения стабилизации: 1,17... 1,43 В;

• Температурный коэффициент напряжения стабилизации: -0,42 %/°С;

• Временная нестабильность напряжения стабилизации: ±3,5 %;

• Дифференциальное сопротивление: 15 Ом при Iст 7,5 мА;

• Максимально допустимый ток стабилизации: 100 мА;

• Максимально-допустимая рассеиваемая мощность: 0,18 Вт;

• Рабочий интервал температуры окружающей среды: -60... +125 °С.

Расшифровка маркировки стабистора: КС113А К - буква, обозначает исходный материал, из которого изготовлен стабистор и его категорию качества, где К - кремниевый стабистор категории качества «ОТК»; С - буква, определяющая группу или подкласс диодов, где С - стабилизаторы напряжения (стабилитроны, стабисторы); 1 - цифра, обозначающая функциональное назначение, где 1 - стабилитроны или стабисторы мощностью не более 0,3 Вт и номинальным напряжением стабилизации менее 10 В; 13 - цифра, указывающая на номинальное напряжение стабилизации - 1,3 В; А - буквы от А до Я Источник: https://eandc.ru/catalog/ks113a/ определяют последовательность разработки стабисторов. Источник: https://eandc.ru/catalog/ks113a/
