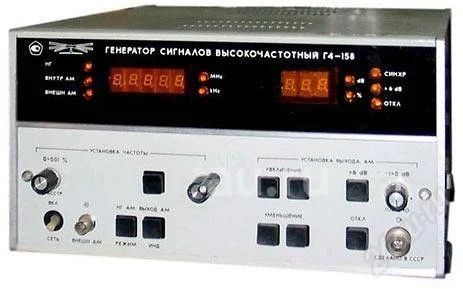

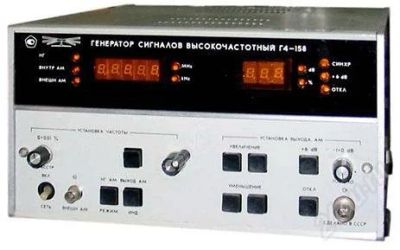

Продам генератор сигналов высокочастотный Г4-158
Продан по цене «Купить сейчас».
18 дек 2012 14:26
Этот лот уже не продается, но мы нашли для вас похожие
Продам генератор сигналов высокочастотный Г4-158
Текущая цена
2 000 руб.
Блиц-цена
2 000 руб.
Текущая цена
2 000 руб.
Победитель
1
Блиц-цена
2 000 руб.
Продан по Блиц-цене(18 дек 2012 14:26)
1 человек минимальное кол-во участников торгов
Описание
Состояние | Б/у |
10 кГц- 100 МГц, выход 2 В на 50 Ом, АМ, ДУ, масса 10,5 кг
Возможность дистанционного управления параметрами и режимами.
Высокая стабильность и точность (0,001 %) установки частоты.
Высокое качество параметров AM.
Возможность автоматизированного контроля основных технических характеристик.
Генератор Г4-158 предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры, работающей в режимах НГ и AM, включая радиовещательную аппаратуру и связную аппаратуру с ОБП.
Основные технические характеристики прибора Г4-158:ПараметрыЗначения
Частотные параметры
Диапазон0,01-130 МГц
Дискретность1 кГц (16-130 МГц), 0,1 кГц (1-16 МГц), 0,01кГц(100-1000КГц), 0,001 кГц (10-100 кГц)
Основная погрешность±10-3 %
Нестабильность за 15 минут после 1ч прогрева5*10-6
Выход
Предел10-7-2 В (50, 75 Ом
Погрешность установки ослабления аттенюатора±0,5 дБ (6...-59,9 дБВ), ±1 дБ (-60...-119,9 дБВ), ±1,5дБ(-120...-139,9 дБВ
Дополнительная погрешность на каждые 10 °С±0,2 дБ
Спектральная чистота
Гармонические составляющие-30 дБ (Uвых<1 В); —25 дБ(Uвых>1 В)
Негармонические составляющие-60 дБ
Паразитная девиация частоты в полосе 0,03-20 кГц2*10-6 fн + 5 Гц
Паразитная АМ в полосе 0,03-20 кГц0,01 %
Амплитудная модуляция
Диапазон модулирующих частот30 Гц-20 кГц (внешняя АМ)
Коэффициент АМ0-99 %
Основная погрешность КАМ±10 %
Коэффициент гармоник3 % (f<100 МГц), 5 % (f> 100 МГц)
Паразитная ЧМ1*10-6fн+60 Гц (КАМ = 30 %)
Частотная модуляция
Диапазон модулирующих частот30 Гц-60 кГц (fн>4 МГц), (0,03-0,02fн) кГц fн<4 МГц)
Основная погрешность установки девиации частоты±15 % delta (f)+10 Гц (Fм 0,09-60 кГц)
Паразитная АМ5 %
Диапазон частот: 0,01-100 МГц.
Пределы допускаемой основной погрешности установки частоты: ±0,001 %.
Пределы допускаемой основной погрешности установки выходного напряжения (на выходе аттенюатора):
±0,5 дБ (до 50 МГц);
±1 дБ (свыше 50 МГц).
Пределы допускаемой основной погрешности ослабления аттенюатора:
±0,5 дБ (до 59 дБ);
±1 дБ (свыше 59 дБ).
Пределы установки коэффициента AM: 0-99 %.
Диапазон модулирующих частот: 30 Гц-20 кГц.
Коэффициент гармоник огибающей АМ-сигнала: 1-3 %.
Гармонические составляющие —30 дБ.
Потребляемая мощность: 60 В*А.
Заменяет: Г4-93, Г4-106, Г4-102А, Г4-132, Г4-132А
Рекомендуемая замена: Г4-165, Г4-158А
Аналог: HP 8647A
Масса: 10,5 кг.
Габариты: 304х120х308 мм.
Возможность дистанционного управления параметрами и режимами.
Высокая стабильность и точность (0,001 %) установки частоты.
Высокое качество параметров AM.
Возможность автоматизированного контроля основных технических характеристик.
Генератор Г4-158 предназначен для регулировки, настройки и испытаний различной радиотехнической аппаратуры, работающей в режимах НГ и AM, включая радиовещательную аппаратуру и связную аппаратуру с ОБП.
Основные технические характеристики прибора Г4-158:ПараметрыЗначения
Частотные параметры
Диапазон0,01-130 МГц
Дискретность1 кГц (16-130 МГц), 0,1 кГц (1-16 МГц), 0,01кГц(100-1000КГц), 0,001 кГц (10-100 кГц)
Основная погрешность±10-3 %
Нестабильность за 15 минут после 1ч прогрева5*10-6
Выход
Предел10-7-2 В (50, 75 Ом
Погрешность установки ослабления аттенюатора±0,5 дБ (6...-59,9 дБВ), ±1 дБ (-60...-119,9 дБВ), ±1,5дБ(-120...-139,9 дБВ
Дополнительная погрешность на каждые 10 °С±0,2 дБ
Спектральная чистота
Гармонические составляющие-30 дБ (Uвых<1 В); —25 дБ(Uвых>1 В)
Негармонические составляющие-60 дБ
Паразитная девиация частоты в полосе 0,03-20 кГц2*10-6 fн + 5 Гц
Паразитная АМ в полосе 0,03-20 кГц0,01 %
Амплитудная модуляция
Диапазон модулирующих частот30 Гц-20 кГц (внешняя АМ)
Коэффициент АМ0-99 %
Основная погрешность КАМ±10 %
Коэффициент гармоник3 % (f<100 МГц), 5 % (f> 100 МГц)
Паразитная ЧМ1*10-6fн+60 Гц (КАМ = 30 %)
Частотная модуляция
Диапазон модулирующих частот30 Гц-60 кГц (fн>4 МГц), (0,03-0,02fн) кГц fн<4 МГц)
Основная погрешность установки девиации частоты±15 % delta (f)+10 Гц (Fм 0,09-60 кГц)
Паразитная АМ5 %
Диапазон частот: 0,01-100 МГц.
Пределы допускаемой основной погрешности установки частоты: ±0,001 %.
Пределы допускаемой основной погрешности установки выходного напряжения (на выходе аттенюатора):
±0,5 дБ (до 50 МГц);
±1 дБ (свыше 50 МГц).
Пределы допускаемой основной погрешности ослабления аттенюатора:
±0,5 дБ (до 59 дБ);
±1 дБ (свыше 59 дБ).
Пределы установки коэффициента AM: 0-99 %.
Диапазон модулирующих частот: 30 Гц-20 кГц.
Коэффициент гармоник огибающей АМ-сигнала: 1-3 %.
Гармонические составляющие —30 дБ.
Потребляемая мощность: 60 В*А.
Заменяет: Г4-93, Г4-106, Г4-102А, Г4-132, Г4-132А
Рекомендуемая замена: Г4-165, Г4-158А
Аналог: HP 8647A
Масса: 10,5 кг.
Габариты: 304х120х308 мм.
