Wi-Fi модуль Witty Cloud ESP-12F (ESP8266)

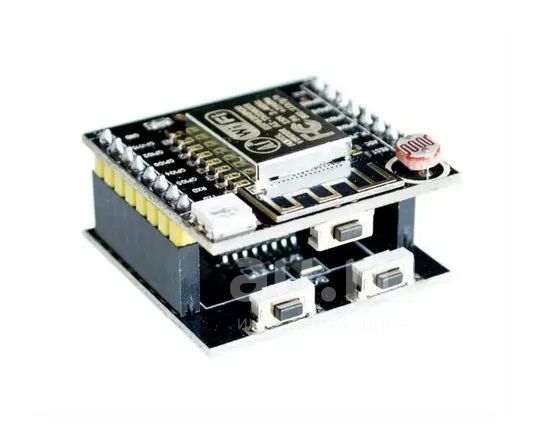

Witty Cloud – модульная плата разработчика, состоящая из платы с непосредственно установленным ESP8266 и платы с преобразователем интерфейсов для подключения модуля к ПК.

На плате с ESP8266 (выполненным в виде модуля ESP-12F) установлены все необходимые резисторы, кнопка, фоторезистор, RGB-светодиоды, в также линейный стабилизатор с низким падением напряжения для получения 3.3 В из 5 В.

На плате подключения к ПК установлен преобразователь USB-UART CH340G, кнопка Reset и кнопка входа в режим загрузчика для обновления прошивки ESP8266.

Модуль может получать питание как от USB через LDO, так и напрямую через пин 3.3 В. Ток внешнего преобразователя не должен быть ниже 220 мА.

На модуле ESP-12F установлена микросхема памяти на 4 МБ, этого достаточно для использования новых интерпретаторов, к примеру, NodeMCU.

ESP8266 поддерживает Wi-Fi стандарты b/g/n 2.4ГГц, шифрование WPA/WPA2 и одновременную работу в режиме станции и точки доступа.

Беспроводной интерфейс: Wi-Fi 802.11 b/g/n 2,4 ГГц

Режимы: P2P (клиент), soft-AP (точка доступа)

Номинальное напряжение (В): 3.3

Входное напряжение (В): 5 (micro usb)

Максимальный потребляемый ток (мА): 220

Flash-память (МБ): 4

Портов ввода-вывода свободного назначения: 11

Частота процессора (МГц): 80 /160

Сетевые протоколы: IPv4, TCP, UDP, HTTP, FTP

Количество входов-выходов общего назначения: 11

Доступные интерфейсы: UART, SPI, I2C, I2S

Программирование модуля возможно на языке С++ в Arduino IDE, на Lua при использовании прошивки NodeMCU, на Basic (прошивка ESP8266_BASIC), а также в онлайн-сервисе Gizwits.
