Супергетеродинный радиоприёмник АМ, «сделай сам»

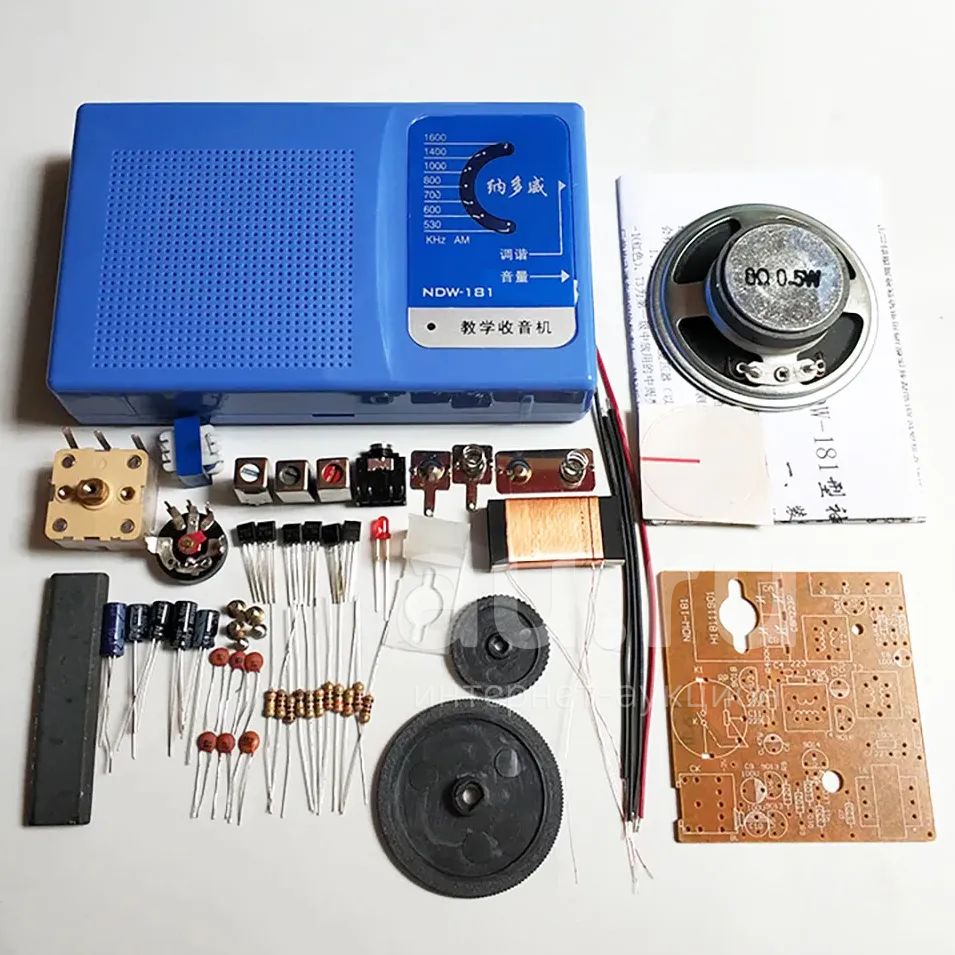

Супергетеродинный радиоприёмник АМ на шести транзисторах.

В комплекте всё необходимое, кроме батареек.

Конструктор высокого уровня сложности, после сборки требует настройки. Процесс монтажа деталей не отнимает много времени благодаря подробной шелкографической разметке радиоэлементов на печатной плате.

Батарейки в комплект не входят и могут быть приобретены отдельно (2хАА).

Инструкция (автоперевод):

Частотный охват: 535-1605 кГц

Запасными частями для этого обучения являются низковольтные полностью кремниевые шестиламповые супергетеродинные радиоприемники с напряжением 3 В, преимущества которых заключаются в удобной установке, стабильной работе, громком звуке и низком энергопотреблении. Он состоит из каскада микширования высокого уровня входного контура, усилителя первого каскада, усилителя второго каскада, переднего усилителя низкого уровня, каскада детектора, каскада усилителя низкого уровня и каскада усилителя. Диапазон частот приема от 535 кГц до 1605 кГц. Средняя полоса. Конструкция этой схемы и подбор параметров компонентов были определены и одобрены профессиональными радиоинженерами. Помимо дальнейшего изучения электронных технологий в процессе сборки компонентов, также можно понять процесс установки электроники, знать технологию измерения и отладки и получить больше результатов в этом процессе. Пожалуйста, внимательно прочитайте это руководство перед сваркой, это очень поможет вам в вашей теории и фактической установке.

1. Описание компонента:

1) Три трансформатора промежуточной частоты (далее именуемые «Чжун Чжоу») представляют собой комплект из трех штук. См. схему печатной платы для подключения катушек. T2 — номер модели колебательной катушки для середины недели — LF10-1 (красный), T3 — модель середины недели первой ступени — TF10-1 (белый), а T4 — модель середины недели второй ступени — TF10-2 ( черный). Эти три недели в неделе были отрегулированы с необходимой частотой перед отправкой с завода. После установки не требуется только тонкая настройка или вообще никакая регулировка. Пожалуйста, не вносите никаких корректировок. Помимо экранирующей функции, кожух средней недели выполняет еще и роль провода, поэтому корпус средней недели должен быть надежно заземлен.

2) Т5 — входной трансформатор, первичная маркировка на корпусе катушки является первичной, а на печатной плате также имеется точка. Схема подключения на печатной плате хорошо видна, не устанавливайте антиреверс (также можно решить с помощью измерений мультиметром).

3) V5, V6 - 9013 относятся к транзисторам средней мощности, не путайте с V1 ~ V4 - 9018 или 9014, относятся к высокочастотным маломощным тройным трубкам, потому что их форма и расположение контактов одинаковы, Дополнительные транзисторы V1 с низким коэффициентом бета (например, с зелеными или желтыми точками). В V2 и V3 используются триоды со средними значениями бета (например, синие точки или фиолетовые точки), а в V4 используются триоды с высокими значениями бета (например, фиолетовые точки или серые точки), в противном случае эффект от загрузки будет плохим. и соответствие между значением β и цветовой точкой: от 40 до 55 раз для желтых точек, от 55 до 80 раз для зеленых точек, от 80 до 120 раз для синих точек, от 120 до 180 раз для фиолетовых точек, от 180 до 270 раз. для серых точек и от 270 до 400 раз для белых точек. (Обратите внимание, что если триод 9018 или 3DG201 не маркирован, цветовую точку можно использовать без различия)

4) Номинальные параметры компонентов на электрической принципиальной схеме являются справочными значениями. Если существует несовместимость с фактическими параметрами компонента, проявите гибкость.

2. Требования к процессу установки:

Прежде чем приступить к сварке, измерьте компоненты мультиметром и будьте внимательны к ним. Пожалуйста, перед установкой установите низкотемпературные и термостойкие компоненты (например, резисторы), а затем установите более крупные компоненты (например, трансформаторы в середине недели) и, наконец, установите термочувствительные компоненты (например, третичные трубки).

1) Установка резистора: выберите значение сопротивления резистора (см. принципиальную схему расчета сопротивления в этом руководстве), а затем согните штифт сопротивления в соответствии с расстоянием между двумя отверстиями. Вы можете использовать горизонтальный тип установки рядом с печатной платой или вертикальную установку. Высота должна быть единой.

2) Длина плиток керамического конденсатора и триода должна быть умеренной, не обрезаться слишком коротко и не оставаться слишком длинной. Они не должны превышать высоту средней недели. Электролитические конденсаторы установлены вертикально близко к печатной плате, слишком высокая высота повлияет на установку задней крышки.

3) Четыре провода магнитной катушки (которая изготовлена ​​из импортной самосварочной проволоки и может использоваться без зачистки ножом или шлифовки наждачной бумагой) могут быть непосредственно покрыты паяльником и канифольной припойной проволокой несколько раз и могут быть покрыты с оловом автоматически. Соответствующие сварные швы на медной поверхности печатной платы.

4) Так как двойной диск для настройки установлен очень близко к плате, то перед сваркой верхняя часть выводов компонента по его периферии подрезается косыми плоскогубцами, чтобы избежать препятствий при монтаже или настройке.

5) Установка разъема для наушников: скорость сварки выше; чтобы не сжечь пластиковую деталь
