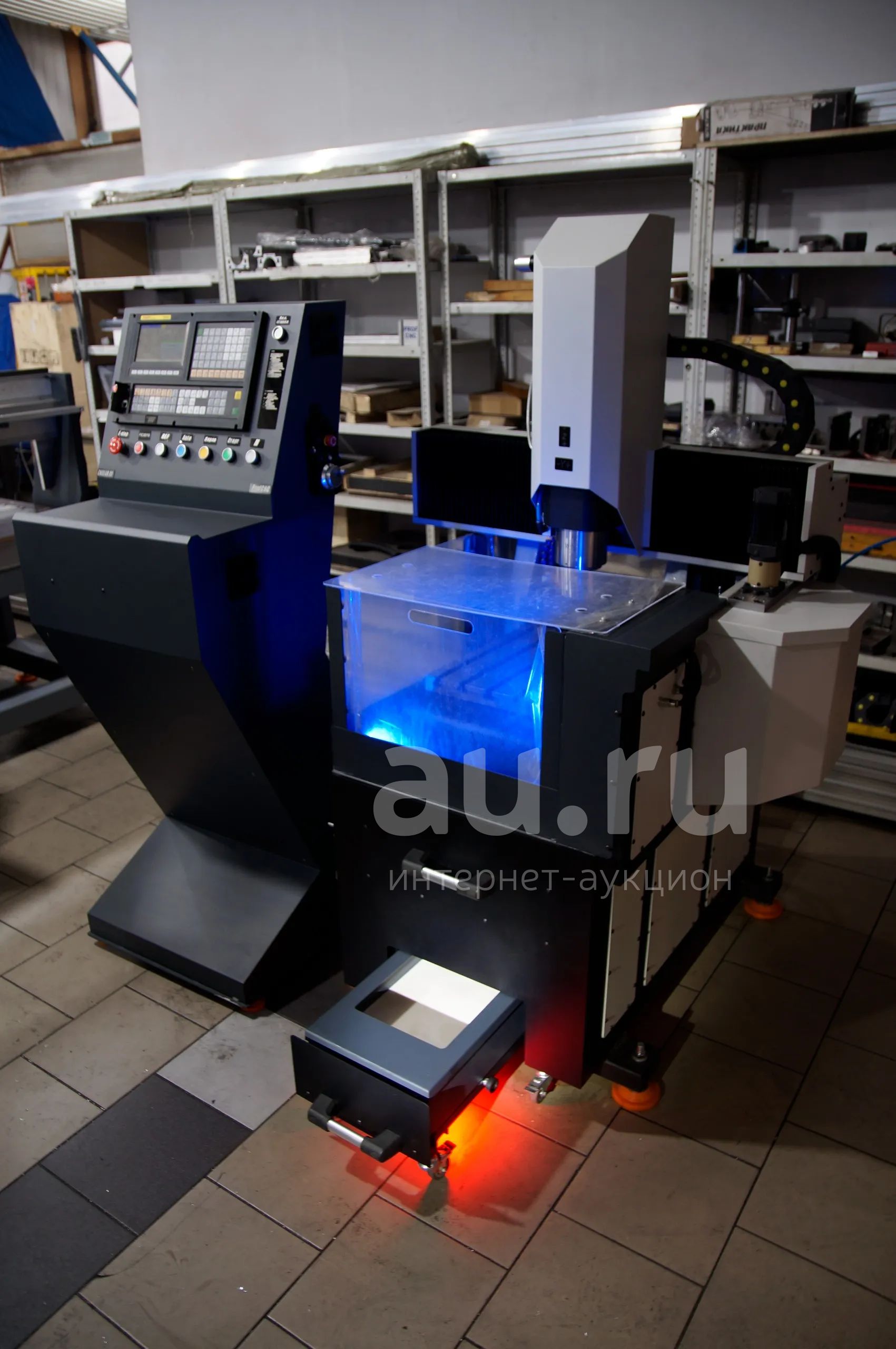

ЧПУ CNC (ЦНЦ) Фрезер ЧПУ с автосменой. Универсальный фрезерный станок с ЧПУ ProfCNC ST 4030 ATC XCMCU

Станок продан. Срок производства от 3-х до 5-х месяцев. в производстве в данный момент станок этой серии но с рабочим полем 600х600х300мм срок готовности 45 дней.

400х300х250мм срок готовности 90 дней.

Коротко : Универсальный фрезерный станок с ЧПУ оборудованный системой автоматической смены инструмента

Обработка (фрезеровка-фрезерование) алюминиевого сплава Д16

Без спец-эффектов в хорошем качестве, без заглушки звуков работы (как есть на самом деле с двух камер)

Фрезерный ЧПУ станок с автосменой

Полное видео

Видео по работе с системой автоматической смены инструмента XCMCU XC1000D

Жесткость станка обусловлена продуманной до мелочей конструкцией: ЛИТОЙ ЧУГУННЫЙ ПОРТАЛ С ОШЕЛОМЛЯЮЩИМ КОЛИЧЕСТВОМ РЕБЕР ЖЕСТКОСТИ и нам этого было мало, стойки портала и портал это единая целая деталь она не просто несет нагрузки , она их поглощает. Предельно жесткий, термически стабильный, очень точный, и конечно же универсальный, гофрозащита есть, СОЖ есть!

Так как мы производитель, то станок может быть немного изменен для именно "Ваших задач"

На него может быть легко установлена 4-5 ось, возможно изменение размеров, и конечно же установка иного интерфейса для управления!

Технические характеристики

Назначение.

Фрезерный станок с ЧПУ модели Фрезерный станок с ЧПУ модели PROFCNC ST 4030 ATC XC предназначен для выполнения фрезерных и гравировальных работ на различных материалах таких как: цветные металлы и сплавы на их основе, древесина различной породы и фанера разных сортов, пластик, акрил, фторопласты, капролон и т.д.

Технические параметры:

·Размер рабочего поля не менее (ШхДхВ), мм: 400 х 300 х 250 (не менее) ход по оси-Z не менее 265мм

· Габариты станка (механика) в мм.: 1050 х 1100 х 1900 размеры могут изменяться по причине усовершенствования оборудования.

· Масса: не более 950 кг

· Число оборотов шпинделя, об/мин: 6000 – 18000

· Охлаждение шпинделя –жидкостное (тосол, антифриз, спирт)

· Рабочая подача (оси X, Y, Z) мм/мин: 0,2 – 6000

· Повторяемость, мм: не более 0.025мм/500мм хода (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)

· Дискретность позиционирования 0.001мм

· Прямолинейность по всем осям не более чем 0.03мм/600мм хода

· Отклонения по плоскостности: по осям X и Y не более чем 0.02мм на всем рабочем поле

· Перпендикулярность X-Y не более 0.02мм. (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)

· Перпендикулярность X-Z не более 0.02мм. (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)

· Перпендикулярность Y-Z не более 0.02мм. (в следствии естественного износа узлов и деталей Оборудования эти параметры могут меняться)

· Тип цанги: BT30

· Электропитание от сети 380 В, 50 гц.

Спецификация станка

Направляющие Рельсовая направляющая HIWIN RGH20

Каретка профильной направляющей HIWIN RGH20CAZAC

Каретка профильной направляющей HIWIN RGW20CAZAC

Прижим боковой Y9

Упор клиновой А1

Винт М5х16 Din912

Винт м8х25 DIN 912

Винт м8х35 DIN 912

Винт м8х70 DIN 912

ШВП Винт ШВП 2005 C5 TBI MOTION

Гайка ШВП DFU2005 C5 TBI MOTION (Двойная гайка)

Подшипниковая опора ШВП HM15-80(86) C5

Подшипниковая опора ШВП BF15 C5

Обработка ШВП Винт М6х50 Din912

Винт М5х16 Din912

Муфты Муфта мембранная, размер 40*50

Привода Комплект Сервопривода 60ST-M03520+ A1-SVD-15A

Комплект Сервопривода 60ST-M03520+ A1-SVD-15A С ТОРМОЗОМ

Датчики HOME Датчики индуктивные LJ12A3-4-Z/BX 6-36V NPN

Кабель гибкий сигнальный RVVT 3*0,2

Гофрозащита

Установка защиты системы линейного перемещения по всем осям.

Система смазки

Установленная система смазки направляющих и ШВП централизованная, ручная жидкостная. Система СОЖ Система подачи и рециркуляции СОЖ (Насадка для подачи СОЖ 3-х точечная с магнитный креплением и защитой от разбрызгивания СОЖ + шланг ПВХ + мембранный насос + блок питания насоса + ванна для сбора СОЖ + бак для рециркуляции СОЖ + фитинги + борта)

Шпиндель Шпиндель 2,2кВт, 4-и подшипника, водяное охлаждение, цанга ER20 GDK105-18Z/3 HQD ATC

Шланг ПВХ 5*8мм

Частотный преобразователь BEST 3 кВт 380В

Кабель экранированный гибкий TRVVP 4*0,75

Охлаждение шпинделя Чиллер CW-3000

Система управления

Автономный контроллер XC1000DD 4-е оси

Плата расширения контроллера XC609, XC809, ХС1000

Импульсный блок питания MEAN WELL RSP-75-3.2

Ручной генератор импульсов MPG100

Стойка подготовленная(контакторы, Ав. Выключатели, вентиляторы, провода, разъемы, кнопки, метизы, кл. колодки и т.д.)

Электромонтаж, (настройка+ тесты + поверка)

Датчик калибровки высоты режущего инструмента точность 0,002

Разъем GX16-6

Кабель гибкий сигнальный RVVT 3*0,2

Дополнительный монтаж

Тумба Опорная подставка (тумба)

Опора 120мм (желтая)

Станина ST4030 Собранная механическая часть станка (сборка станины + настройка геометрических параметров станка)

И да если вы из другого города, и необходима доставка, а помимо доставки необходимо установить станок в сложно-доступное помещение, то и такое возможно, пример отправки разобранного на 6-ть частей фрезерного станка серии ST в специально разработанной для этого упаковке, с силовыми каркасами.
