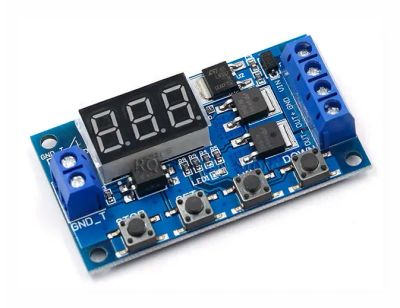

Модуль реле времени программируемый цифровой 0,1сек-999 минут

Настраиваемое реле времени, подойдет для переодического включения вентиляции, отопления, LED освещения, фар, микро-насосов , электромагнитных клапанов , двигателей постоянного тока и других устройств с питанием от постоянного напряжения.

Отличительной особенностью являеться то, что выход выполнен не в виде замыкающихся контактов реле, а в виде полевых MOSFET транзисторов подключеннных паралельно и работающих в ключевом режиме. При срабатывании реле транзисторы открываются и пропускают на выход напряжение питания модуля. Максимальный ток до 15 А , максимальная расчетная мощность коммутации 400 Вт .

Есть возможность настройки для срабатывания от внешнего триггера .

Имеет LED индикатор отображения текущего отчета времени, режима работы и настройки .

Технические характеристики:

Широкий диапазон питания 5 - 30В.

Возможность управления нагрузкой до 15А от 5 до 30В на выходе.

Рабочая температура: от -40С до 85С

Потребляемый ток: 20 мА, в замкнутом состоянии: 50 мА

Тонкая настройка времени работы реле и времени простоя

Временной интервал: 0.1сек.-999мин.

Возможность циклического повторения включения и выключения реле

Количество сработок цикла: 1-999 и режим бесконечного повтора.

Возможность запуска таймера внешним сигналом через вход Trigger

Напряжение сработки триггера: 3-24В

Особенности и преимущества :

Быстрое переключение состояния на выходе.

Переключение состояния не производит никаких электромагнитных помех , шума и возникновения искр, в отличии от обычного реле.

Имеет длительный срок службы , неограниченное количество переключений.

Параллельное включение MOSFET транзисторов имеет низкое сопротивление в открытом состоянии , что позволяет при комнатной температуре управлять током до 15А, расчетной мощностью до 400 Вт.

Напряжение на выходе равно напряжению на входе и гальванически не развязано.

Присутствует защита от переполюсовки питания.

НАСТРОЙКИ ПАРАМЕТРОВ

После того, как нужный режим работы выбран, короткими нажатиями на кнопку [SET] выбираем один из трех параметров его настроек:

OP Задержка выключения (время во включенном состоянии).

CL Задержка включения (время в выключенном состоянии).

LOP Количество повторений (рабочих циклов таймера вкд/выкл).

Примечание: для работы некоторых режимов не требуются настройка всех трех параметров, т.е. настроить можно только те, что необходимы для работы выбранного рабочего режима.

Чтобы сохранить настройки снова зажимаем кнопку [SET] на 1-2 секунды, после чего реле времени покажет выбранный активный режим, дисплей мигнет несколько раз, подтверждая настройки и начнет работать в новом режиме с измененными Вами настройками.

Во время настроек параметров OP и CL возможно задать различные единицы времени.

Для этого необходимо во время редактирования параметра нажать кнопку [STOP].

Для отображения единиц используются десятичные точки цифр. Если у вас горит самая правая точка, время задается в секундах.

Если горит средняя точка, время в десятых долях секунды (0.1с).

Если горит самая левая точка, время задается в минутах.

максимальная задержка может составить 999 минут.

XXX. 0-999 сек

XX.X 0,1-99,9 сек

X.X.X. 0-999 минут

РЕЖИМЫ РАБОТЫ

Таймер имеет несколько режимов работы, выберите нужный из списка, который Вам подходит, работать может, только один из предложенных.

Для того чтобы установить режим, необходимо зажать кнопку [SET] на одну 1-2секунды и отпустить, далее используя кнопки [ВВЕРХ] и [ВНИЗ] необходимо выбрать один из режимов работы, и подтвердить свой выбор коротким нажатием на кнопку [SET].

Таймер цифровой, 7 режимов индикация времени задержки, циклический режим. реле времени 12/220В 10A питание 6-30В схема подключения

СПИСОК РЕЖИМОВ:

P1.1 (Режим задержки выключения) - В данном режиме реле по умолчание выключено, при подаче питания (3-24В) на клеммы Trigger и GND_T реле сразу же включается и начинается отсчет времени установленный в параметре OP (Задержка выключения), после окончания отсчета, реле - выключается.

P1.2 - Аналог режима P1.1 с отличием, что если снова подать на вход сигнал (питание 3-24В), отсчет времени сбросится и начнется сначала.

P1.3 - Аналог режима P1.1 с отличием, если снова подать на вход сигнал (питание 3-24В), реле выключится не дождавшись окончания работы. Примечание: режим чувствителен к «дребезгу контактов».

P-2 (Режим задержки включения / выключения) - В данном режиме реле по умолчанию выключено, при сигнала(питание 3-24В) таймер отсчитывает время заданное в параметре CL (задержка включения) после чего включает реле, и запускается отсчет времени установленный в параметре OP (задержка выключения), после окончания отсчета, реле отключается.

P3.1 (Режим задержки выключения / включения / циклический) - В данном режиме реле по умолчанию выключено, при подаче сигнала(питание 3-24В) реле включается и таймер отсчитывает время заданное в параметре OP (задержка отключения) выключает реле, и запускается отсчет времени установленный в параметре CL (задержка включения), после окончания отсчета, реле - включается. Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (---), то реле будет повторять эти действия всегда. Если во время работы снова подать сигнал (питание 3-24В), реле выключится не дождавшись окончания работы. примечание: режим чувствителен к «дребезгу контактов».

P3.2 (Режим циклический / автоматический) - Данный режим запускается автоматически при подачи питания на реле времени, при этом реле сразу же включается и начинается отсчёт времени установленный в параметре OP (Задержка отключения) после чего, реле выключается, и начинается отсчет времени установленный в параметре CL (Задержка включения).

Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (---), то реле будет повторять эти действия постоянно. Состояние клемм Trigger и GND_T при этом никак не влияет на процесс.

P4 Аналог режима P1.2 с отличием, что пока сохраняется высокий уровень на клеммах Trigger и GND_T отсчет времени не идет.

Дополнительный функционал

Данное реле содержит и дополнительный функционал связанный с кнопкой STOP.

В любое время краткосрочное нажатие на кнопку [STOP] приводит к выключению работы реле (Аварийный стоп), при этом на дисплее появится надпись off. Включить реле обратно можно повторно нажав на туже кнопку, на экране появится надпись on.

Долгосрочное нажатие на кнопку [STOP] включает или выключает спящий режим, при этом на экране вы увидите следующее:

C-P - Спящий режим включен. При простое в течении пяти минут, реле отключит дисплей, тем самым экономя электроэнергию. Зажечь дисплей можно кратковременным нажатием на кнопку STOP, при этом спящий режим автоматически выключится.

0-d - Спящий режим выключен.
