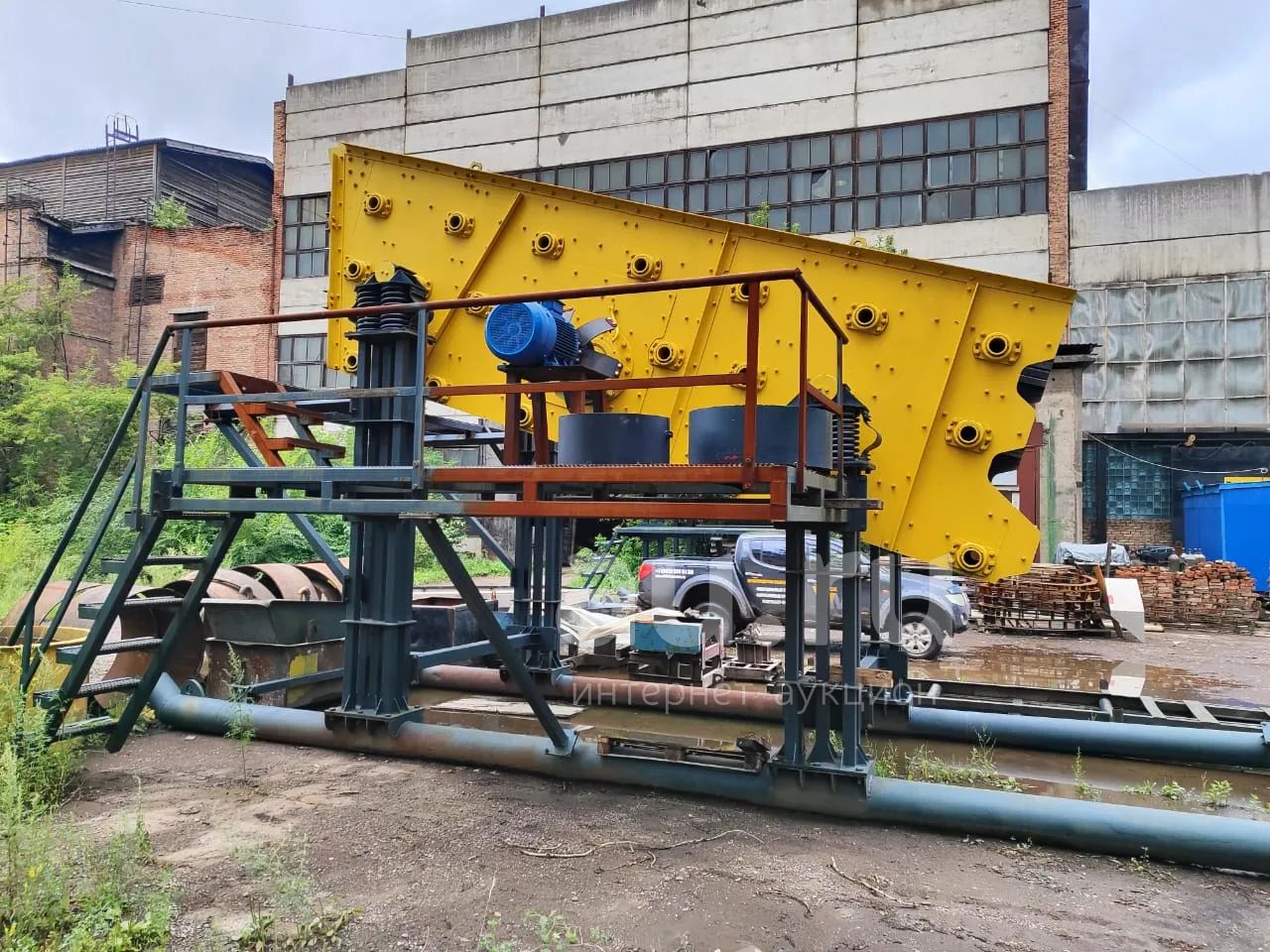

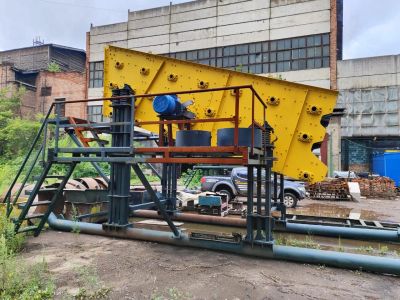

Промывочный комплекс на основе инерционного грохота ГИТ 63М

Производительность

До 240 кубометров в час

Наибольшая крупность куска породы

400 мм

Перфорация верхний ярус 09Г2С - 20 мм

2000х6000 мм

Длина общая грохота

7000 мм

Высота грохота

2100 мм

Ширина грохота

2968 мм

Потребляющая мощность

30 кВт

Количество пружин диаметром 150 мм

16 шт

Число ярусов

3 яруса

Угол наклона грохота

10-25 градусов

Масса грохота в сборе с ситами

10 200 кг

Рама грохота с бункером завалочным и приемным

Длина рамы

10 000 мм

Ширина рамы

2 900 мм

Стойки рамы поддержки грохота высота

1 800 мм

Полозья рамы 10х270 мм

10 000 мм

Завалочный бункер с орошением S-10 мм 09Г2С

3800 х1600 мм 6 кубометров

Орошение d-159 мм – 6 рядов над грохотом с форсунками 20 мм

40 метров

Орошение бункера завалочного d- 159 мм форсунки 20-76 мм

8 метров

Распределитель воды входной диаметр

250 мм ( 1000 кубометров в час)

Краны шаровые d – 159 мм

3 шт

Краны шаровые d -76 мм

2 шт

Приемный бункер с выходом на шлюз S- 10 мм

2100х7000 мм

Масса

9 300 кг

Шлюз приемный на раме:

Длина S – 10 мм

8 000 мм

Ширина

2 000 мм

Высота

500 мм

Рифли S -5 мм

50 мм высота \ шаг 70 мм

Крышки под замок S-5 мм

Масса

5 400 кг

Насос 1Д630-90а :

Мощность электродвигателя

55кВт

Количество оборотов двигателя

1 000 кВт

Количество кубометров в час

470 кубометров в час

Комплект для подключения к оросительной системе грохота

Масса насоса в сборе

2 700 кг

Дизельный генератор ТСС АД 100

Двигатель Doosan P086TI

122 кВт

Генератор AZIMUT Z274G

120 кВт

Контроллер HGM6120

Расход топлива 80 % загрузки

35 литров в час

Вес в сборе

1900 кг
