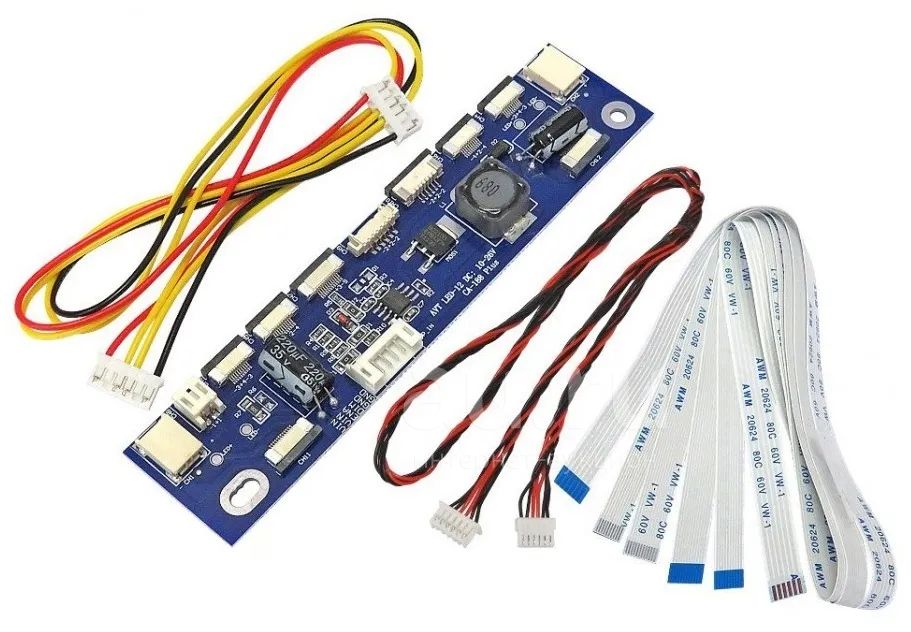

Инвертор универсальный LED драйвер ТВ подсветки

Параметры инвертора:

Размер платы: 130 мм х 30 мм

Напряжение питания инвертора: 10 В ...... 26 В

Рекомендуемое напряжение питания: 12....24 В

Напряжение питания светодиодов: до 80 В

Напряжение на выходе устанавливается автоматически в зависимости от нагрузки (количества светодиодов в планке).

Ток питания светодиодов: 180 мА (регулируется сменой резисторов R6, R7)

Рекомендуемая диагональ тв : 14......28 дюймов

ШИМ контроллер драйвера: DF6115

Установка тока:

Ток питания светодиодов можно изменить при помощи резисторов R6, R7, по умолчанию сопротивление равно 0.82 Ом что равняется 180 мА на выходе, рассчитать необходимый ток можно по формуле:

I = 220mV / R

Напряжение питания светодиодов :

Напряжение на выходе драйвера задается автоматически в пределах от Vin до 80В , Шим контроллер драйвера при включении начинает повышать напряжение до тех пор пока в цепи светодиодов ток не сравняется с расчетным, таким образом в цепь можно соединять хоть 5, хоть 25 светодиодов - напряжение установится автоматически. Но у драйвера так же есть защита от превышению напряжения на выходе или обрыв цепи светодиодов, это резистор R5 на вывод OVP микросхемы, при необходимости изменить пределы выходного напряжения резистор так же можно пересчитать исходя из данных VOVP=9.5V , IOVP=220 мкА

Пояснения к схеме:

R2 - опциональный, позволяет при необходимости снизить частоту повышающего DC преобразователя

R5 - обратная связь, позволяет изменить верхний порог выходного напряжения

D1 - опциональный
