Универсальный LED драйвер подсветки на PT4115

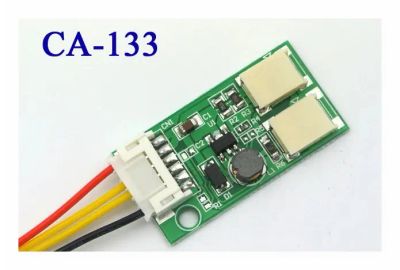

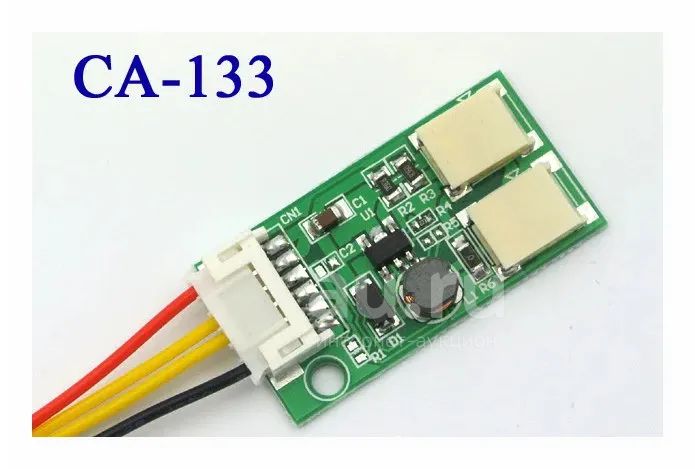

Универсальный LED драйвер CA-133 применяется для питания LED подсветки в мониторах, малогабаритных телевизорах, ноутбуках, а так же в декоративных осветительных приборах и освещении

Напряжение питания : DC 9.....28 V

Номинальное питание: 10...24V

Выходное напряжение : 7.5 - 9.6 V

Выходной ток (по умолчанию): 390мА

Ток потребления (ориентировочный) при Vin=10V: 380мА

Ток потребления (ориентировочный) при Vin=25V: 140мА

Рекомендуемая диагональ экрана для применения драйвера: 10"......24"

Микросхема LED драйвера : PT4115

Размер платы : (Ш) 20.5 х (Д) 40 х (В) 7 мм

Подключение :

VCC - плюс питание инвертора.

EN - вывод включения/выключения (1-вкл. 0-выкл.)

DIM - регулировка яркости (димер) (по умолчанию функция отключена через R1)

GND - общий провод

Настройка тока :

По умолчанию датчик тока настроен на выходной ток около 390мА , это два параллельных резистора R2 и R3 по 0.51 Ом каждый, при необходимости ток драйвера можно понизить или повысить но общее сопротивление R2 и R3 не должно быть менее 0.082Ом

Rs ≥ 0.082 Ом

Рассчитать выходной ток можно по формуле:

Iout = 0.1/ Rs
