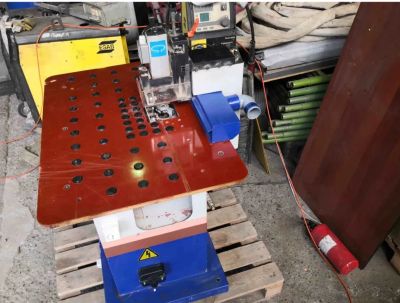

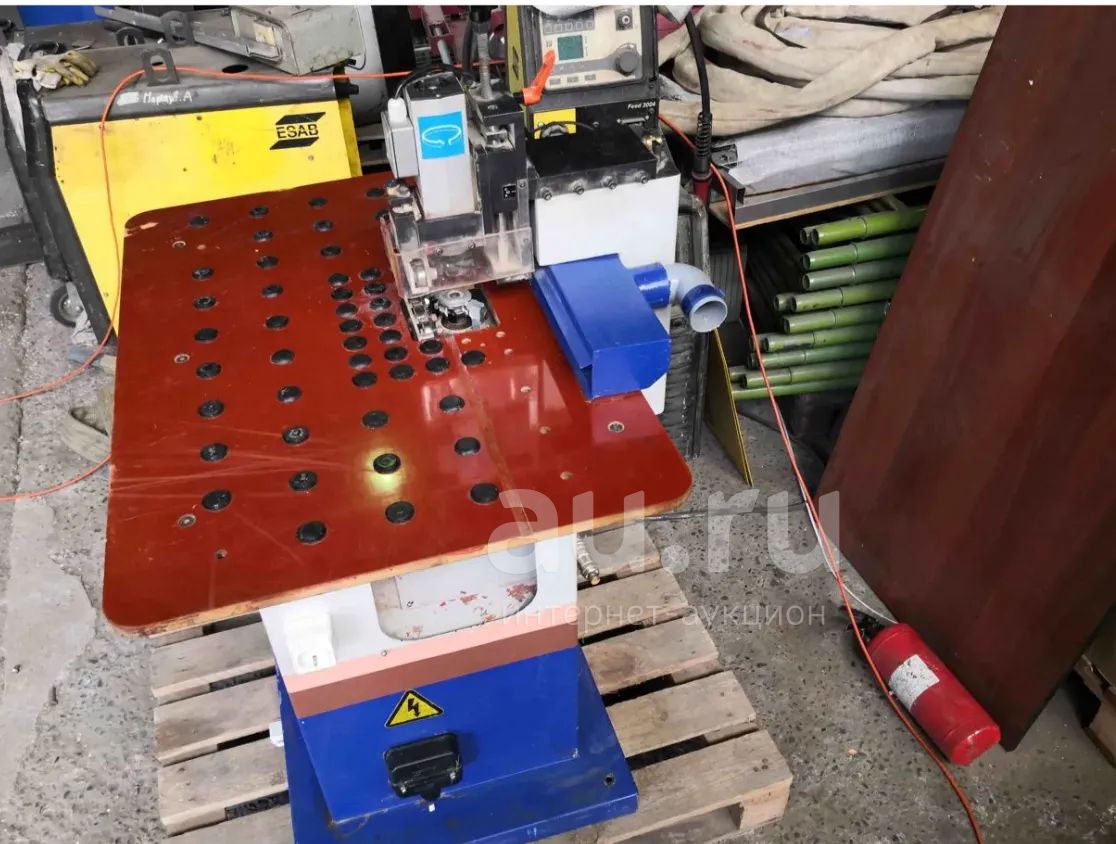

Фрезерный станок двустороннего снятия свесов Woodt

WT-92/2 предназначен для снятия свесов на прямолинейных и криволинейных кромках деталей (заготовок) с двух сторон за один проход. Операции проводятся при ручной подаче заготовки.

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Толщина обрабатываемых заготовок, мм 15 - 60

Толщина кромочного материала, мм 0,3 - 3,0

Количество шпинделей, шт. 2

Максимальный диаметр фрезы, мм 55

Частота вращения фрезы, об/мин. 12000

Мощность электродвигателя привода фрезы, кВт 0,35

Частота тока, Гц 200

Общая установленная мощность, кВт 0,7

Рабочее давление в пневмосистеме, МПа 0,6

Диаметр патрубка стружкоприемника, мм 60

Габаритные размеры, мм 1000х750х1050

Масса, кг 220

Конструктивные особенности:

Текстолитовый рабочий стол с пластиковыми направляющими.

Установленные на рабочей поверхности текстолитового стола пластиковые направляющие не нарушают облицованную поверхность заготовок при их перемещении и базировании для обработки на фрезерных узлах.

Высокочастотные шпинделя фрезерных узлов.

Высокочастотные шпинделя верхнего и нижнего фрезерных узлов собраны с использованием в качестве опор высокоточных подшипников. Частота вращения шпинделя составляет 12000 об/мин, что позволяет производить снятие свесов с высоким качеством.

Точная настройка верхнего фрезерного узла.

Настройка верхнего фрезерного узла по высоте и ширине в зависимости от размеров заготовки осуществляется с помощью винтовой пары с рукояткой. Перемещение по высоте происходит по высокоточным круглым направляющим, а в горизонтальной плоскости по направляющим типа "ласточкин хвост". Фиксация осуществляется рукоятками. Отсчет размера производится по линейке.

Верхний и нижний роликовый прижим.

Обеспечивает надежную фиксацию обрабатываемых заготовок по толщине, при этом не повреждает облицованную поверхность. Настройка роликов прижима относительно фрезы на толщину обрабатываемой заготовки осуществляется с помощью винтовой пары. Нижние ролики подпружиненны.

Поджим верхнего фрезерного узла.

Верхний фрезерный узел с роликами поджимается во время работы к плоскости обрабатываемой заготовки с помощью пневмоцилиндра, что обеспечивает высокую точность и качество обрабатываемых кромок.

Центральный копир.

Станок снабжен центральным копировальным роликом, позволяющим осуществлять точное базирование заготовок, а также обработку криволинейных поверхностей.

Пульт управления станком.

Эргономичная панель пульта управления, расположенная на передней стенке станины станка, обеспечивает удобство его эксплуатации.

Минимальный пробег, хорошее состояние

Любая форма оплаты Отгружаем в регионы Работаем с физическими и юридическими лицами
