Устройство очистки труб котлов от накипи сток-51

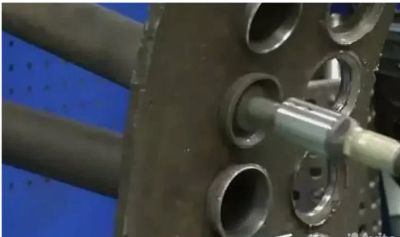

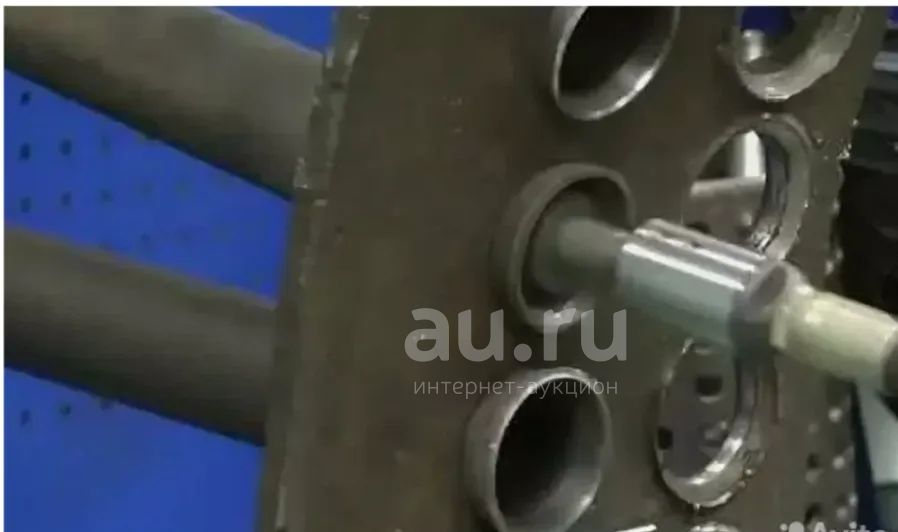

Устройство СТОК-51:предназначено для очистки труб диаметром до 51 мм изнутри от накипи и отложений при помощи шарошки (центробежная фреза-шарошка или фреза шарошка). Чистящий инструмент СТОК-51 приводится в действие при помощи размещающегося внутри трубы малогабаритного пневмодвигателя.

Технические характеристики

Очистка прямых труб да

Очистка гнутых труб да

Минимальный внутренний диаметр трубы, мм 45

Максимальный внутренний диаметр трубы, мм 51

Максимальная длина трубы, м 12

Минимальный радиус гиба трубы, мм 300

Наружный диаметр пневмодвигателя, мм 34

Частота вращения пневмодвигателя под нагрузкой, об/мин. 3000

Рабочее давление воздуха в магистрале, МПа 0,45 - 0,6

Расход воздуха, м3/мин 0,7

Масса устройства (в полной комплектации), кг 8

Принцип работы устройства СТОК-51:

Пневмодвигатель и чистящий инструмент между собой соединяются гибким валом или карданом. К пневмодвигателю сжатый воздух подается через резинометаллический рукав. Пневмодвигатель и чистящий инструмент перемещаются внутри трубы при помощи этого рукава. На входе резинометаллического рукава находится маслораспылитель, который обеспечивает работу пневмодвигателя, подавая масло в рабочую полость двигателя.

Для охлаждения чистящего элемента в трубу из барабана (верхнего коллектора) котла через обычный шланг подается вода. Продукты очистки труб, которые образуются в процессе работы устройства, удаляются водой, подаваемой из барабана (верхнего коллектора), и воздушным потоком из отверстий пневмодвигателя.
