INA226 – I2C модуль измерения тока, напряжения и мощности (0 – 36В)

Модуль измерения тока, напряжения и мощности INA226 предназначен для внутрисистемного измерения параметров электрического тока. Основа модуля – специализированная микросхема INA226, производства Texas Instruments, в ее типовом включении.

Измерения напряжения и тока производятся поочередно: при подключении входов «VBUS» и «GND» к источнику питания происходит замер питающего напряжения; в момент, когда включены измерительные входы «IN+» и «IN-», подключенные к шунтирующему сопротивлению – измеряется текущий через нагрузку ток.

Мощность находится путем аппаратного вычисления произведения тока и напряжения, данные о которых берутся из соответствующих регистров микросхемы. После перемножения производится запись информации в регистр мощности.

Все измеренные параметры передаются по шине стандартного последовательного протокола I2C (также возможна поддержка последовательного SMBus – совместимого интерфейса). Адресация устройства задается коммутацией выводов A0 и A1 с питанием, общим проводом, и выводами шины последовательного интерфейса. На шине I2C устройство работает исключительно в режиме «Slave».

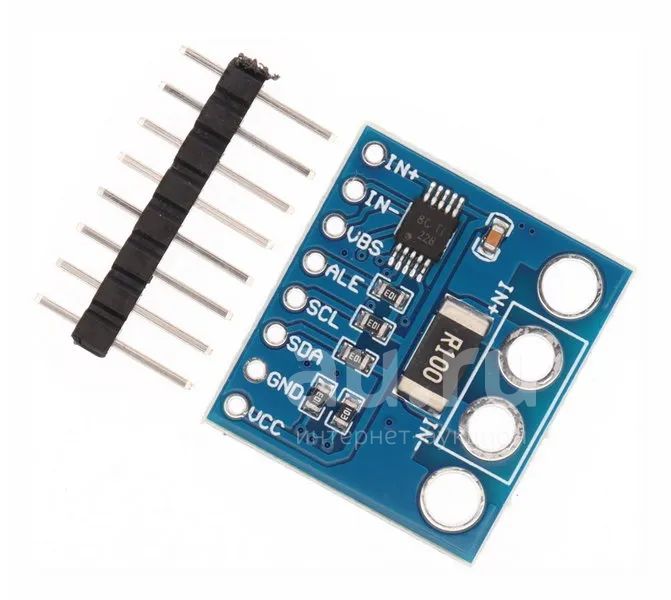

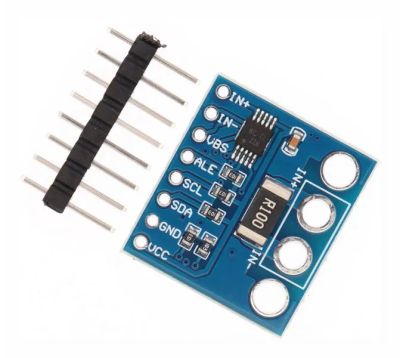

Назначение выводов платы:

• IN+, IN-: измерительные входы;
• VBUS: вход измеряемого напряжения;
• ALE: цифровой выход состояния аварийного регистра;
• SDA, SCL: выводы интерфейса I2C;
• GND: земля;
• VCC: питание;
• A0, A1: контакты конфигурирования адреса модуля.

• высокая точность измерения
• малое собственное потребление
• простая интеграция с существующими системами
