Зарядный модуль 2S/3S Boost Type-C IP2326 [СТ4] Q_Alter

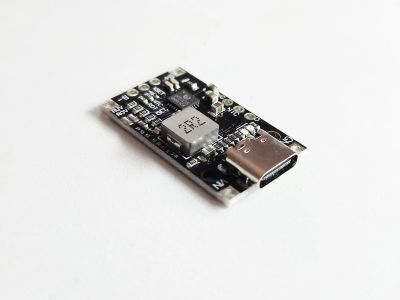

Зарядный модуль 2S/3S Boost Type-C IP2326

Новый.

Модуль предназначен для зарядки литий ионных аккумуляторов типа 18650 и др. по схеме 2S (с балансировкой) либо 3S (без балансировки) смотрите схемы подключения на фото

Максимальное входное напряжение 5,5В либо интерфейс питания Type-C с поддержкой быстрой зарядки QC

Если осуществляется подключение по схеме 3S для зарядки сразу трёх аккумуляторов, на плате требуется отпаять указанные резистор и перемкнуть перемычку

Для использования модуля для зарядки по схеме 2S с балансировкой, ничего не требуется делать, просто подключаете источник питания и аккумуляторы по схеме.

На плате есть два светодиодных индикатора. Красный цвет горит постоянно означает, что модуль подключен. Синий горит только когда идёт заряд, если синий погас - заряд окончен, аккумуляторы полностью заряжены. Если синий мигает - это означает неисправность, либо батареи не подключены

Примечание: при эксплуатации зарядного модуля по схеме 2S подбирайте аккумуляторы идентичные по характеристикам (начальное напряжение, ёмкость ячейки, внутреннее сопротивление), при сильном дисбалансе характеристик ячеек рекомендуется либо заменить и подобрать идентичные, либо использовать другие модули зарядки по схеме 1S для "разношерстных" ячеек персонально

В модуле при необходимости можно настроить множество параметров. Такие как ток заряда аккумулятора, напряжение заряда, отключение заряда по таймеру, а также подключение терморезистора для защиты аккумуляторов от перегрева. За дополнительной информации обращайтесь в личку!
