Стрелочный индикатор уровня записи М476
Описание

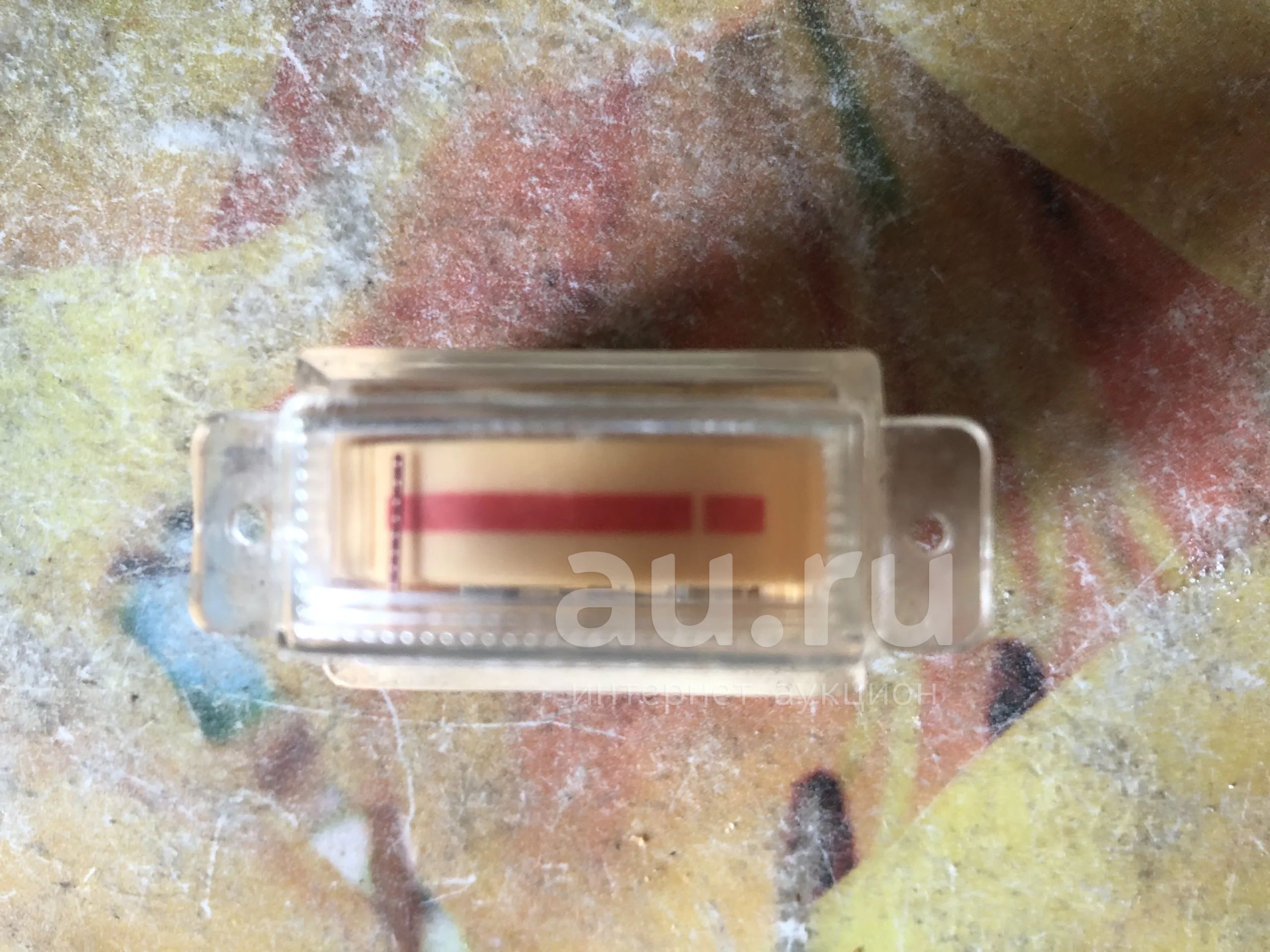

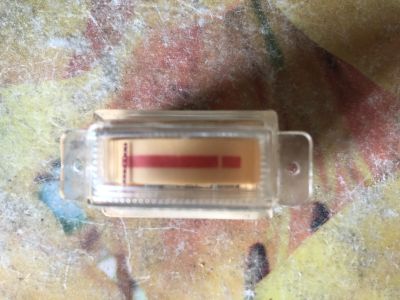

Советский стрелочный индикатор уровня записи или сигнала настройки М476.
1982 года выпуска. Демонтаж с кассетника "Электроника".
Пригодится для реставрации старой техники.
Стрелочные индикаторы типа М476 предназначены для работы в цепях постоянного тока для контроля уровня записи и напряжения питания транзисторных магнитофонов, а также уровня сигнала приёма в радиоприёмниках и магнитолах.
Вибропрочный, тряскопрочный.
Технические характеристики приборов М476:
Ток полного отклонения - 40 мкА - 300 мкА.
Стрелочный индикатор М476 используется при температуре окружающего воздуха от -10ºС до +45°С и относительной влажности до 95% (при 25°С).
Ток полного отклонения прибора зависит от его модификации и приведен ниже:
Модификация прибора
М476/1
М476/2
М476/3
М476/4
М476/5
Ток полного отклонения
40 мкА - 100 мкА
50 мкА - 150 мкА
100 мкА - 200 мкА
150 мкА - 150 мкА
200 мкА - 300 мкА
Внутреннее сопротивление прибора - 4000 Ом.
Время интеграции индикаторов - 250 мс - 100 мс.
Длина шкалы - 28 мм.
Предназначен для работы в любом положении шкалы.
Изменение показаний индикатора не превышает ±5% конечного значения шкалы при отклонении температуры окружающего воздуха от 20ºС±5°С (в пределах рабочих температур) на каждые 10 град и под влиянием внешнего магнитного поля напряженностью 400 А/м, образованного постоянным током, при самом неблагоприятном направлении поля.
Изменение нулевого положения стрелочного индикатора М476 под влиянием помещенного вплотную с ним такого же индикатора, до этого находившегося на расстоянии не менее 1 м, не превышает 0,5 мм.
Масса прибора - 0,025 кг.
