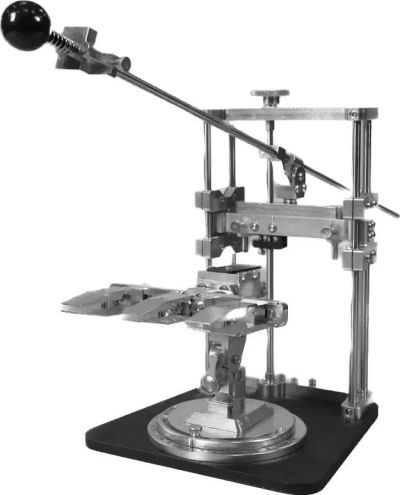

Станок “Призма”

Описание станка:

Никаких люфтов и полная свобода движения бланка с абразивом в любом направлении.

Абсолютно новая система настройки углов с ШВП ( винтовой передачей) – “Призма”.

Станок позволяет как вывести новую кромку у “убитого” ножа, так и поправить уже заточенный.

Позволяет заточить нож до бритвенной остроты. Возможно вывести микроподводы. Позволяет отполировать кромку.

Параметры станка “Призма”

— длина основания 240 мм

— вес основания 4 кг

— длина станка с губками 300 мм

— длина штанги для зажима абразивов 660 мм (подходит для абразивов длиной до 200 мм)

— ширина станка 235 мм

— угол скоса губок 10 градусов на сторону

— максимальный угол заточки до 60 градусов на сторону*

* (минимальный и максимальный угол заточки – зависит от толщины и ширины зажатого в губки ножа)

— максимальная длина клинка для заточки до 300-600мм (толщина обуха затачиваемого инструмента непосредственно влияет на данный параметр)

– допуск по углу поворотного механизма – 0,2 градуса.

Комплектация:

— Станок с системой изменения угла “Призма” и повор. мех. “Грань Плюс с барашками”

— Система регулировки пов.механизма “Луч”

— Поворотная площадка

— Площадка для обнуления угломера на поворотном механизме

— Горизонтальная штанга с универсальными зажимами, подпружиненным упором и парковкой.

— три усиленные зажимные губки + 2 барашка

— шестигранный ключ

— силиконовые ножки

Станок возможно функционально расширить (с пересчетом стоимости) до универсального состояния:

– заточка ножниц

– заточка стамесок

– заточка ножей рубанков

(отдельно предлагаемые зажимы за доп. плату)

Поворотный механизм “Грань Плюс”:

Для правильной качественной заточки любого ножа, в процессе заточки требуется постоянно переворачивать нож на 180 градусов и обрабатывать кромку различными абразивами, начиная от грубого и заканчивая тонкими.

При этом нож должен переворачиваться строго в одном и том-же положении, чтобы сохранить угол при перевороте.

Этим достигается сохранение одинакового угла заточки для кромок с обеих сторон ножа. Существенно повышается удобство, скорость и самое главное качество заточки.

Поворотный механизм без люфта.

Точные фрезерованные зажимы ножа зажимают нож точно по центру горизонтальной оси. Усиленные зажимные губки перемещаются по планке для изменения ширины зажима ножа.

Добавлена центральная зажимная губка для очень коротких ножей, а также для длинных филейных ножей, которые склонны к прогибу при заточке. Все губки легко устанавливаются и снимаются.

При перевороте ножа сохраняется его точное положение строго по центру оси.

Идеально подходит как для длинных, так и для коротких ножей, для которых угол заточки должен быть выдержан точно по всей длине. Для заточки коротких ножей вы можете свести зажимы ножа поближе к центру или использовать центральную (среднюю) губку.

Параметры зажимных губок:

— длина 90 мм

— ширина 20 мм

— высота 20 мм

— паз 5 мм

— скос губок 10 градусов на сторону

— материал Д16Т

Параметры планки:

— длина 170 мм

— высота 20 мм

— глубина 12 мм

— длина паза для для продольного перемещения губок 55 мм

– расстояние между центрами разведенных крайних губок 155 мм

– расстояние между центрами сведенных крайних губок (с центральной губкой) 60 мм

– расстояние между центрами сведенных крайних губок (без центральной губки) 60 мм

— материал Д16Т

Описание системы настройки угла “Призма”:

Механизм настройки угла полностью переработан. В нем мы применили: Винтовую Передачу с квадратным сечением резьбы, которая используется в высокоточных линейных перемещениях 3D-принтеров

– 8 подшипников, установленных линейно в вертикальных каретках

– толстую несгибаемую горизонтальную балку, что устраняет неравномерное движение горизонтальной каретки

– в этой системе невозможно случайно изменить угол заточки

– благодаря небольшому шагу резьбы, точность настройки угла существенно облегчена

– форма системы настройки угла в виде жесткой решетки с четырьмя стойками – максимально устойчива и не может качаться при работе

– ну и механизм компенсации толщины абразива теперь неотъемлемый атрибут хорошего современного и уж тем более профессионального станка для заточки.

– механизм скольжения и поворота штанги “Вилка” с фторопластовой втулкой и пазом под парковку

Стальное массивное основания (корпус):

Классическая тяжелая устойчивая форма корпуса подрезиненными упорами выполнена из стальной пластины толщиной 10мм.

На массивном основании установлена поворотная площадка с системой регулировки “Луч”.

Штанга для абразивов (горизонтальная штанга):

Штанга-держатель абразивов из закаленного полированного стального вала

– диаметр штанги 8 мм

– длина 660 мм (подходит для абразивов длиной до 200 мм).

– на штанге добавлены подпружиненные упоры

Зажимы абразивов в комплекте:

1. Универсальные второго поколения

– длина 20 мм

– ширина 25 мм

– паз 4 мм и паз “Ласточкин хвост”

Возможна замена на любые другие из ассортимента сайта, с пересчетом стоимости.

Зажимы абразивов и пружина для сжатия успешно удерживают как бланки с креплением “ласточкин хвост, прямоугольные камни и стеклянные бланки.

На штанге предусмотрено место для установки угломера.

На конце штанги вклеен деревянный окрашенный шар диаметром 30мм.
