Трекер для солнечной панели из литых мониторных кронштейнов (Al, США)

Предлагается два алюминиевых литых мониторных кронштейна для сборки ручного трекера для 2-х солнечных панелей типа Восток ФСМ 100 М3 100Вт 770мм*670мм весом по 5,5 кг, для автотуризма. Панели названы для примера, т.к. уже проверены в работе. Покупателю покажу, что добавить в констркуцию для самостоятельной сборки: алюминиевые уголки, профиль, хомуты для труб. Конструкция легко собирается и разбирается, удобно перевозить. Использовал ручной трекер на Байкале в течение 3-х недель.

Кронштейн:

Профессиональный литой алюминиевый кронштейн для одного монитора из литых деталей и настенного рельса из конструкционного профиля. Производство США. Выдержит при максимальном выносе 10-15 кг без какого-либо смещения или перекоса. Вращается плавно. Регулировка поворота горизонтальная: основных держателей – 90° / + 90°, кронштейна VESA 360°. Регулировка поворота вертикальная крепления VESA + 120° / - 45°. Регулировка по высоте рельса 240 мм. Вынос монитора до 440 мм. Стандарт VESA: 75×75, 100×100. Крепление VESA фиксируется/снимается поворотным рычажком. Кронштейн фиксируется на рельсе поворотным рычажком. Ближайший аналог Ergotron (США). В наличии несколько штук.

Трекер:

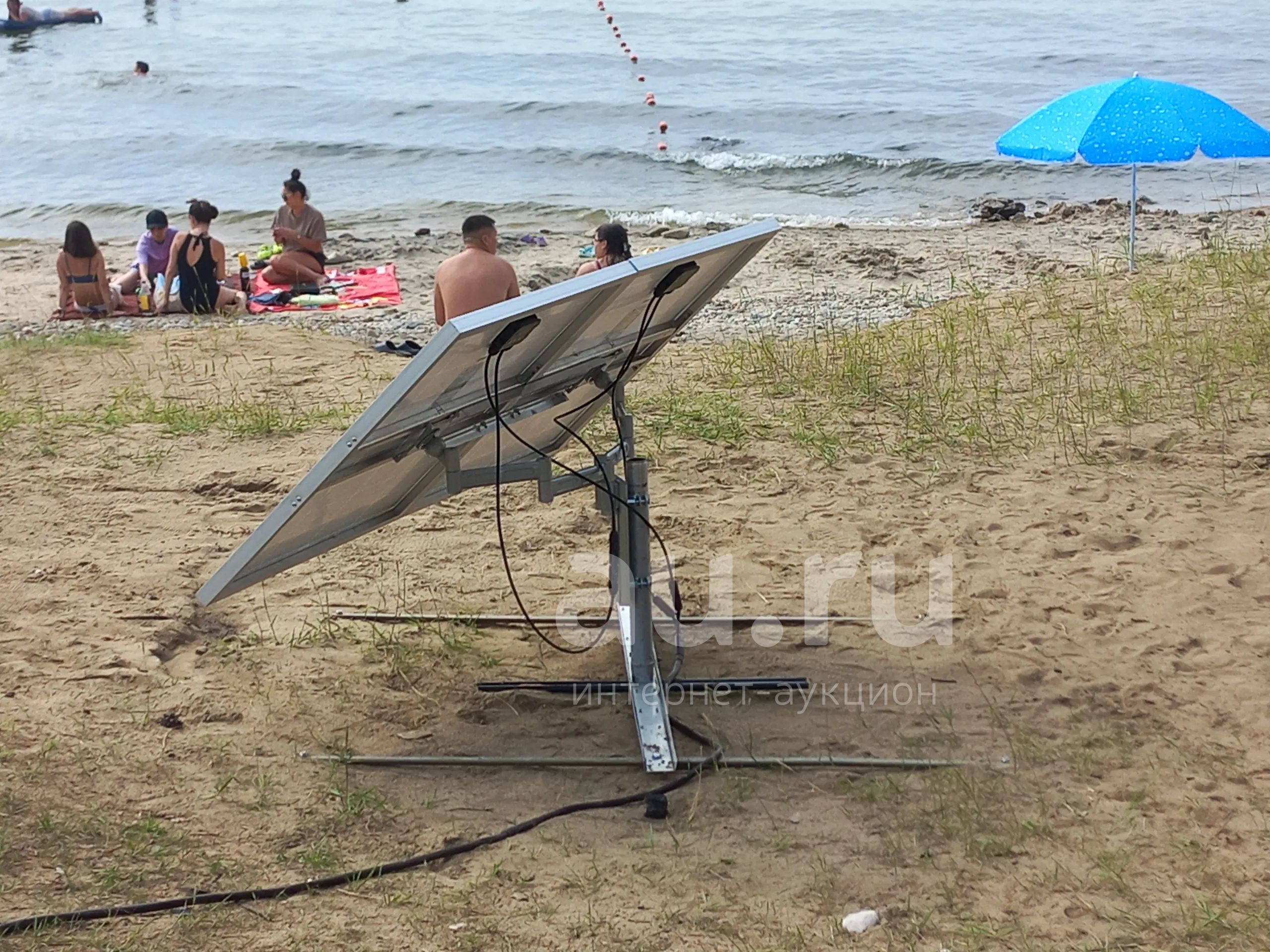

Плавное вращение рукой по азимуту и углу возвышения солнца с самофиксацией за счет фторопластовых шайб во всех соединениях колен. Превосходная устойчивость к ветру в рабочем положении без вибраций и смещений. Однократная настройка болтов во всех коленах на весь сезон. Вращение по азимуту до 300 градусов (требуется на месте установки один раз определиться с положением солнца, чтобы не попасть в мертвую зону), по возвышению 90 градусов. В течение дня периодически менял направление на солнце лёгким движением руки по программе Sun Surveyor (прикладываешь смартфон с включенной программой и поворачиваешь до совпадения целевых точек). Пара панелей, соединённые вместе двумя уголками, легко ставятся и снимаются с трекера. Снимал их на ночь и ставил утром, т.к. на Байкале не было опыта по ветрам. Далее добавлю страховочную фиксацию (запирающий крючок для надежности), чтобы на ночь не снимать и просто переводить в положение ноль градусов.

Дополнение и перспективы:

Удобная и простая вещь, если немного перфекционист и предпочитаешь простоту. Перфекционизм здесь, - не нужно мучиться передвигать подпорки и палки, чтобы твои панели смотрели на солнце и отдавали максимум. Простота, - я сам удивился, что жена легко научилась, и пока я дремал после пивка, сама легким движением руки корректировала направление. Фиг бы она подошла к раме с подпорками и что-то там поправляла.

Перспективу создаёт неисправимый перфекционизм, - хочется вообще не подходить к панелям, чтобы они сами настраивались на солнце и складывались в горизонт при ветре. Сейчас собираю комплектующие, делаю проект в компасе 3Д и в ардуино. Прототип - EcoFlow Solar Tracker, только не за 250 тыс. р., да еще и с неполноценной ориентацией по максимуму света. Панели 2-3 шт. те же, укладываются на разборную раму и фиксируются, вращение горизонт - двигатель 12В + червяк, поворот вертикаль - линейный привод 12В, питание - через ВКУ (вращающееся контактное устройство), ориентация по Солнцу астрономическая расчётная по сенсорам GPS/Glonass/BDS и угломера X, Y, Z на китайском сенсоре WT-ME01.

Думаю сделать блок управления и блок механический универсальными.

Если кому интересно, пишите.
