Индикатор короткозамкнутых витков межвиткового замыкания проверка якоря статора ИКЗ-3

Описание

Индикатор межвиткового замыкания (индикатор короткозамкнутого витка)

Индикатор короткозамкнутых витков позволяет быстро и точно определить замыкание витков практически всех типов роторов и статоров электроинструмента и оборудования.

Применяемость

Роторы и статоры ручного инструмента, мощностью до 3 кВт

Якоря и статоры автомобильных генераторов и стартеров

Катушки реле и другие намотки

Тороидальные трансформаторы

Последующая проверка после токарной или иной проточки коллектора на наличие токопроводящего сора (обнаружение мельчайшего фрагмента)

Преимущества

100% выявление поломки

Прост в настройке

Высокая окупаемость при применении

Настройка и работа

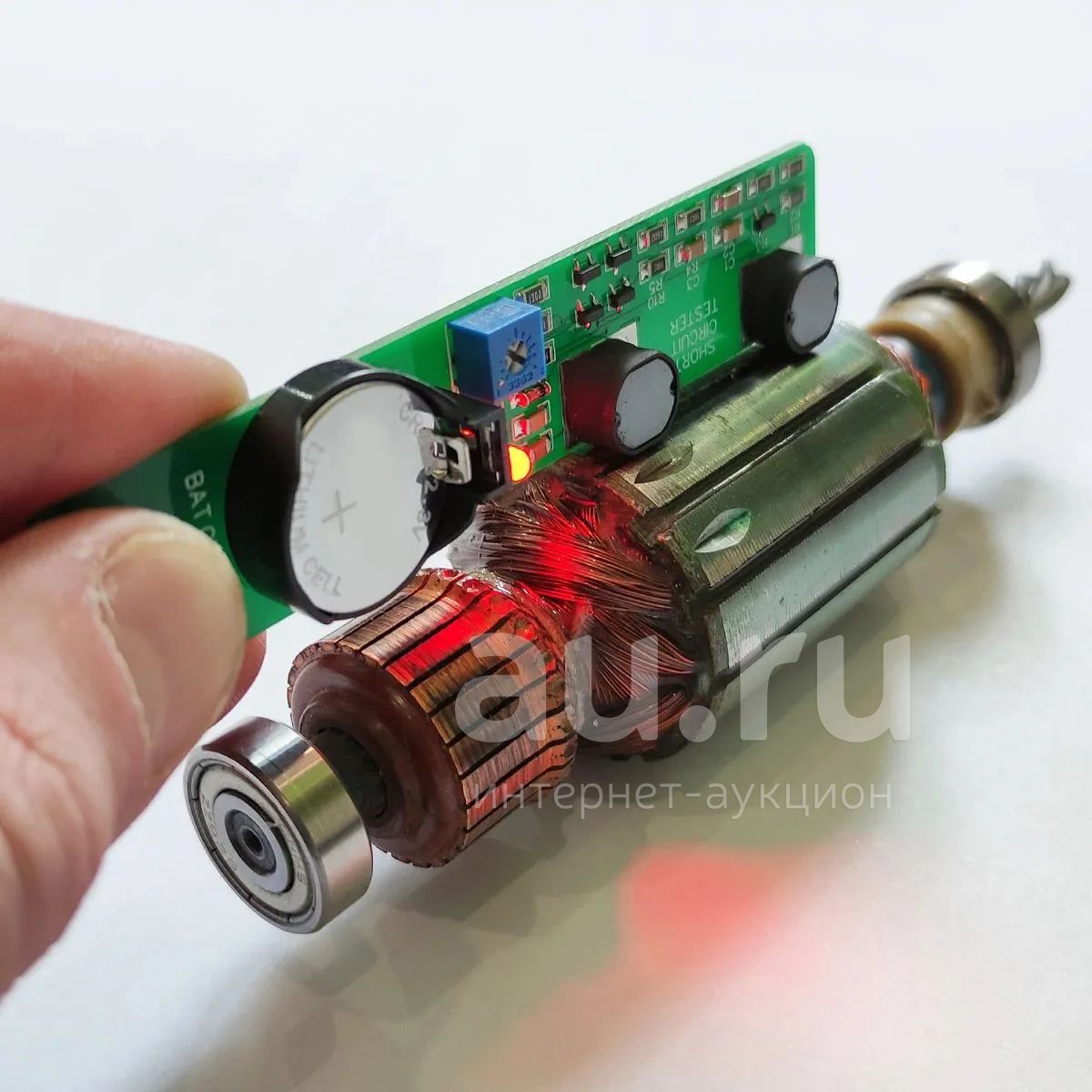

Настроить прибор при помощи винта регулировки чувствительности (синий квадратик на плате, необходима отвертка PH1). Добиться такого положения, при котором светодиод на плате прибора переключиться с красного цвета на зелёный, причем находится очень близко к границе переключения с зеленого на красный. Для тестирования прибор направить поочередно в каждый паз якоря или статора, при обнаружении обмотки с замкнутым витком загорается красный цвет светодиода. При отсутствии замыкания - зеленый. Если почти все время светодиод светиться красным цветом - загрубите настройку прибора, повернув на пару градусов регулятор против часовой стрелки от места переключения с красного на зеленый.

Примечание: регулировку прибора производить вдали (не менее10 см) от металлических предметов. Для тестирования прибор направить поочередно в каждый паз якоря или статора, при обнаружении обмотки с замкнутым витком загорается красный цвет светодиода. При отсутствии замыкания зеленый.
