TP5000 – модуль зарядки для Li-Ion и LiFePo4 АКБ (до 2A)

• Размер печатной платы: 21,5*14,5*4,2 мм
• Входное напряжение: 4,5-9 В постоянного тока (рекомендуется не превышать 7 В)
• Выходное напряжение: 4,2 В постоянного тока/3,6 В (по умолчанию 4,2 В)
• Выходной ток: 1 А (макс. по умолчанию)
• Светодиодный индикатор: зарядка — красный/зеленый, мигает, заряд — зеленый
• Особенности: Зарядка литиевой батареи (4,2 В) и литий-железо-фосфатной батареи (3,6 В).

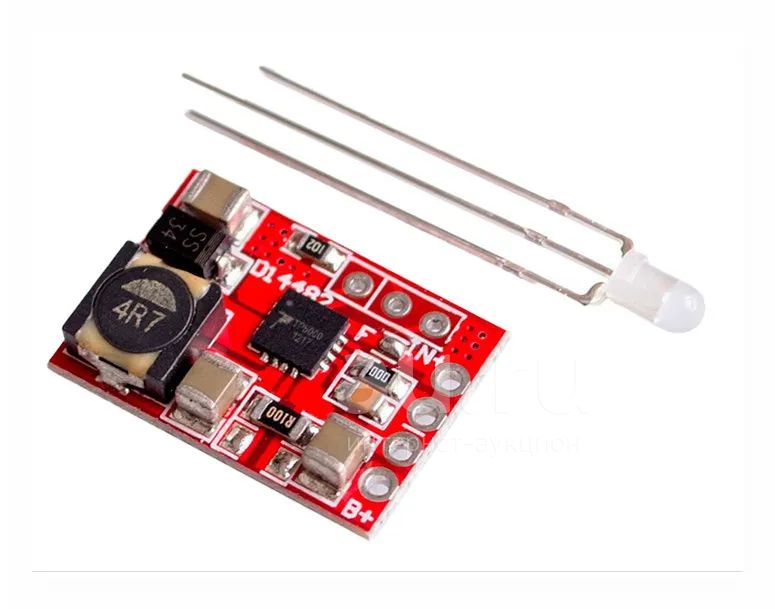

Основу модуля составляет микросхема TP5000 — интегрированное ЗУ для большинства типов литиевых батарей. На плате размещена вся необходимая обвязка для микросхемы, включая место для установки двухцветного светодиода индикации.

Микросхема реализует CC-CV алгоритм заряда литиевой батареи, при котором сначала на батарею подаётся постоянный ток (значение которого можно настроить), а по достижении 4.2В ток начинает снижаться, и при достижении значения в 10% от стартового зарядка прекращается.

На плате установлен резистор с маркировкой R100, который задаёт зарядный ток 1А. Рядом с ним предусмотрены контактные площадки для дополнительного резистора, если запаять туда 0.2 Ом, то ток составит 1.5А, а если 0.1 Ом — 2А.

Если снять паяльником перемычку, подписанную F, то максимальное напряжение заряда составит 3.6В — режим поддержки LiFePO4 аккумуляторов.

Зарядке соответствует попеременное мигание зелёного и красного светодиодов, после её окончания горит только зелёный светодиод.

Подробнее человек ( большое ему спасибо) исследовал этот модуль здесь - https://lygte-info.dk/review/Review%20Charger%20TP5000%204.2-3.6V%20module%20UK.html
