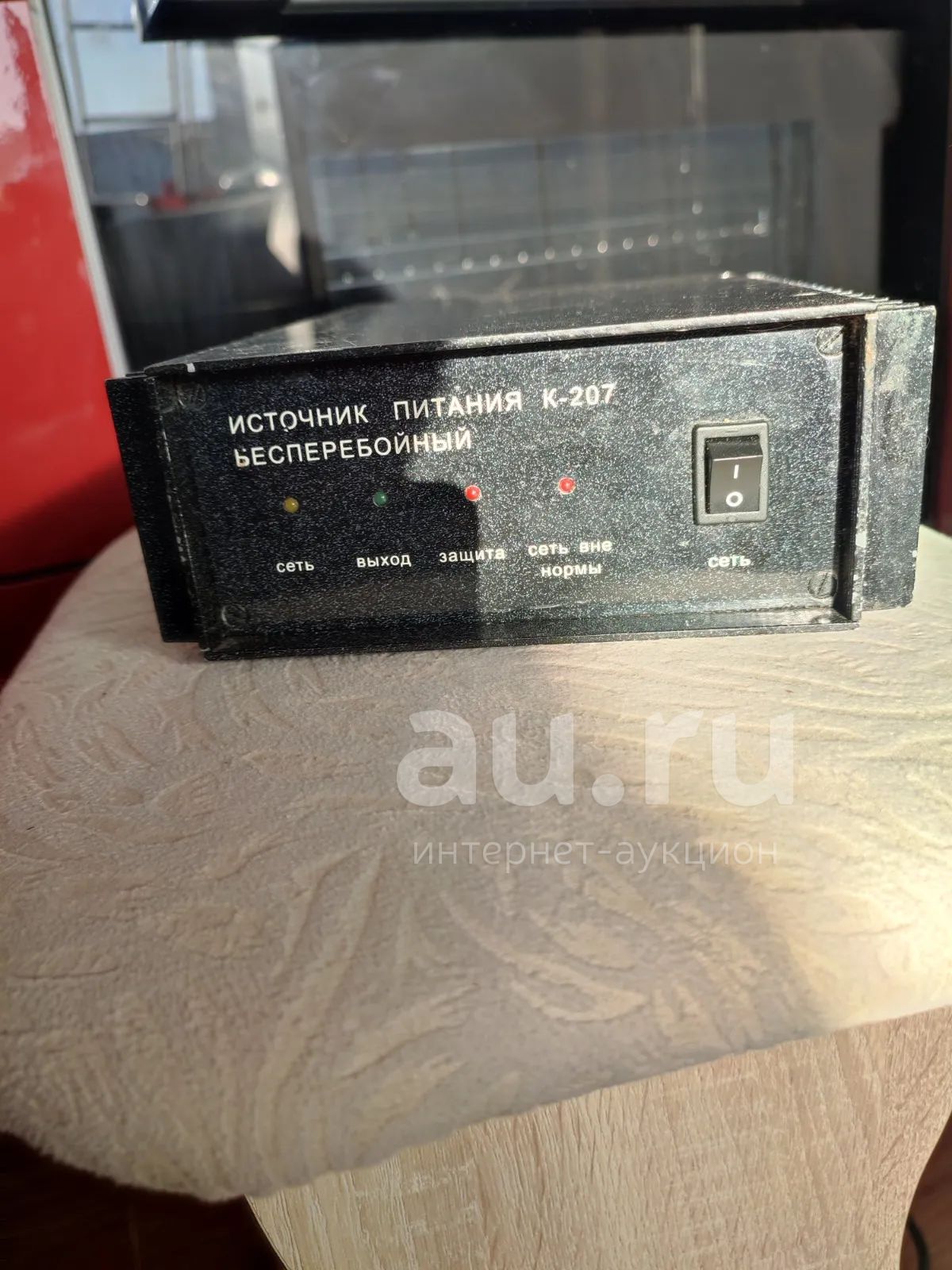

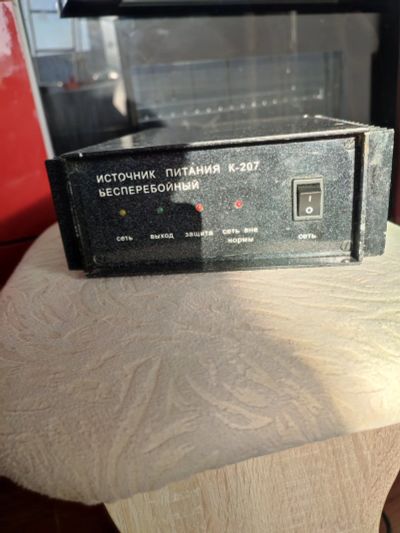

Блок питания для радиостанции

Блок питания К-207-15 предназначен для электропитания постоянным током различной телекоммуникационной аппаратуры, аппаратуры КВ и УКВ радиосвязи, систем охранно-пожарной сигнализации, видеонаблюдения, систем телеметрии и автоматики, а также иной радиоэлектронной аппаратуры, и рассчитан на непрерывную круглосуточную эксплуатацию.

Степень защиты источника питания по ГОСТ 14254 (МЭК 529) – IP50.

Источник относится к 1 классу защиты от поражения электрическим током по ГОСТ IEC 60950-1 и ГОСТ IEC 61204-7.

Конструкция источника удовлетворяет требованиям пожарной безопасности по ГОСТ 12.1.004.

Вид климатического исполнения УХЛ 2 по ГОСТ 15150.

Источник изготавливается как в исполнении с контроллером аккумуляторной батареи (далее АКБ), серия: К-207 и в исполнении без контроллера АКБ, серия: БК-207. Наличие контроллера делает возможным подключение резервной АКБ, вследствие чего источник приобретает способность бесперебойного питания.

Параметры источника питания:

Наименование параметра

Значение параметра

Входное напряжение

175 – 270 В

Частота питающей сети

45 – 60 Гц

Выходное напряжение в исполнении с контроллером АКБ

13,8 В ± 1,5%

Выходное напряжение в исполнении без контроллера АКБ

13,8 В ± 1,5%

Выходное напряжение источника при питании нагрузки от АКБ

10,5 – 13,6 В

Выходной ток

0 – 15 А

Максимальная потребляемая мощность

300 Вт

Пульсации выходного напряжения при номинальном входном напряжении, не более

При токе нагрузки

30 мВ

10 А

Ток срабатывания защиты от перегрузки или короткого замыкания (возврат в рабочий режим автоматический)

18 – 20 А

Термозащита. Отключение источника при повышении температуры до

80 – 85 ˚С

Термозащита. Включение источника при понижении температуры до

60 – 70 ˚С

Напряжение на выходе источника, при котором срабатывает защита от превышения выходного напряжения

14,6 – 15,2 В

Защита от повышенного напряжения. Отключение источника при повышении напряжения в сети до

270 – 280 В

Защита от пониженного напряжения сети. Отключение источника при понижении напряжения в сети до

150 – 160 В

КПД, не менее (при токе нагрузки 10 А)

88 %

Диапазон рабочих температур окружающей среды

от -25 до +55 ˚С

Габаритные размеры по выступающим частям ВхШхГ

70х165х230 мм

Вес, не более

2 кг
