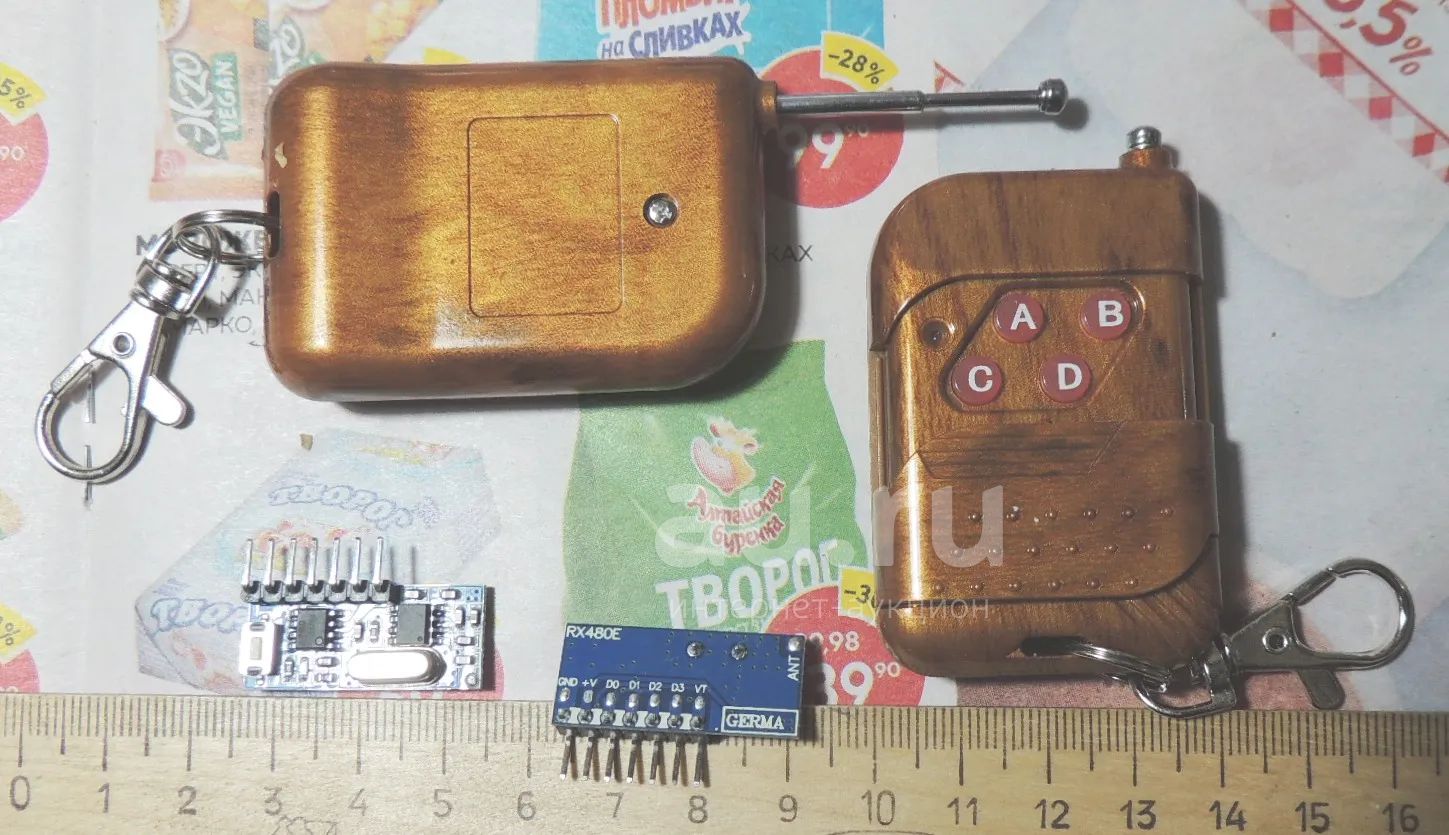

Радиоуправление, пульт - брелок передатчик KT02-117S-4 4 кнопки и печатная плата, модуль - приёмник управления RX480E-4 на 4 канала, 4 команды на 433 МГц.

Радиоуправление, пульт - брелок передатчик KT02-117S-4 4 кнопки и печатная плата, модуль - приёмник управления RX480E-4 на 4 канала, 4 команды на 433 МГц. Для использования комплекта плату приёмника нужно интегрировать в устройство, осуществляющее управление чем-либо.

Брелок - передатчик поддерживает только код (1527) приемника. Он не может быть перепрограммирован. Питается от одного элемента CR2032.

Модуль приёмника, рессивера RX480E-4 имеет следующие параметры:

Рабочее напряжение: 3,3 ~ 5 В постоянного тока

Ток покоя: менее 5 мА

Рабочая частота: 433 МГц

Чувствительность приема: -108 дБ

Расстояние приема: 15 метров и дальше

Рабочая температура: -25 ~ +75 градусов Цельсия

Выход: 4-канальный сигнал уровня CMOS, соответствующий 4 кнопкам пульта ABCD.

Назначение выводов платы приёмника:

GND: земля или отрицательный полюс

+ V: вход постоянного тока 3,3 ~ 5 В

D0: вывод данных

D1: вывод данных

D2: вывод данных

D3: вывод данных

VT: светодиод и выход кнопки обучения

Как программировать:

1. Удалить существующие данные: Нажмите кнопку обучения 8 раз. Ответ: светодиод мигает 7 раз.

2. Изучение удаленного кода: Нажмите кнопку обучения один, два или три раза (см. ниже). Светодиод включается: Режим обучения активен. Нажмите любую кнопку пульта дистанционного управления. Светодиодный индикатор мигает три раза: Обучение успешно завершено.

3. Тест: После вышеуказанной операции платой приемника можно управлять с помощью пульта дистанционного управления. Дополнительные передатчики с разными идентификаторами могут быть изучены и сохранены дополнительно, начиная с шага 2.

Возможно сочетание различных режимов. Использование кнопки (устанавливает режим и запускает процесс сопряжения):

Нажмите один раз (Кнопка на ресивере) : Inching режим (мгновенный режим)

Нажмите дважды (Кнопка на ресивере) : Режим автоматической блокировки (режим переключения из 4 каналов)

Нажмите три раза (Кнопка на ресивере) : Режим блокировки (выбранный канал активен и очищается, если другой канал становится активным)

Цена за один комплект пульт - брелок и печатная плата приёмника.
