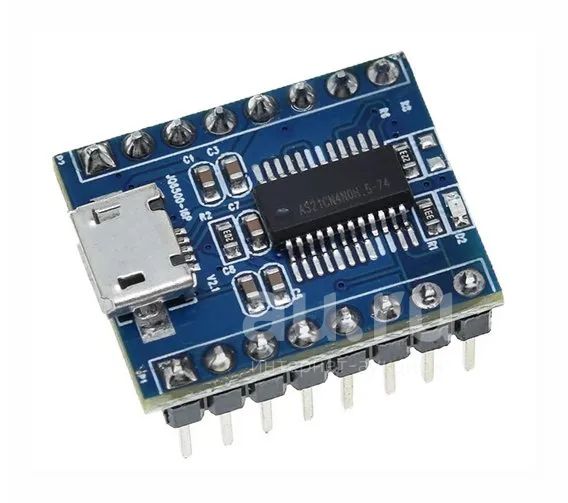

JQ6500 модуль воспроизведения MP3

JQ6500 - модуль воспроизведения аудио. Предназначен для реализации голосового оповещения с управлением при помощи микроконтроллера. Благодаря встроенному усилителю низкой частоты мощностью 2 Ватта возможно подключение 8-омного звукоизлучателя непосредственно к модулю (выводы SPK+ и SPK-). Так же предусмотрены выходы для подключения внешнего усилителя (ADC_L, ADC_R), благодаря которому можно получить стереофоническое звучание и значительно повысить громкость воспроизведения.

Характеристики:

• напряжение питания: 3,5...5 вольт
• формат аудио: MP3 стандарта 11172-3 и ISO13813-3 layer3, с допустимыми частотами дискретизации 8/11.025/12/16/22.05/24/32/44.1/48 кГц
• тип памяти: NOR-flash, GD25Q32C
• объем памяти: 32 Мбит
• встроенный усилитель: HXJ8002, моно
• мощность звукового усилителя: 2 Ватта при использовании звукоизлучателя сопротивлением 8 Ом
• возможно подключение внешнего стереофонического усилителя
• уровни громкости: 30 уровней
• управление:
• прямое управление при помощи 5 кнопок
• управление при помощи резисторной клавиатуры
• управление при помощи микроконтроллера по интерфейсу UART

Подготовка файлов.

Модуль JQ6500 в качестве хранилища файлов может использовать TF-карты памяти или флеш-память в виде микросхем. В данном модуле установлена флеш-память GD25Q32C объемом 32 мегабита, что в привычных нам единицах измерения составляет всего 4 мегабайта. В этот объем памяти поместится всего около 4 минут аудио с битрейтом 128 kbps и частотой дискретизации 48 кГц. Поэтому подготовке аудиофайлов необходимо уделить особое внимание, при помощи конвертеров аудио понизить битрейт и частоту дискретизации, конечно же в разумных пределах. Если же вам необходим аналогичный модуль с бОльшим объемом памяти, то рекомендуем обратить внимание на DFplayer. Также необходимо переименовать файлы по следующему алгоритму - 01.mp3, 02.mp3 и т.д.

Загрузка файлов в память модуля.

Загрузка файлов в память модуля осуществляется через разъем USB при помощи специально разработанного ПО MusicDownload, которое находится в памяти модуля. Программа очень проста, имеет две вкладки. Во второй вкладке "select Sound" необходимо выбрать файлы из памяти ПК, затем в первой нажать кнопку "Update". Загрузка файлов занимает значительное время, 1 мегабайт загружается около 90 секунд.
