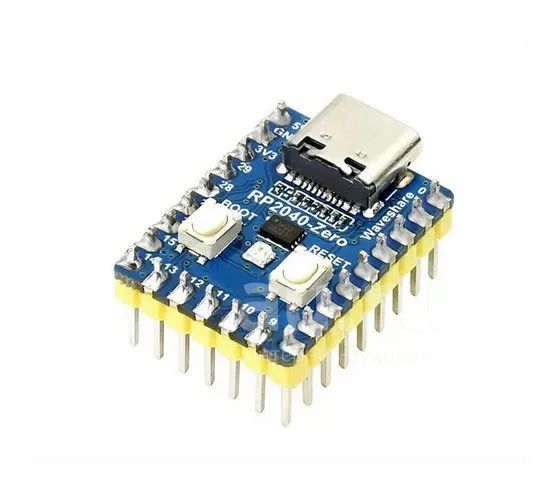

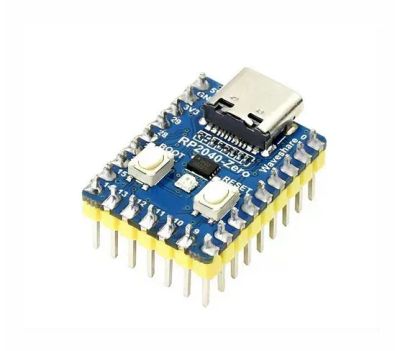

Микроконтроллер Raspberry Pi RP2040-Zero

RP2040-Zero - это миниатюрная версия платы Raspberry PI Pico, построенная на базе микроконтроллера RP2040. Несмотря на небольшие размеры, эта плата обладает большими возможностями. Контроллер поддерживает 2 языка программирования – Pico C/C++ и MicroPython. MicroPython - это адаптированная версия Python 3 для микроконтроллеров. Главная особенность микроконтроллера - это блоки программируемого ввода/вывода(PIO), каждый из которых содержит 4 машины состояний. Любой из этих блоков можно запрограммировать. С помощью PIO можно добавить свой аппаратный интерфейс.

Характеристики:

• Микроконтроллер RP2040 Raspberry Pi
• Двухъядерный процессор Arm Cortex M0+ с тактовой частотой до 133 МГц
• 264 КБ SRAM памяти
• 2 МБ флэш памяти на микросхеме W25Q16JVUXIQ (NOR-Flash)
• поддержка до 16 МБ внешней флеш памяти
• DMA контроллер
• Разъем USB Type-C
• Зубчатый модуль позволяет припаивать непосредственно к несущим платам.
• USB 1.1 с поддержкой хоста
• Поддержка спящих режимов и пониженной частоты для снижения потребления
• Программирование через USB
• 20 выводов GPIO разведены на плате под штыревой разъем
• 9 выводов GPIO разведены на плате в виде контактных площадок
• 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-битный АЦП, 16 × управляемых каналов ШИМ
• Встроенные часы и таймер
• Встроенный датчик температуры
• Встроенные библиотеки для ускоренного вычисления чисел с плавающей точки
• 8 программируемых пинов ввода/вывода (PIO) с машинами состояний для реализации пользовательских аппаратных интерфейсов
• Кнопка BOOT для входа в режим загрузки.
• Кнопка RESET
• Светодиод RGB WS2812
• Стабилизатор напряжения 800 мА
• Разъемы PLS на плату не запаяны
