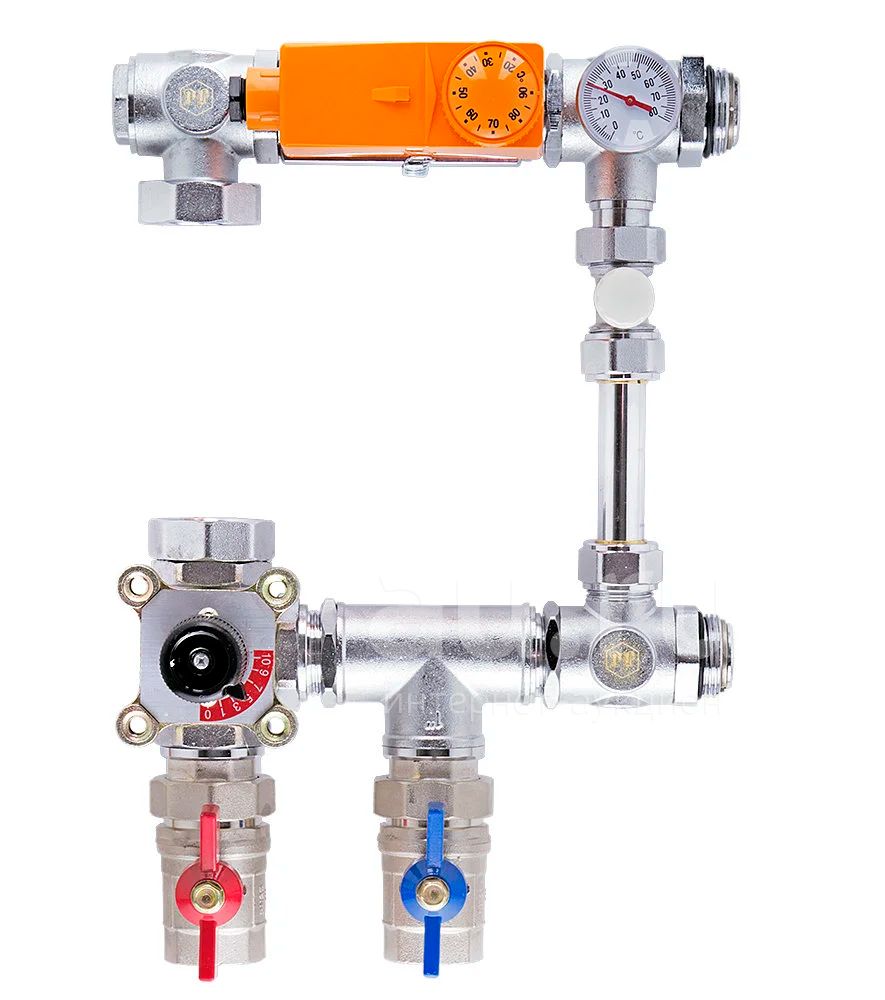

Насосно-смесительный узел с защитой от перегрева для кол-ных систем 1" PF MB 842

Артикул КРК000029763.
Насосно-смесительный узел PF MB 842 представляет собой готовый комплект арматуры (без насоса), предназначенный для создания принудительной циркуляции, регулировки и поддержания заданной температуры в системе водяной теплый пол.
Эффективность системы водяной теплый пол, построенной на базе коллекторной группы и насосно-смесительного узла PF MB 842, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратного контура.
Смесительный узел PF MB 842 необходим только для теплого водяного пола, т.к. в нем циркулирует тот же теплоноситель, что и в радиаторах отопления. Требуемая температура теплоносителя для радиаторов (75-95 °С) гораздо больше максимально допустимой температуры теплоносителя для теплого пола (35-55 °С).
Котел нагревает теплоноситель для радиаторной системы отопления, а насосно-смесительный узел PF MB 842 понижает эту температуру для системы отопления водяной теплый пол.
В качестве теплоносителя могут использоваться: вода, растворы на основе гликоля ( с максимальным содержанием гликоля до 40%).

Технические характеристики насосно-смесительного узла PF MB 842
Артикул - PF MB 842
Для автономной циркуляции теплого водяного пола
Диаметр присоединения - 1"
Диаметр присоединения насоса - 1 1/2"
Монтажная длина насоса - 130 мм
Максимальное рабочее давление - 10 бар
Минимальное давление перед насосом - 0,1 бар
Максимальная пропускная способность Kvs при Δр=1 бар - 10 м3/час
Максимальная теплоотдача (при ΔТ=10°С и скорости теплоносителя 1 м/с) - 45 кВт
Диапазон настройки температуры - от 20 до 80 °С
Производитель - Profactor Armaturen GmbH
Конструкция насосно-смесительного узла PF MB 842
Принцип работы насосно-смесительного узла PF MB 842
Насосно-смесительный узел PF MB 842 является узлом последовательного типа смешивания. Плюсом такого типа является то, что весь расход идет потребителю.

Циркуляционный насос прогоняет теплоноситель через петли теплого пола, забирая его из обратного коллектора и направляя в подающий. Их подающего коллектора теплоноситель поступает в контуры теплого пола, а затем в обратный коллектор. Этот цикл повторяется до тех пор, пока не снизится температура теплоносителя.
