Стрелочные индикаторы уровня записи М476/2, M476/1

Советские стрелочные индикаторы уровня записи или сигнала настройки.

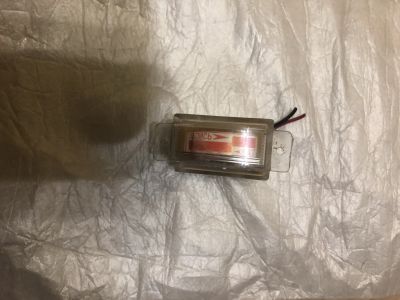

1. М476/2 (на фото). 1982 года выпуска.
2. М476/1 (фото нет). С зелёным и красным секторами. 1986 год.

Пригодятся при реставрации старой техники. Цена за каждый. Или 150 р. за оба.

Стрелочные индикаторы типа М476 предназначены для работы в цепях постоянного тока для контроля уровня записи и напряжения питания транзисторных магнитофонов, а также уровня сигнала приёма в радиоприёмниках и магнитолах.

Вибропрочный, тряскопрочный.

Технические характеристики приборов М476:

Ток полного отклонения - 40 мкА - 300 мкА.

Стрелочный индикатор М476 используется при температуре окружающего воздуха от -10ºС до +45°С и относительной влажности до 95% (при 25°С).

Ток полного отклонения прибора зависит от его модификации и приведен ниже:

Модификация прибора

М476/1

М476/2

М476/3

М476/4

М476/5

Ток полного отклонения

40 мкА - 100 мкА

50 мкА - 150 мкА

100 мкА - 200 мкА

150 мкА - 150 мкА

200 мкА - 300 мкА

Внутреннее сопротивление прибора - 4000 Ом.

Время интеграции индикаторов - 250 мс - 100 мс.

Длина шкалы - 28 мм.

Предназначен для работы в любом положении шкалы.

Изменение показаний индикатора не превышает ±5% конечного значения шкалы при отклонении температуры окружающего воздуха от 20ºС±5°С (в пределах рабочих температур) на каждые 10 град и под влиянием внешнего магнитного поля напряженностью 400 А/м, образованного постоянным током, при самом неблагоприятном направлении поля.

Изменение нулевого положения стрелочного индикатора М476 под влиянием помещенного вплотную с ним такого же индикатора, до этого находившегося на расстоянии не менее 1 м, не превышает 0,5 мм.

Масса прибора - 0,025 кг.
