Описание
Состояние | Новое |

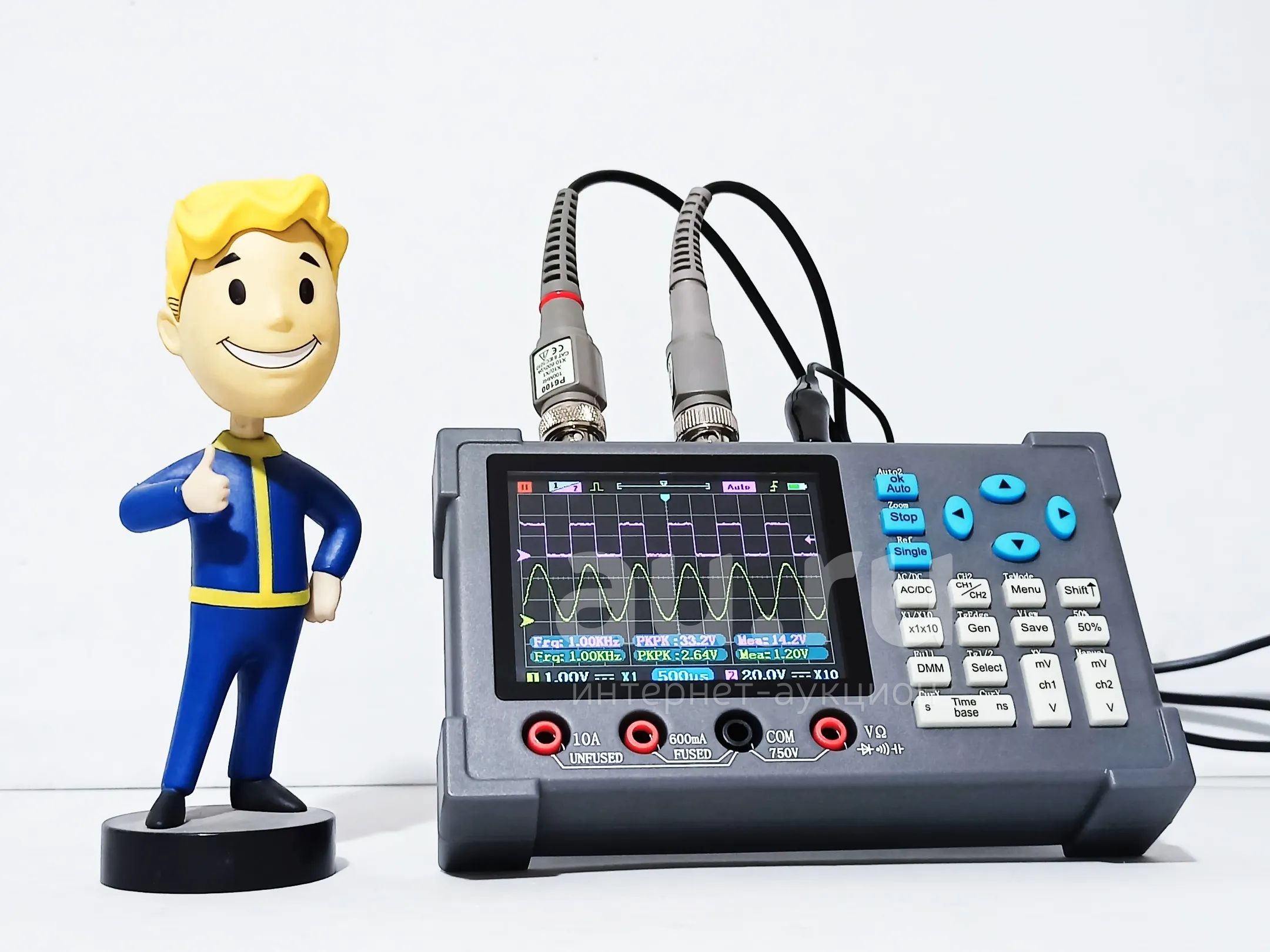

Новый Уникальный комбинированный прибор, осциллограф + мультиметр + генератор!
Прикладываю инструкцию на русском языке для быстрого старта.
Будет полезен, как для начинающих радиолюбителей, так и электронщиков с опытом. Настольное исполнение с откидной подставкой, но в тоже время компактен и имеет встроенный аккумулятор, что удобно в "полевых" работах!
Прибор универсален, легок и компактен, на борту прибор имеет осциллограф, мультиметр, генератор сигналов различной формы. Имеется откидная подставка для удобной работы на столе. Встроенный аккумулятор с подзарядкой от USB Type-C позволит производить работы до 4ч.
Прибор оснащен прорезиненным клавиатурным блоком. Для удобства работы кнопки расположены с правой стороны, имеют простой и интуитивно понятный функционал.
- Осциллограф с полосой пропускания до 120МГц (60+60 на канал)
- Генератор сигналов - синусоида, меадр прямоугольник, треугольник и импульсный с регулировкой скважности от 1% до 99% от 1Гц до 2МГц, 2,5В
- Мультиметр измеряет значения постоянного/переменного напряжения, постоянного/переменного тока, сопротивления, ёмкости, диодов и проверки целостности цепи. Может показывать измерения как в экране осциллографа, так и в полный экран. Тестер целостности цепи прозвонка со звуковым датчиком до 50 Ом.
- Встроенный голосовой ассистент на английском (тестовый режим [Shift]+[ch1 V])
- Размеры прибора: 145х86x32мм
В комплекте все необходимые щупы и провод зарядки см. фото комплекта.
Документация по эксплуатации прибора на английском/русском языке.
Характеристики осциллографа:
- Дисплей IPS 3,2" цветной экран
- Каналы: 2 канала
- Полоса пропускания: 120МГц (для одного канала) либо 60МГц на канал
- Частота дискретизации в реальном времени: 200MSa/s
- Режимы отображения: YT/XY/Roll
- Чувствительность: 10 мВ/дел
- Входное сопротивление 1МОм
- Развертка: 5нс-10с
- Входное макс. напряжение: ± 40 В (1x), ± 400 В (10x)
- Режим триггера: автоматический/нормальный/одиночный
- Тип триггера: фронт/спад
- Внутренняя память храние осциллограм: до 1000 форм
- Элементы измерения осциллограммы: 14 видов
- Режим XY: Да
- Скриншоты: Да
- Режим масштабирования: Да
- Спектр (БПФ): Да
Характеристики мультиметра:
- Напряжение DC: до 750 В
- Напряжение AC: до 600 В
- Ток DC: 600 мА / 10 А
- Ток AC: 600 мА / 10 А
Примечание: клемма 600 мА с предохранителем 1А, клемма 10 А без предохранителя!
- Сопротивление: до 60 МОм
- Ёмкость: до 6000 мкФ
- Диоды: до 3,3 В, OL выше 3,3 В
- Цепь: звук 50 Ом и ниже
Характеристики генератора:
- Форма сигнала: синус/меандр/треугольник
- Напряжение на выходе: до 2,5 В
- Частота генератора: от 1 Гц до 2 МГц
