Преобразователь DC-DC XL4016 8A понижающий импульсный HW-674

Преобразователь постоянного напряжения (регулятор напряжения), безусловно, одно из самых распространённых электронных устройств, востребованных в любительском и профессиональном радиоконструировании. Условно преобразователи делятся на три категории: повышающий, понижающий, и стабилизирующий (чаще именуемый универсальный), сочетающий в себе обе возможности. Первостепенная задача, успешно выполняемая любым регулятором, - это возможность выбора требуемого уровня напряжения на выходе путём его увеличения или уменьшение по отношению к входному. Вторая немаловажная функция преобразователя заключается в способности стабилизации выходного напряжения на выбранном уровне, в то время как входное напряжение может свободно колебаться в пределах определённого промежутка (не всего) диапазона поддерживаемого рабочего напряжения.

В своём большинстве, преобразователи DC-DC отличаются друг от друга не только конструктивным исполнением и способом изменения напряжения (регулируемый или фиксированный выход), но и различными техническими параметрами, среди которых наиболее важными считаются поддерживаемое рабочих напряжений, пропускная способность по току, максимальная нагрузочная мощность, эффективность и другие. Именно эти показатели указывают на итоговую совместимость с различной аппаратурой, помогают правильно оценить расход электроэнергии со стороны источника исходного напряжения, питающего через преобразователь конечное устройство. Регулятор напряжения можно смело называть многоцелевым устройством по причине невероятно широкого спектра применения в сфере создания схем питания разнообразной электроники.

Конструктивные особенности модуля

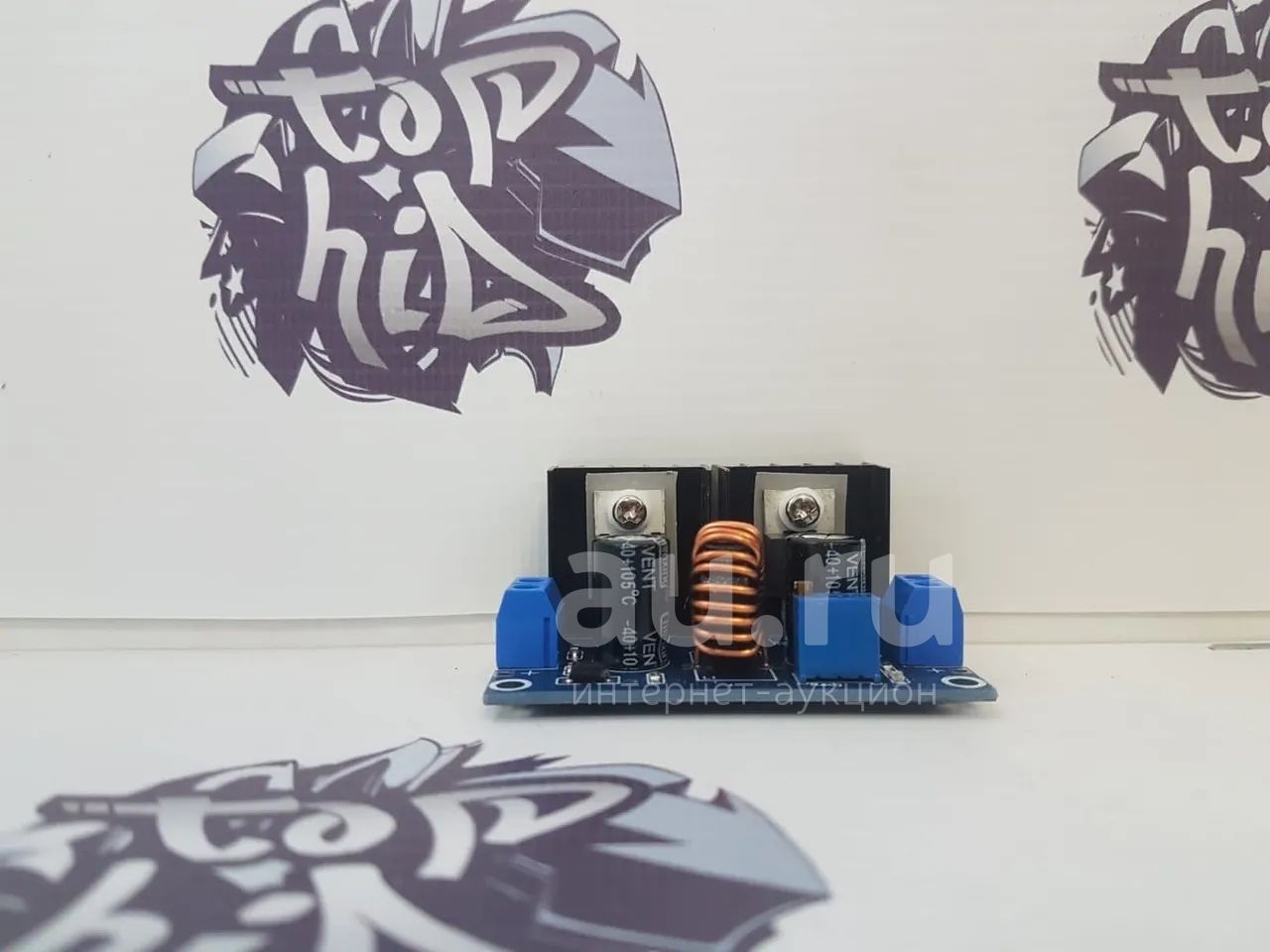

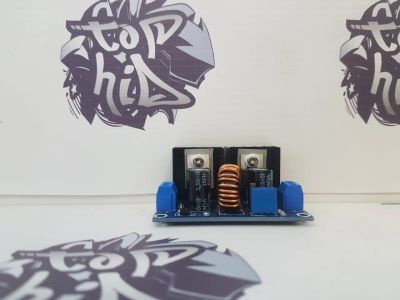

Модуль DC-DC понижающего импульсного преобразователя собран по типовой схеме производителя чипа XL4016E1, с минимальным набором стабилизирующих и фильтрующих компонентов. Принципиальная схема HW-674 опубликована в спецификации к XL4016 в разделе "Техническая документация". На плате модуля питания полностью исключены какие-либо дополнительные функции, за исключением светодиодного индикатора наличия напряжения на выходе.

Во внутренней структуре регулятора предусмотера защита от перегрева, превышения тока, короткого замыкания на выходе. В схеме платы присутствует диод SS34, установленный параллельно входам IN+/IN- регулятора, выполняющий роль простого контура защиты от неправильной полярности.

Характеристики

• Модель: HW-674 / XH-M407

Рабочее напряжение Входное-4 ~ 40 В

Блокируемое-менее 3.0 В

Выходное-1.25 ~ 36 В

Ток нагрузки продолжительный-5А\ Кратковременный-до 8А (требуется усиленное охлаждение)

• Пиковая мощность: 280 Вт
• Чип регулятора: XL4016E1 XLSEMI
• Частота ШИМ-преобразователя
• рабочая: 180 кГц ± 20% кГц
• короткое замыкание: 48 кГц
• Эффективность преобразования (КПД), макс.: 96%
• Управление: регулировка выходного напряжения вращением многооборотного витна подстроечного потенциометра
• Количество оборотов на полный ход потенциометра: 25 ± 3
• Дополнительные функции: нет
• Защита от: короткого замыкания на выходе, перегрева чипа регулятора, повышенного напряжения на входе, превышения по току, переполюсовки на входе
• Светодиодная индикация: напряжение на выходе
• Контактная группа: площадки под пайку, винтовые клеммы-терминалы 2 мм
• Монтажные отверстия: 4 х 3.2 мм
• Рабочая температура: -40℃ ~ +85℃
• Размеры: 60 х 37.5 х 26.5 мм
