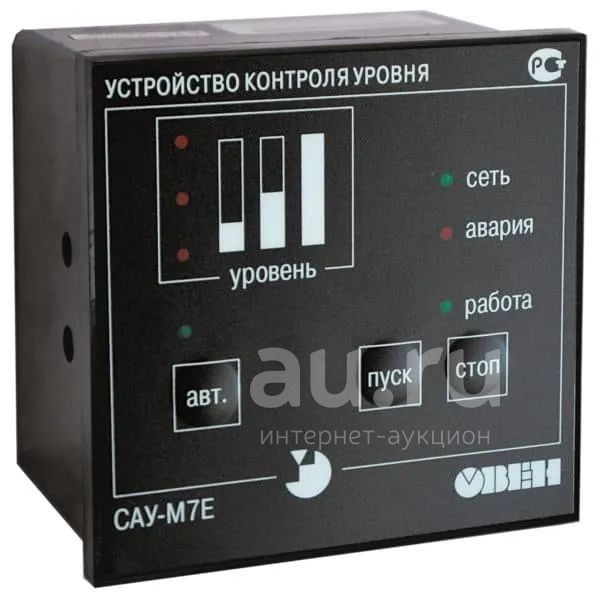

Сигнализатор уровня жидких, сыпучих сред САУ-М7Е-Щ1

Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Функциональные возможности

• Контроль уровня жидких или сыпучих материалов по трем датчикам

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение питания прибора

220 В частотой 50 Гц

Потребляемая мощность, не более6 ВАДопустимые отклонения напряжения питания от номинального значения

–15…+10 %

Количество каналов контроля уровня

3

Типы датчиков

кондуктометрические, поплавковые,

активные с выходными ключами n–p–n-типа, механические контактные устройства

Источник питания активных датчиков:

– напряжение источника питания

12±1,2 В

– максимальный ток нагрузки

50 мА

Количество встроенных выходных реле

2

Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле

8 А при 220 В 50 Гц (cos φ > 0,4)

Сопротивление жидкости, вызывающее срабатывание канала контроля

не более 500 кОм

Габаритные размеры и степень защиты корпуса:

– настенный Н

130×105×65 мм, IP44

– щитовой Щ1

96×96×70 мм, IP54 со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха

+5…+50 °С

Атмосферное давление

86…106,7 кПа

Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги)

не более 90 %

ФУНКЦИОНАЛЬНАЯ СХЕМА ПРИБОРА

Контроль уровня осуществляется при помощи трех датчиков, которые устанавливаются пользователем в резервуаре на заданных по условиям технологического процесса отметках: нижней, промежуточной, верхней.

Основными элементами прибора САУ-М7E являются:

• 3 входных компаратора, предназначенных для обработки сигналов датчиков уровня;
• регулятор чувствительности, изменяющий уровень опорных сигналов компараторов (для кондуктометрических датчиков);
• коммутаторы, определяющие режимы работы прибора;
• блок логики, формирующий сигналы управления выходным реле РАБОТА;
• выходные электромагнитные реле ВЕРХ и РАБОТА, управляющие исполнительными механизмами.

Датчики уровня

САУ-М7Е может работать со следующими типами датчиков:

• кондуктометрические датчики (контролирующие степень электропроводности среды);
• активные датчики (емкостные, индуктивные, оптические и т. п.) с выходными ключами n-p-n-типа, например, бесконтактные емкостные выключатели ВБ1-30М.65.10.2.1.К применяются для работы с диэлектрическими и сыпучими материалами;
• механические контактные устройства (применяются в устройствах поплавкового типа).

Питание активных датчиков осуществляется от встроенного в прибор источника постоянного тока напряжением 12 В или от внешнего блока питания.

Входные компараторы. Настройка прибора на электропроводность жидкости

Входные компараторы 1…3 сравнивают напряжение входного сигнала Uвх. с опорным напряжением Uопор. и при выполнении условия Uвх. Uопор.переключаются в состояние, соответствующее достижению заданного уровня.

Ступенчатая регулировка напряжения Uопор. (т. е. чувствительности компараторов) позволяет при использовании кондуктометрических датчиков настраивать прибор на работу с различными по электропроводности жидкостями.

Выходные реле для управления оборудованием и аварийной сигнализации

Для управления технологическим оборудованием прибор оснащен двумя встроенными электромагнитными реле.

Реле ВЕРХ служит для формирования аварийного сигнала в случае превышения контролируемым веществом предельного верхнего уровня. Реле управляется сигналами компаратора 1. Контакты реле могут быть использованы для подключения внешней сигнализации или дополнительных технических средств, предотвращающих развитие аварии.

Реле РАБОТА управляет электроприводом исполнительного механизма (насоса, электромагнитного клапана и т. п.). Реле управляется блоком логики по сигналам компараторов 2 и 3 (соответствующим промежуточному и нижнему уровням) или по командам от кнопок ручного управления.

Режимы работы САУ-М7Е

Управление реле РАБОТА может осуществляться в ручном или автоматическом режимах.

В ручном режиме управление производится по командам от кнопок «ПУСК» и «СТОП», независимо от состояния датчиков. Действие кнопок при необходимости можно заблокировать.

В автоматическом режиме управление осуществляется по сигналам датчиков уровней, в соответствии с заданным алгоритмом. Возможны следующие алгоритмы работы:

• заполнение резервуара по гистерезисному закону (реле включается после размыкания датчика нижнего уровня, а выключается только при замыкании датчика промежуточного уровня);
• опорожнение резервуара по гистерезисному закону (реле включается после замыкания датчика промежуточного уровня, а выключается только при размыкании датчика нижнего уровня);
• заполнение резервуара без гистерезиса (реле включается после размыкания датчика нижнего уровня, а выключается при его замыкании);
• опорожнение резервуара без гистерезиса (реле включается после замыкания датчика нижнего уровня, а выключается при его размыкании)
•

•
