Модуль - собранная печатная плата малогабаритный повышающий DC-DC (Step Up) импульсный преобразователь - стабилизатор напряжения регулируемый с простой установкой напряжения 5 / 8 / 9 / 12 вольт, до 1,5 А рабочий ток.

Лот: 20854106. Фото: 1. Модуль - собранная печатная плата... Печатные платы

Модуль - собранная печатная плата малогабаритный повышающий DC-DC (St...

Цена
50 руб.
Количество: 9 в наличии
+7 913 533 XX XX
Написать сообщение
Цена
50 руб.
Стоимость одной покупки от 50 руб. Если лот стОит меньше - купите что-либо ещё!
Красноярск, Крупскойусловия доставки
+7 913 533 XX XX
Написать сообщение

Описание

Состояние
Новое

Модуль - собранная печатная плата малогабаритный повышающий DC-DC (Step Up) импульсный преобразователь - стабилизатор напряжения регулируемый с простой установкой напряжения 5 / 8 / 9 / 12 вольт, до 1,5 А рабочий ток.

Выходное напряжение можно установить на 5 В/8 В/9 В/12 В, по умолчанию 12 В, к контактам припаяны перемычки.

Диапазон входного напряжения: от 2,5 В до на 0,5 В меньше выходного.

Входной и выходной ток не должны превышать 1,5 А.

Настройка напряжения:

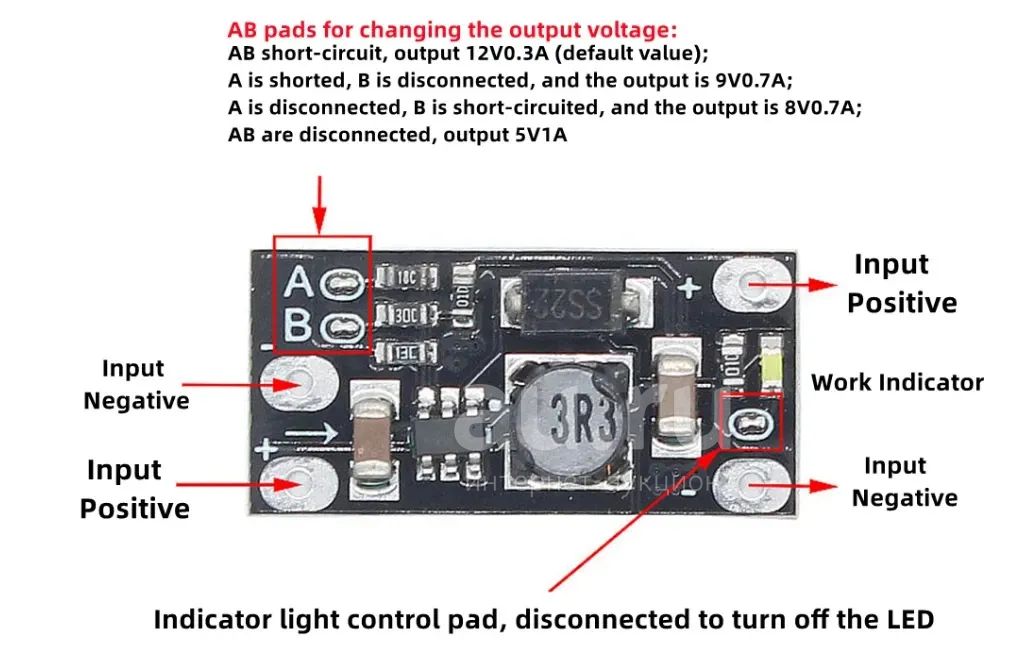

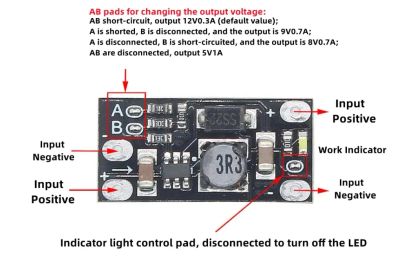

На печатной плате имеются контактные площадки, отмеченные символами A и B. Выходное напряжение можно изменить с помощью паяльника для замыкания или размыкания этих контактных площадок согласно таблице, где 0 означает, что контакты разомкнуты, а 1 - замкнуты:

А; Б; выходное напряжение

0 0 5 В;

0 1 8 В;

1 0 9 В;

1 1 12 В, установлено изначально.

Контактные площадки рядом со светодиодным индикатором также можно выключить, чтобы выключить индикатор.

Размеры платы: 22 × 11 × 4 мм.

Цена за 1 шт.

Условия передачи

Лот находится в г. КРАСНОЯРСКЕ, ул. ВЫСОТНАЯ, д 19. САМОВЫВОЗ. Забрать лот можно после выкупа на сайте или понятного сообщения, какой лот вам нужен (ссылкой или номером лота), предварительно договорившись об этом, обычно: В выходные дни с 10:00 до 23:00, в будние с 19:00 до 23:00 на Высотной 19, подъезд 4 (подписан). В будние дни иногда могу передать некрупный лот на ул. Новосибирской, 64, с 8:40 до 17:30 (в пятницу до 16:15), если предупредите об этом заранее, в предыдущий день. ОБЯЗАТЕЛЬНО ПОЗВОНИТЕ, СОБИРАЯСЬ ЗА ЛОТОМ – могу не быть на месте. Что - либо подобрать НА МЕСТЕ без предварительного сообщения, договорённости, замена лота на другой, неконкретное указание на лот в сообщении, в результате которого идентифицируется другой лот - плюс 250 руб к сумме покупки и большое время ожидания. Возможна отправка лотов на такси, почтой России, транспортной компанией СДЭК за счёт покупателя. Безопасную сделку не выбирайте, не отправлю. Расчёт наличными либо переводом на карту Сбер. Сдача всегда есть.
Красноярск, Крупской
Увеличить карту

Доставка в другие города

Возможна отправка лотов на такси, почтой России, транспортной компанией СДЭК за счёт покупателя. Безопасную сделку не выбирайте, не отправлю. Расчёт переводом на карту Сбер.

Поделиться этим лотом:

Вопросы

Добрый день.
На каком ШИМ собран?
Возможно ли поднять выходное напряжение до 24В?

Нужны минимальные габариты преобразователя. Ток нагрузки около 20 мА.
5 сен 04:41
Этот до 12 вольт расчитан. Обратите внимание на этот: krsk.au.ru/8113621/
Ему ещё и подстроечный резитор можно поменять на меньшегоразмера или постоянные подобрать.
5 сен 15:05
